一、检测内容及要求

检测内容:  外观检测        样件尺寸;42mmX37mmX11.2mm
序号 检测位置 检测方式 是否可检
1 检测有无装反,漏装螺丝 顶部正光检测 可检
2 检测有无装反


侧部正光检测 可检
3 检测垫片有无装反 顶部背光检测 可检
注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量80件(取决于产品送料速度)。
检测准确率:检后良品率≥99.99%。
不良品剔除:可针对不良种类进行分拣。

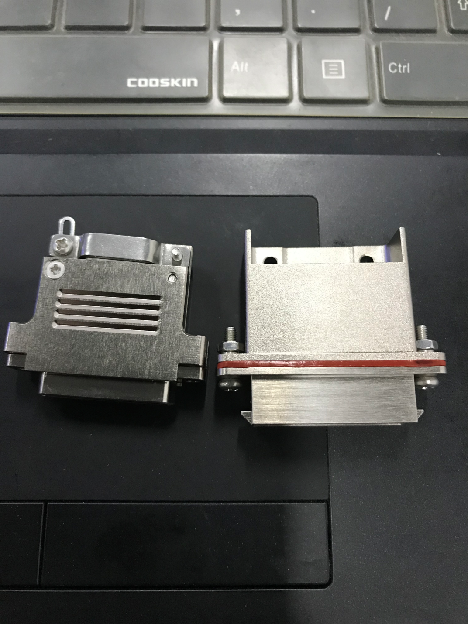

样品图:

视觉检测设备检测航天电器产品方案

二、设备组成及主要机构

设备型号:SP-T300          外形尺寸:900*800*1850mm
         组成部件清单:
序号 名称 规格型号 单位 数量
1 视觉检测软件 Sipotek 1
2 工业电脑 研祥sipotek定制 1
3 液晶显示器 Philips 19” 1
4 工业相机 Basler acA1300-60gm 3
5 工业镜头 FA工业镜头 500w像素 3
6 工业镜头 定焦远心镜头 500w像素 0
7 玻璃转盘 无色光学玻璃 1
8 电磁阀 MAC两位三通电磁阀 1
9 伺服电机 松下 MHMF042L1U2M 1
10 振动盘及上料机构 Sipotek定制 1
11 振动柜 Sipotek定制 1

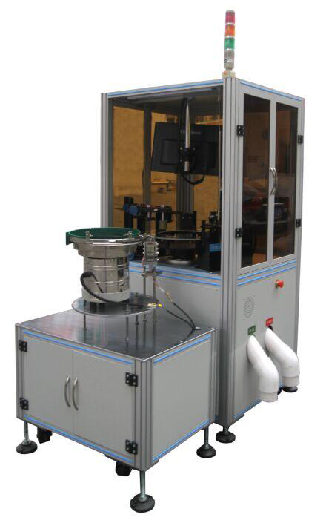

三、设备外观图
视觉检测设备检测航天电器产品方案视觉检测设备检测航天电器产品方案

四、样件测试图片:

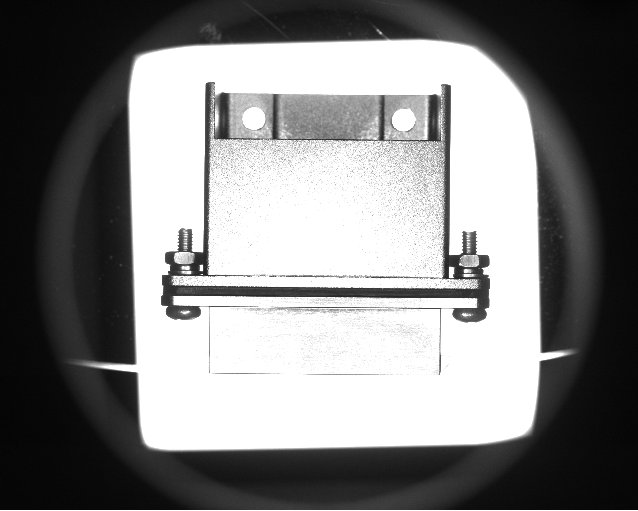

       1.顶部正光检测原图:

视觉检测设备检测航天电器产品方案

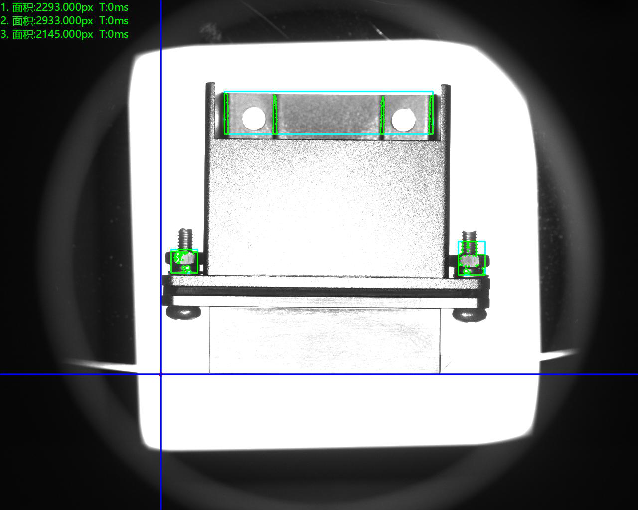

2.顶部正光检测分析图:OK

视觉检测设备

3.顶部正光检测不良品分析图:NG      不良特征:装反     分析结果:可检

视觉检测设备

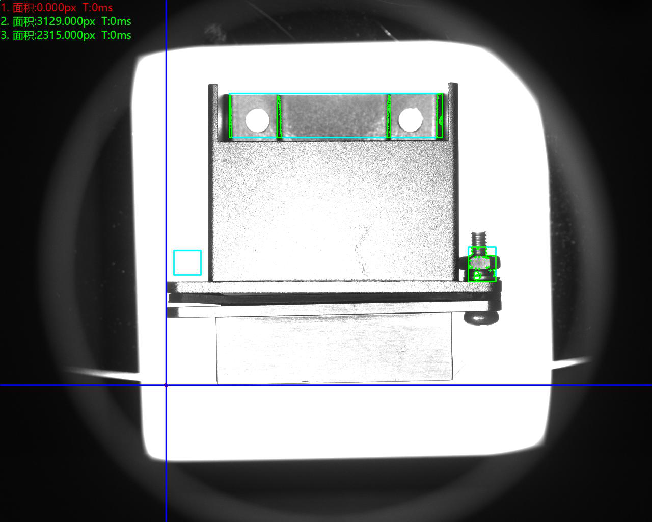

4.顶部正光检测不良品分析图:NG      不良特征: 少螺丝   分析结果:可检

视觉检测设备

5.顶部正光检测不良品分析图:NG      不良特征: 少垫片   分析结果:可检

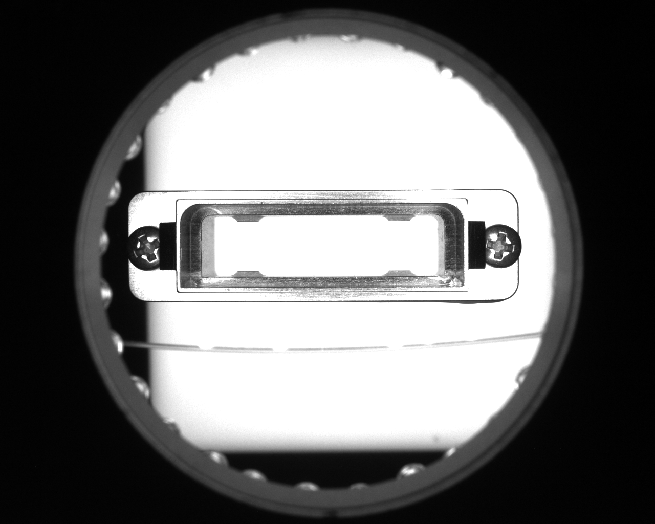

6.侧面部正光检测原图

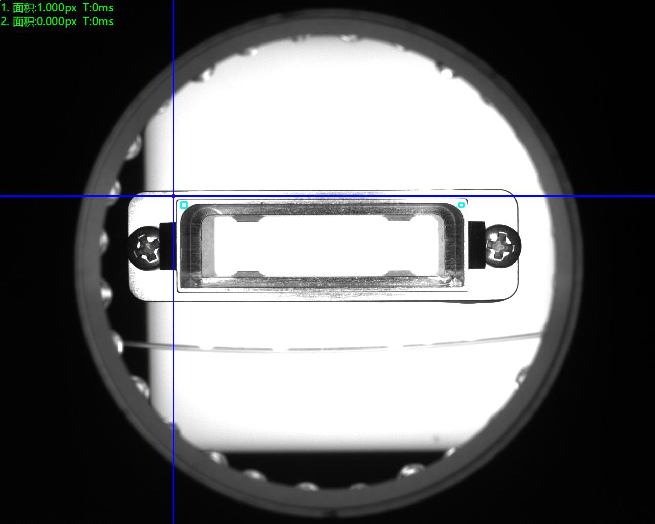

7.侧部正光检测良品分析图:OK

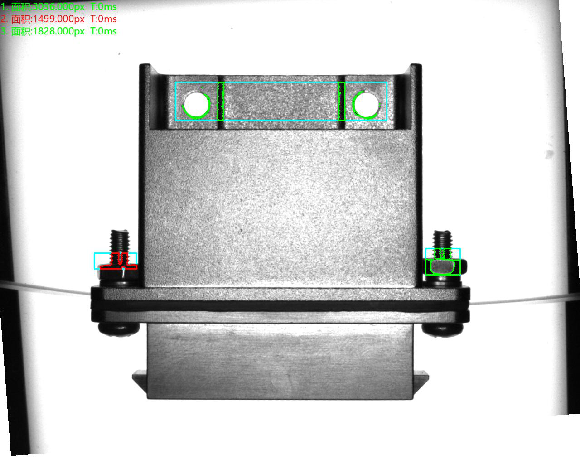

8.侧部正光检测不良品分析图:NG      不良特征: 装反  分析结果:可检

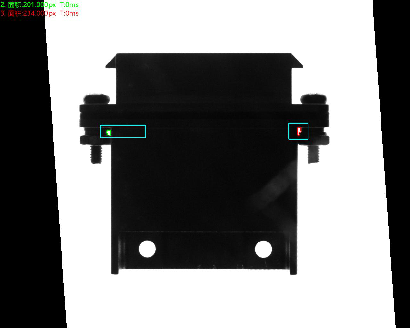

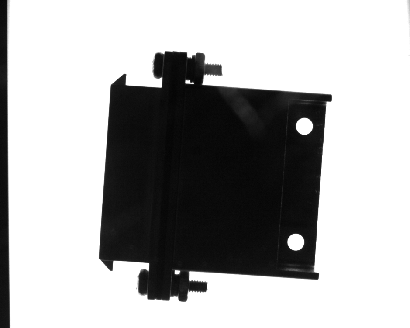

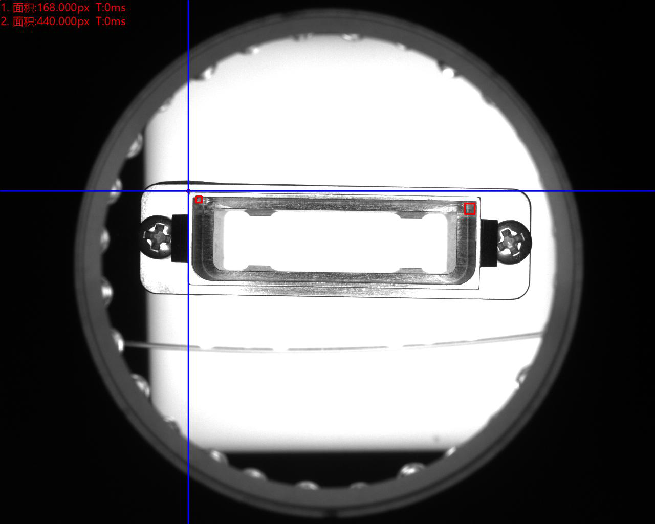

9.顶部背光检测不良品原图与分析图:NG      不良特征: 垫片装反  分析结果:可检


五、系统安装要求:

设备放置的检测空间:  在流水线外单独安装思普泰克视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
