视觉CCD检测自动化设备检测按键外观方案
视觉CCD检测自动化设备检测按键外观方案，检测内容： 产品的外观检测 序号 检测位置 检测方式 是否可检 备注 1 按键外观 正光检测 可检 轻微不可检 2 黑点、裙边毛边、缺料、溢料、毛边、断
一、检测内容及要求
检测内容：
产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 按键外观 | 正光检测 | 可检 | 轻微不可检 |
| 2 | 黑点、裙边毛边、缺料、溢料、毛边、断字缺料、断字、压伤、水口位毛边、拉翘、K伤 |
|
可捡 |
|
| 3 | 白点、异色 |
|
轻微不可检 |
|
| 4 | 亮雾不均、缩水、亮印、刮花、应力痕 |
|
不可检 |
|
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于20-40件(取决于产品送料速

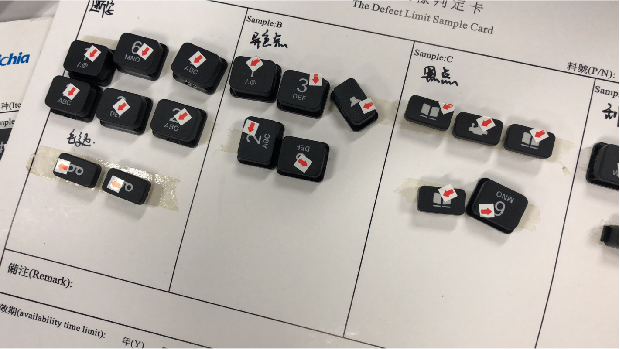

样品图：
二、设备组成及主要机构
设备型号： SIPO非标定制XY检验平台 组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 1套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 1套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 1套 |
| 7 | 光源 | 定制光学自适应光源 | 2套 |
| 8 | 检测平台 | 专业XY检测平台 | 1套 |
| 9 | 控制系统 | SIPOTEK定制 | 1套 |
| 10 | PLC运动协作 |
|
1套 |

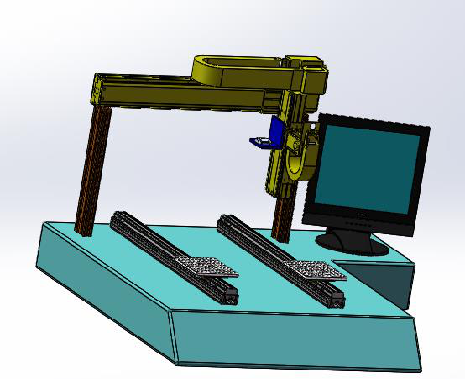

三、设备外观3D立体图
四、样件测试图片:

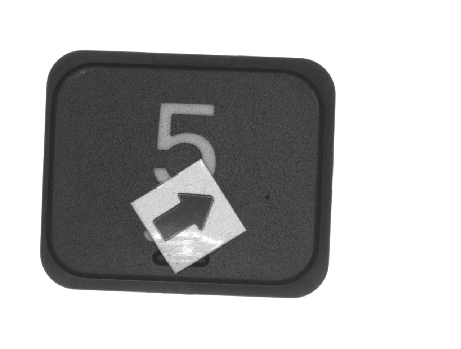

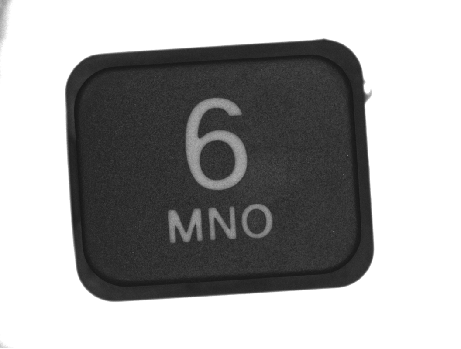

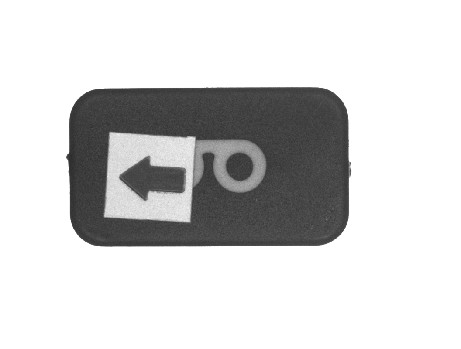

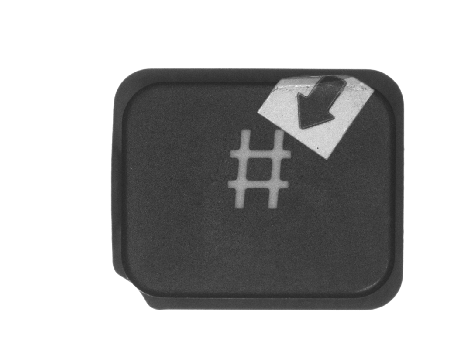

1.顶部正光检测不良品原图及分析图：NG 不良原因：K伤 分析结果：可检

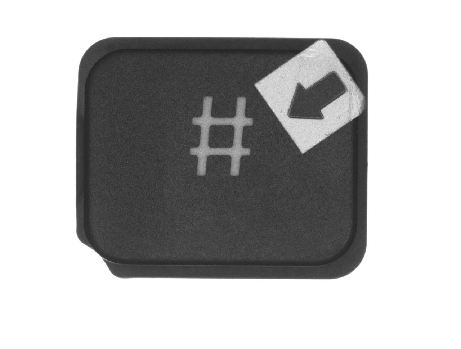

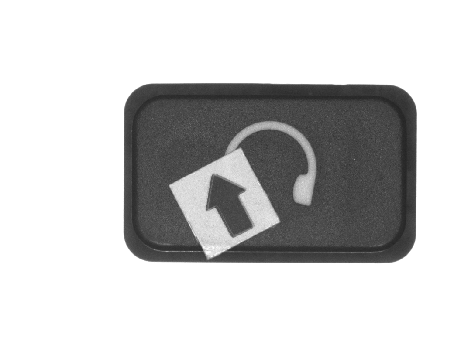

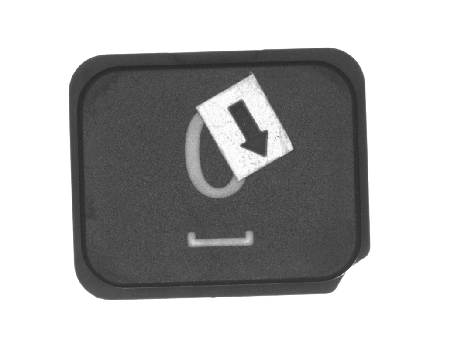

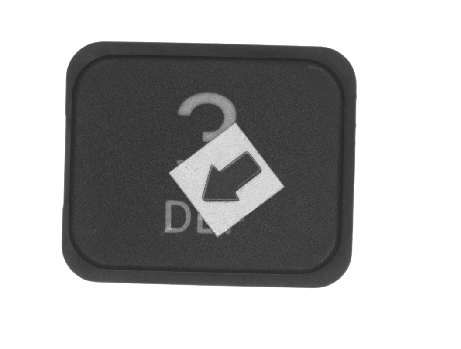

3.顶部正光检测不良品原图及分析图：NG 不良原因：口水位毛边 分析结果：可检

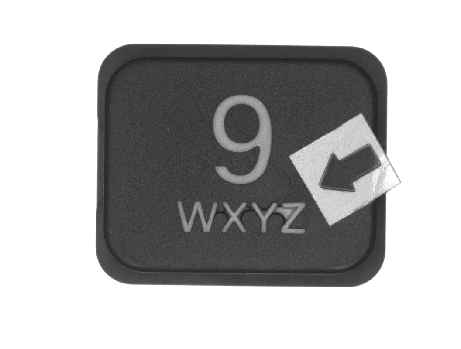

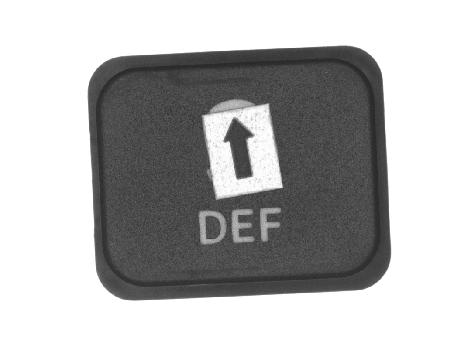

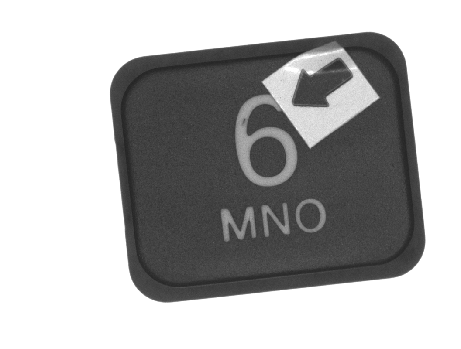

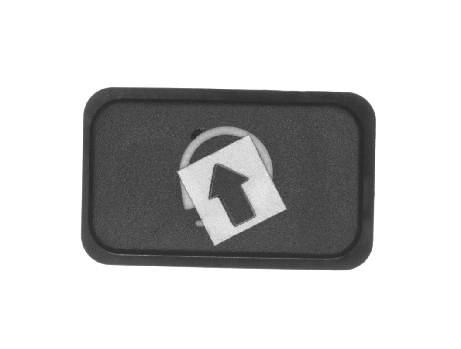

4.顶部正光检测不良品原图及分析图：NG 不良原因：断字 分析结果：可检

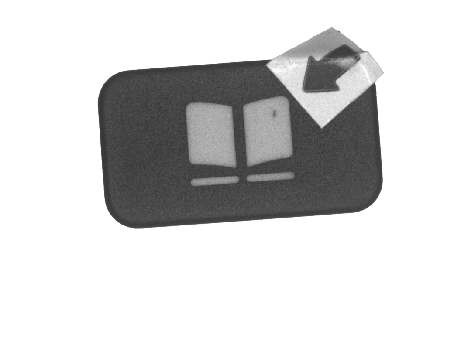

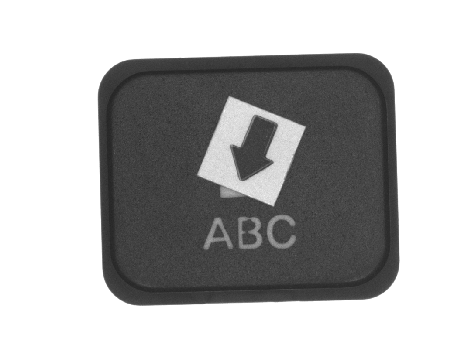

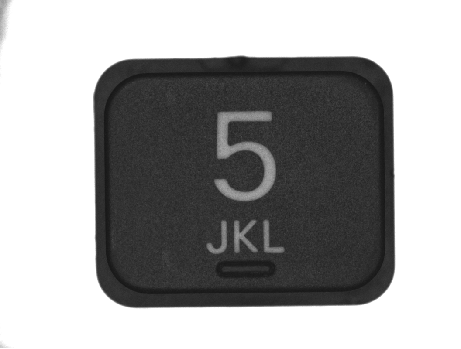

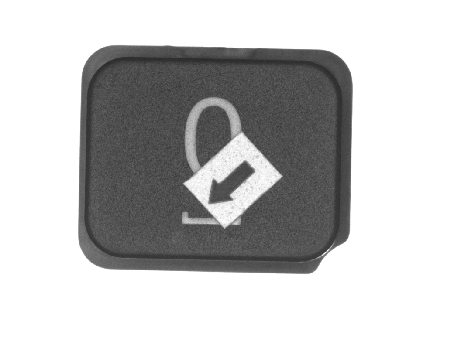

5.顶部正光检测不良品原图及分析图：NG 不良原因：压伤 分析结果：可检

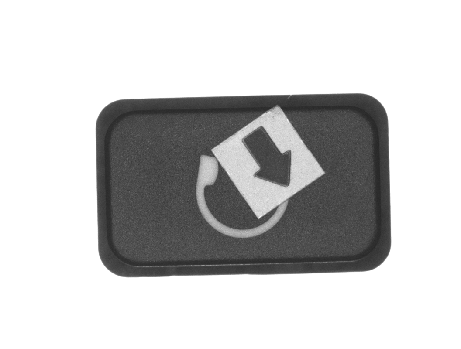

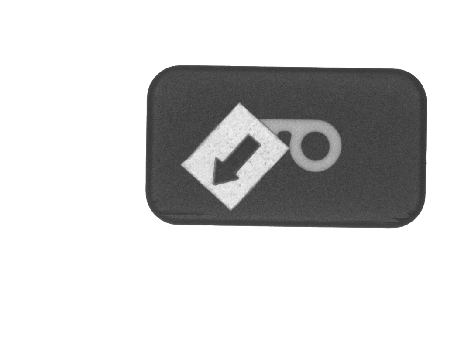

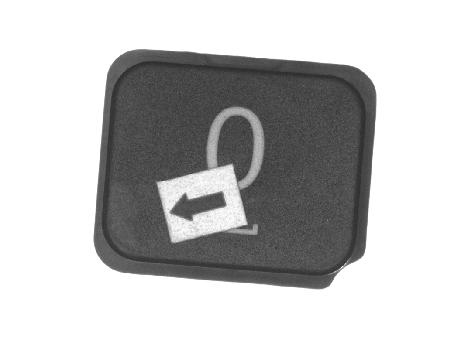

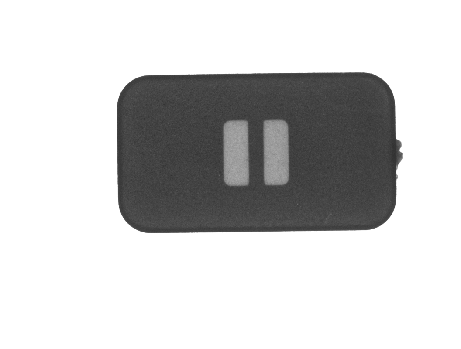

6.顶部正光检测不良品原图及分析图：NG 不良原因：断字缺料 分析结果：可检

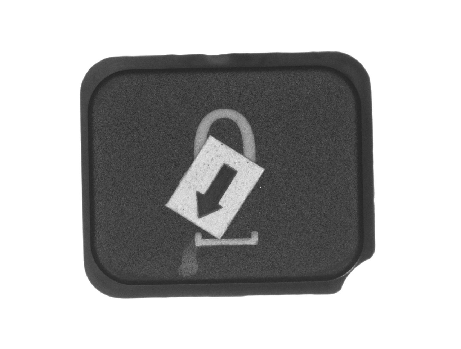

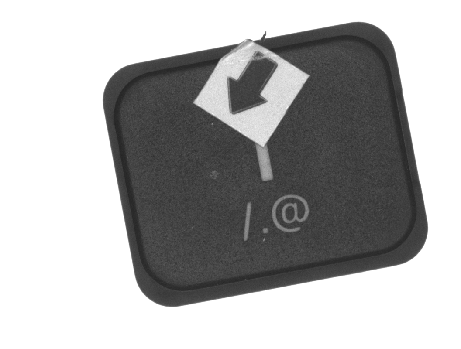

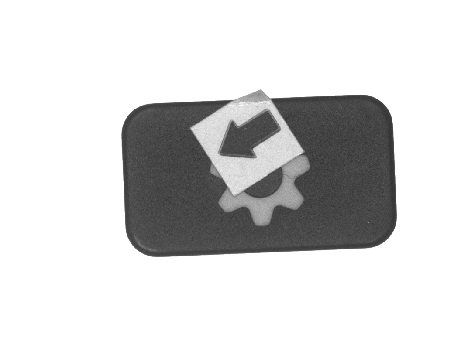

7.顶部正光检测不良品原图及分析图：NG 不良原因：毛边 分析结果：可检

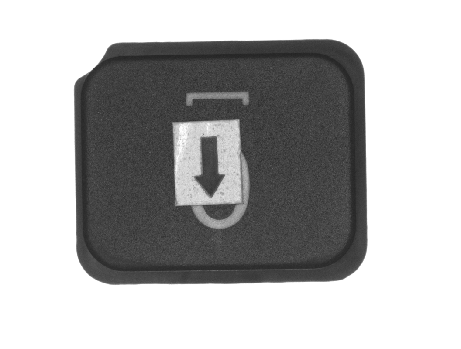

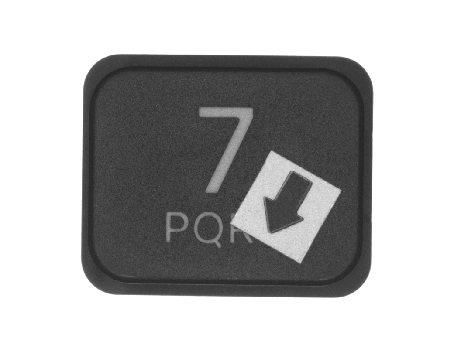

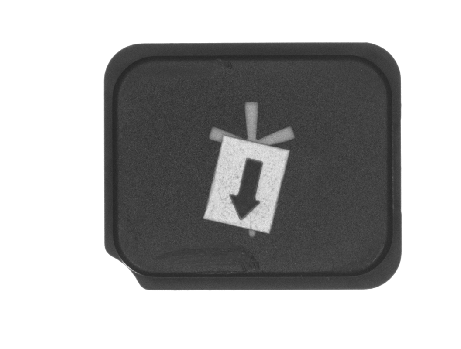

8.顶部正光检测不良品原图及分析图：NG 不良原因：缺料 分析结果：可检

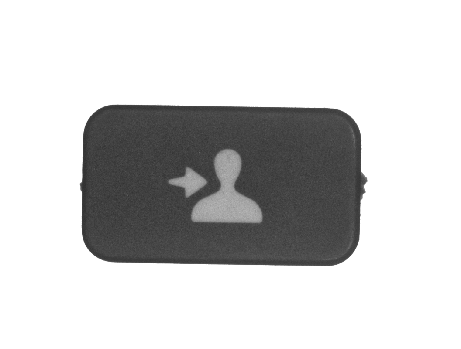

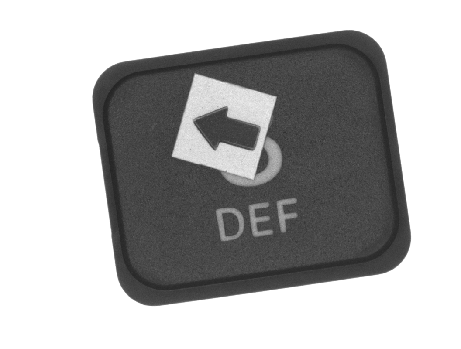

9.顶部正光检测不良品原图及分析图：NG 不良原因：溢料 分析结果：可检
10.顶部正光检测不良品原图及分析图：NG 不良原因：黑点 分析结果：可检
11.顶部正光检测不良品原图及分析图：NG 不良原因：裙边毛边 分析结果：可检
12.顶部正光检测不良品原图及分析图：NG 不良原因：白点 分析结果：轻微不可检
1.可检 2：轻微不可检
13.顶部正光检测不良品原图及分析图：NG 不良原因：异色点 分析结果：轻微不可检
1.可检 2：轻微不可检
14.顶部正光检测不良品原图及分析图：NG 不良原因：亮雾不均 分析结果：不可检
15.顶部正光检测不良品原图及分析图：NG 不良原因：缩水 分析结果：不可检
16.顶部正光检测不良品原图及分析图：NG 不良原因：亮印 分析结果：不可检
17.顶部正光检测不良品原图及分析图：NG 不良原因：刮花 分析结果：不可检
18.顶部正光检测不良品原图及分析图：NG 不良原因：应力痕 分析结果：不可检
五、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
如需了解更多的产品机器视觉检测方案可登陆思普泰克智能制造官网查阅:https://www.sipoah.com
