贴片电感机器视觉检测设备检测电感外观方案!

返回列表 来源:admin 浏览: 发布日期:2020-02-25 14:46
一、检测内容及要求

检测内容:
       最大尺寸长14mm*宽14mm*高6mm的产品的外观检测
序号 检测位置 检测方式 是否可检
1 残缺、裂纹 正光检测 可检
2 划痕、划伤 正光检测 可检
3 端子不良 正光检测 可检
4 脏污、异物 正光检测 可检
5 露铜 正光检测 可检

注明:贴片电感机器视觉检测设备,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

二、设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 6套
5 相机调节模组 SIPOTEK定制 6套
6 工业镜头 FA高清光学工业镜头 6套
7 光源 定制光学自适应光源 6套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套

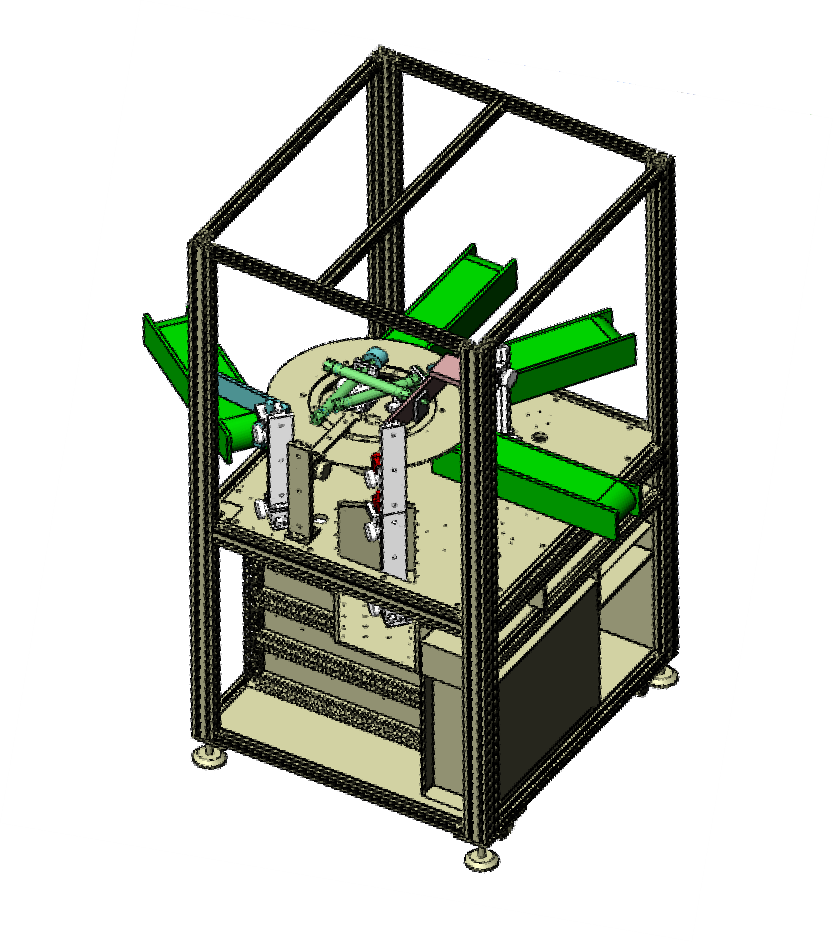

设备外观3D立体图
贴片电感机器视觉检测设备贴片电感机器视觉检测设备
样件测试图片:
底部正光检测原图:

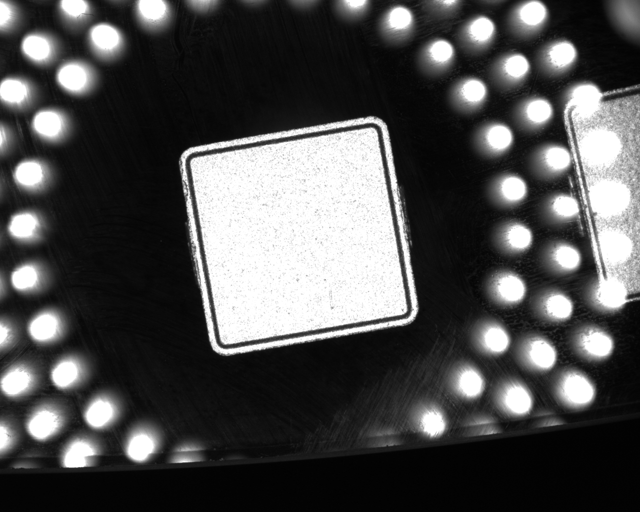

贴片电感机器视觉检测设备

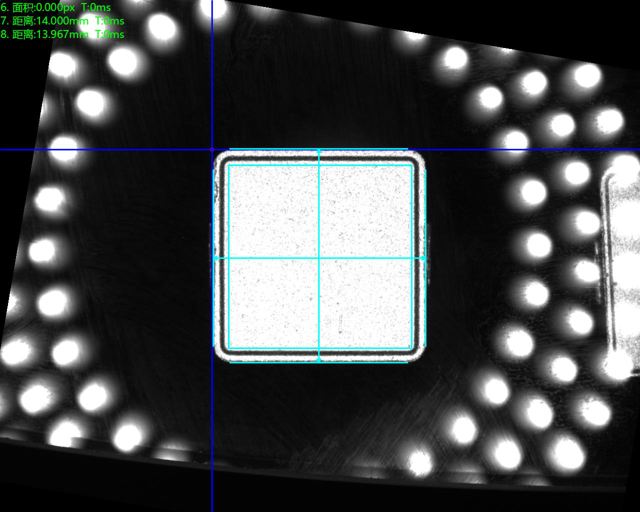

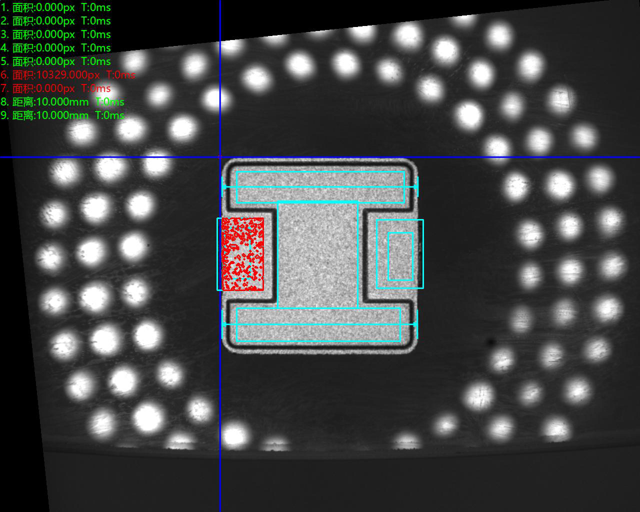

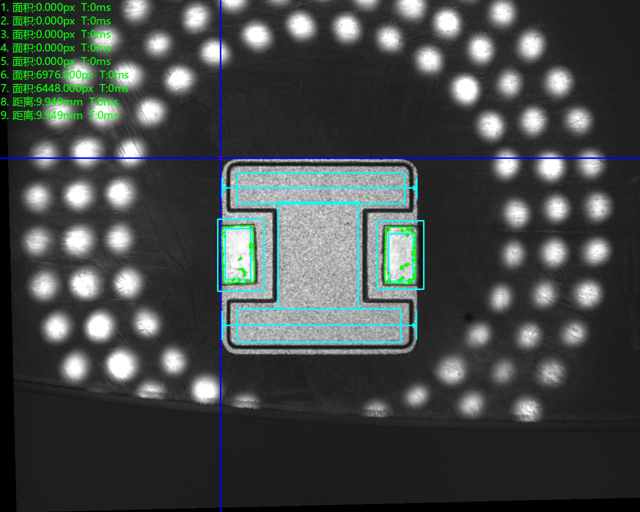

底部正光检测良品分析图:OK

贴片电感机器视觉检测设备

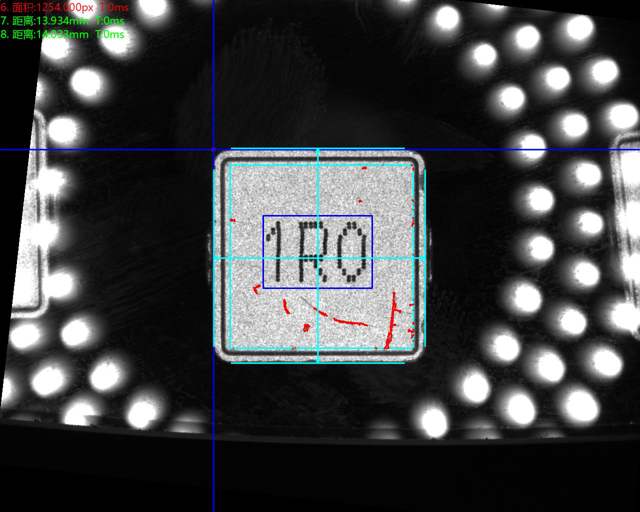

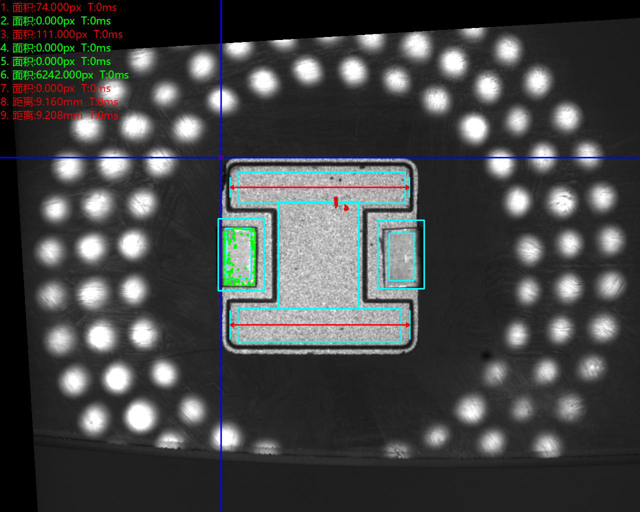

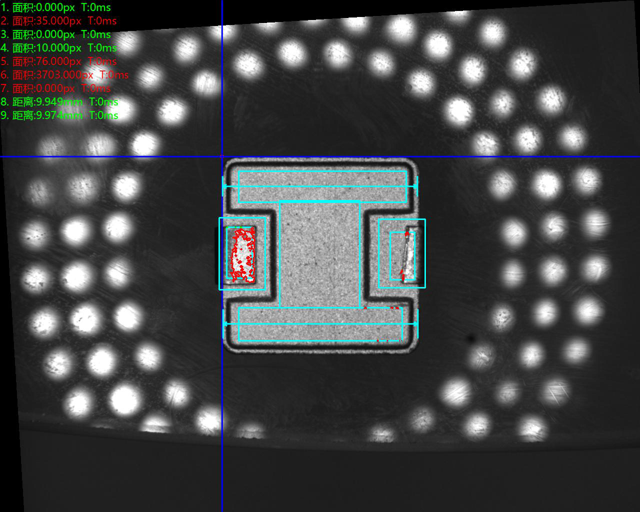

底部正光检测不良品分析图:NG         不良原因:破损

贴片电感机器视觉检测设备

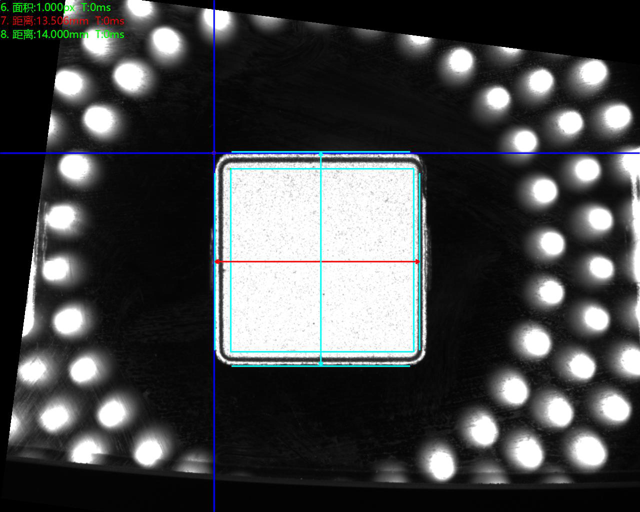

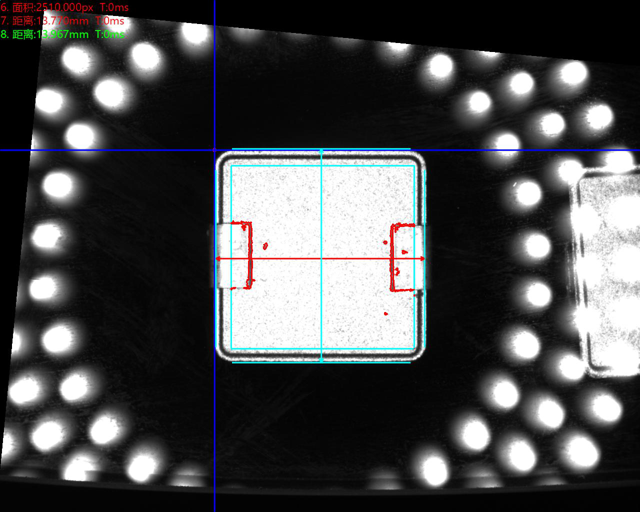

底部正光检测不良品分析图:NG         不良原因:端子反向

底部正光检测不良品分析图

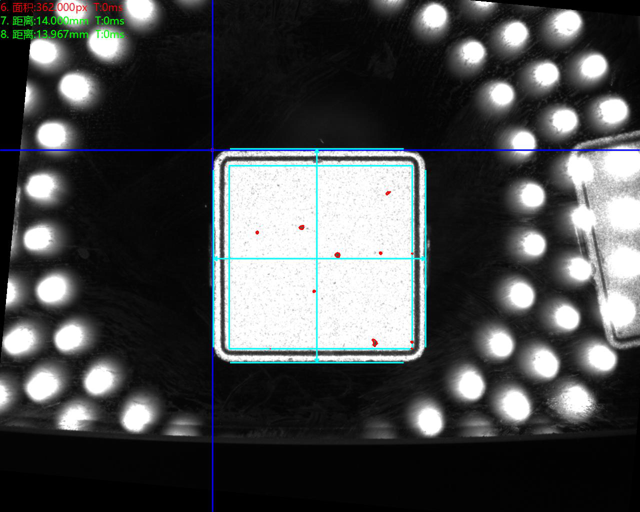

底部正光检测不良品分析图:NG         不良原因:脏污

贴片电感机器视觉检测设备

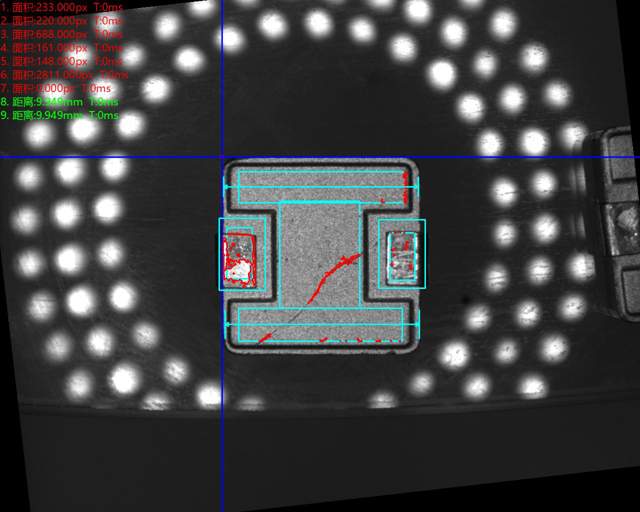

底部正光检测不良品分析图:NG         不良原因:裂纹

底部正光检测不良品分析图


顶部正光检测良品分析图:OK

顶部正光检测良品分析图

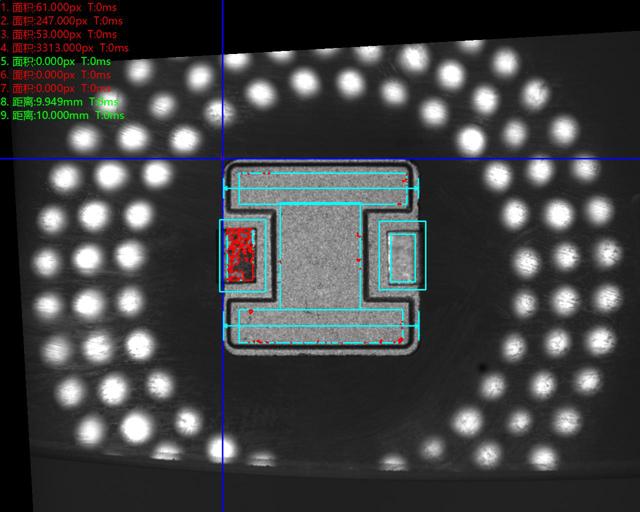

顶部正光检测不良品分析图:NG          不良原因:端子发黑

 顶部正光检测不良品分析图


顶部正光检测不良品分析图:NG          不良原因:端子不平

顶部正光检测不良品分析图

顶部正光检测不良品分析图:NG          不良原因:裂纹

顶部正光检测不良品分析图

顶部正光检测不良品分析图:NG          不良原因:端子反向

顶部正光检测不良品分析图

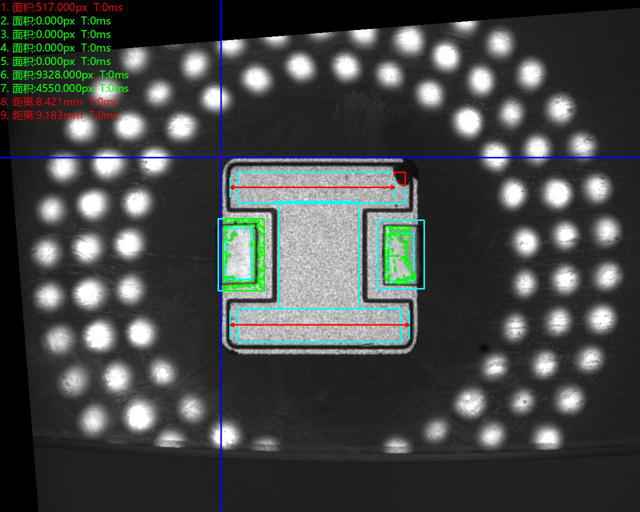

顶部正光检测不良品分析图:NG          不良原因:边缘破损

 顶部正光检测不良品分析图

顶部正光检测不良品分析图:NG          不良原因:残缺

顶部正光检测不良品分析图

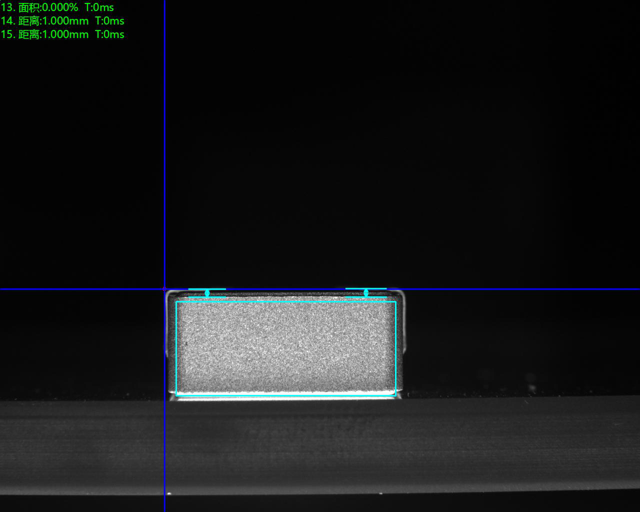

正面正光检测良品分析图:OK

正面正光检测良品分析图

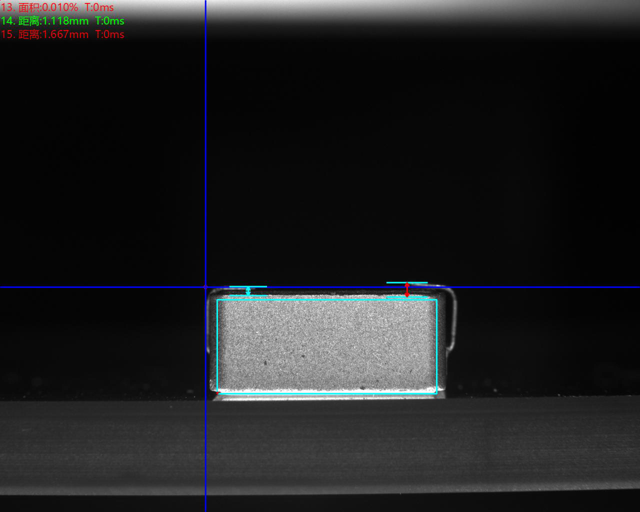

正面正光检测不良品分析图:NG          不良原因:端子不平

贴片电感机器视觉检测设备

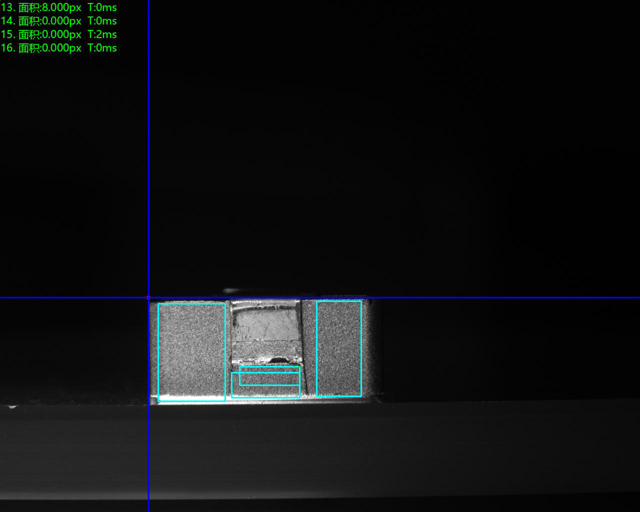

侧面正光检测良品分析图:OK

贴片电感机器视觉检测设备

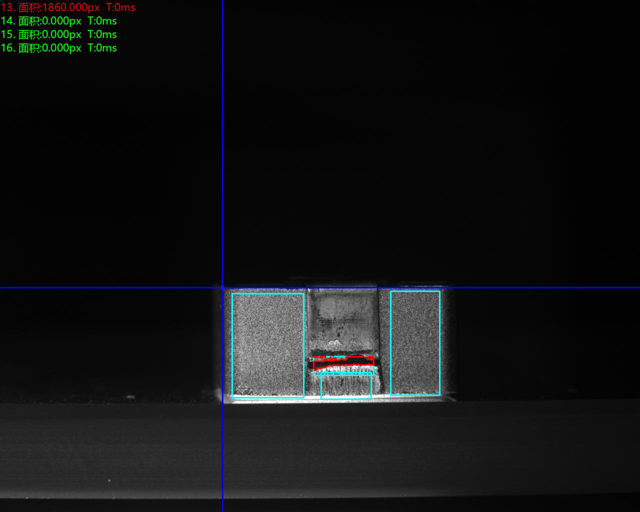

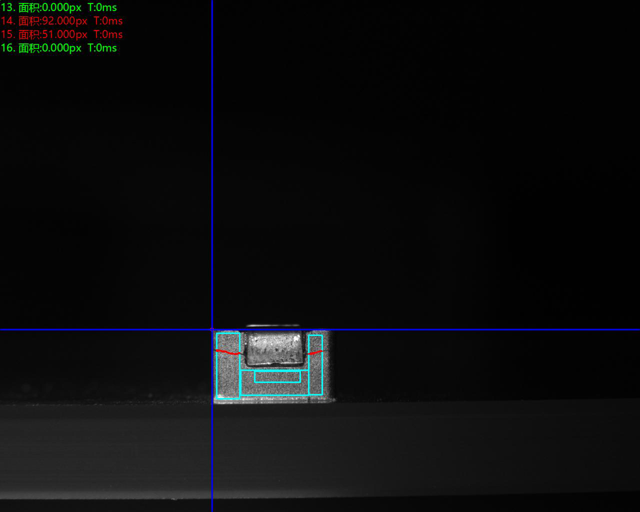

侧面正光检测不良品分析图:NG          不良原因:露铜

贴片电感机器视觉检测设备

反正面正光检测良品分析图:OK

贴片电感机器视觉检测设备

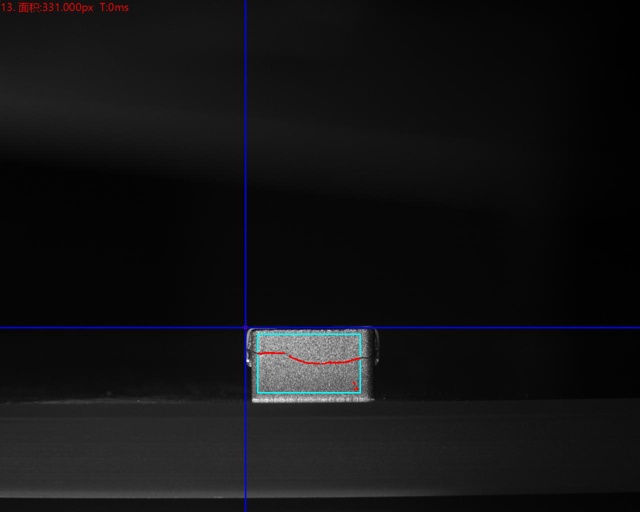

反正面正光检测不良品分析图:NG          不良原因:裂纹

贴片电感机器视觉检测设备


反侧面正光检测良品分析图:OK

贴片电感机器视觉检测设备

反侧面正光检测不良品分析图:NG          不良原因:端子发黑

贴片电感机器视觉检测设备

获取更多产品机器视觉检测方案可登陆安徽思普泰克官网查阅:www.sipoah.com
