贴片电感机器视觉设备检测电感外观方案
注明：贴片电感机器视觉设备，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于300件(取决于产品送料速度)。
一、检测内容及要求
检测内容：
外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 中间隔离区多锡 | 底部正光检测 | 可检 | 暗裂打光不明显（不可检） |
| 2 | 锡面缺陷 | 底部正光检测 | 可检 |
|
| 3 | 表面破损 | 顶部正光检测 | 可检 |
|
| 4 | 堆锡、锡尖 | 侧面背光检测 | 可检 |
|
| 5 | 绕线反、滑线头、线未入槽 | 侧面 | 不可检 |
|
| 6 | 线超外围 | 不可捡 | 样件为圆形、侧面检测无法摆正位置、存在相机拍摄死角 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于300件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300标准检测设备 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 4套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 4套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 4套 |
| 7 | 光源 | 定制光学自适应光源 | 4套 |
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |

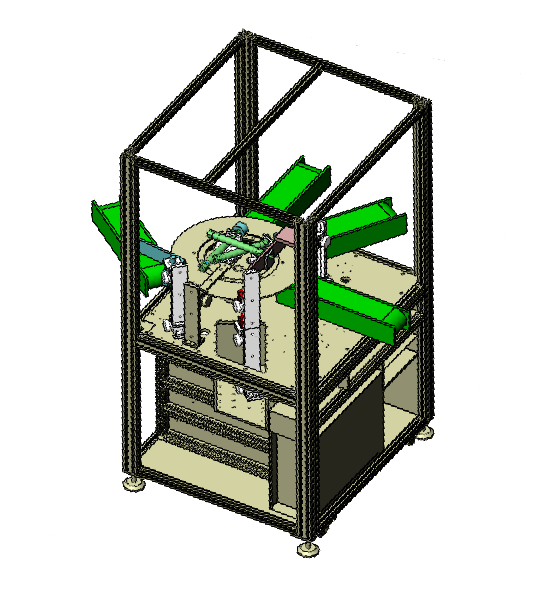

设备外观3D立体图
三、样件测试图片:

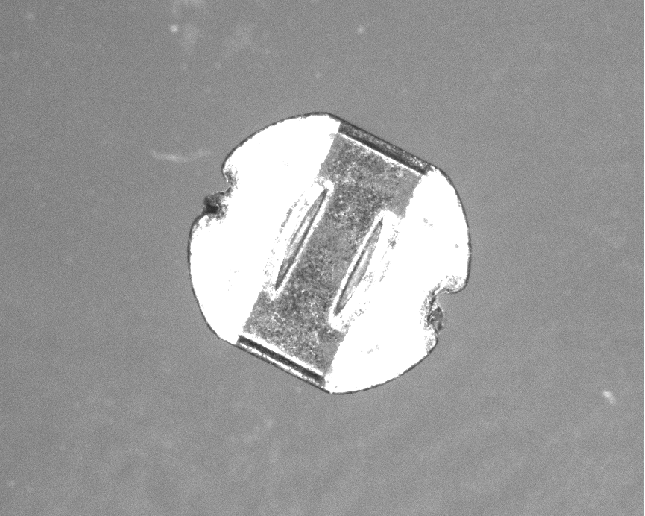

底部正光检测原图：

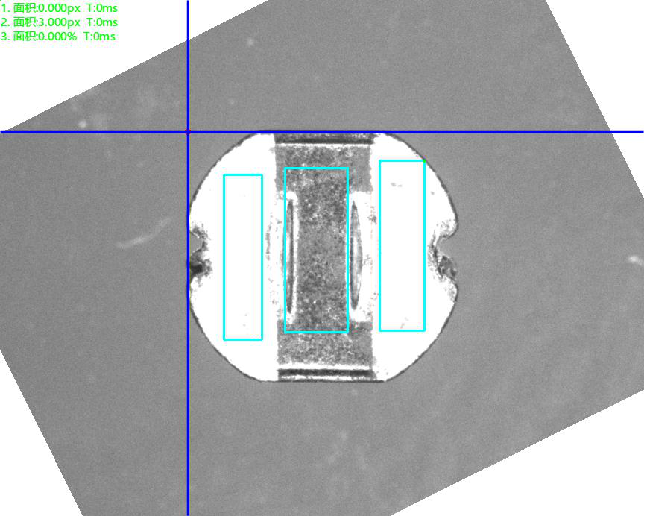

底部正光检测良品分析图：OK

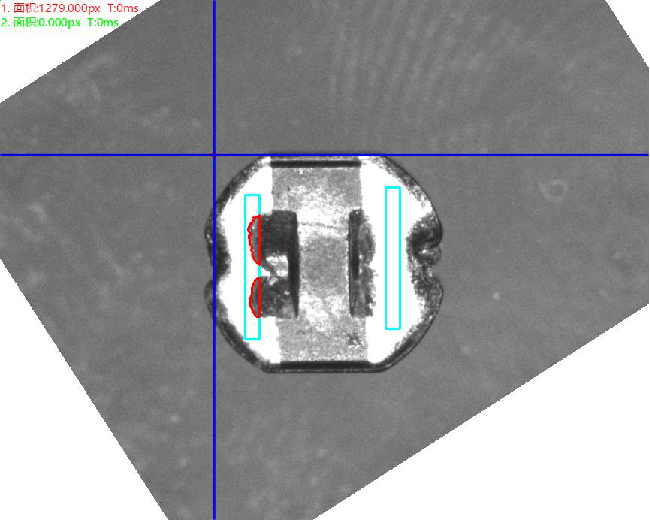

底部正光检测不良品分析图：NG 不良原因：隔离区连锡

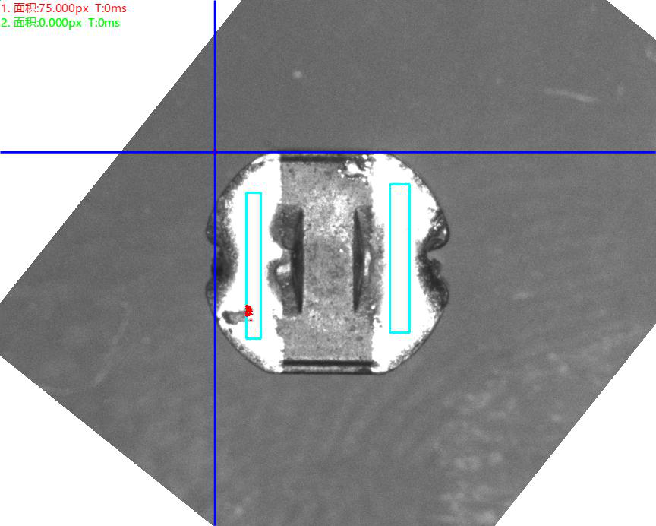

底部正光检测不良品分析图：NG 不良原因：锡面不均

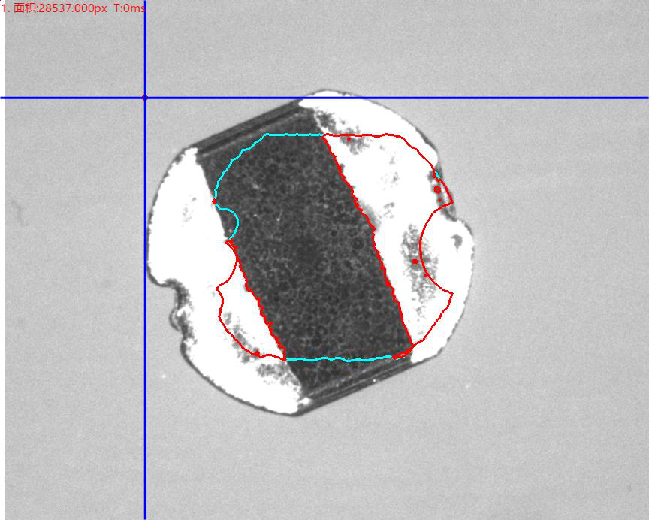

底部正光检测不良品分析图：NG 不良原因：镀银发黑

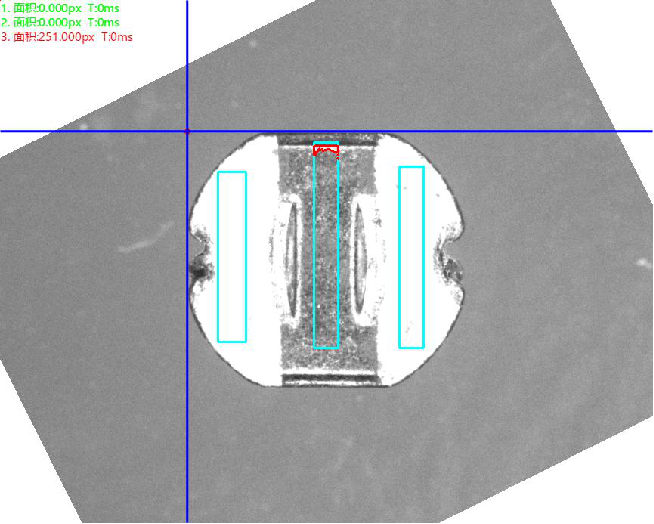

顶部正光检测不良品分析图：NG 不良原因：破损
顶部正光检测不良品分析图：NG 不良原因：电镀面反

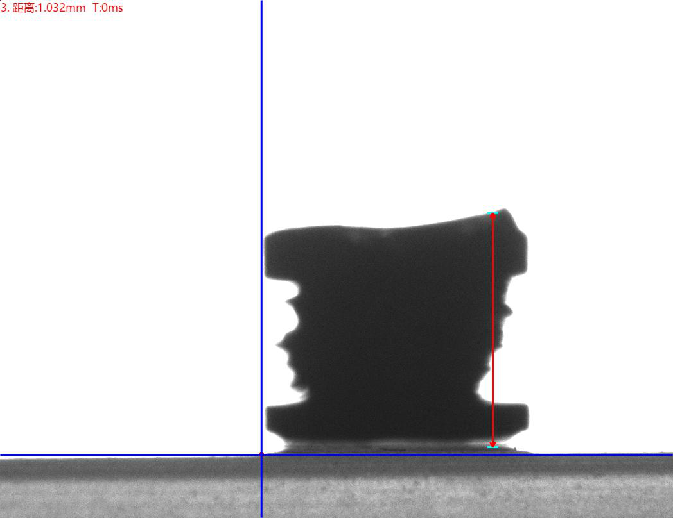

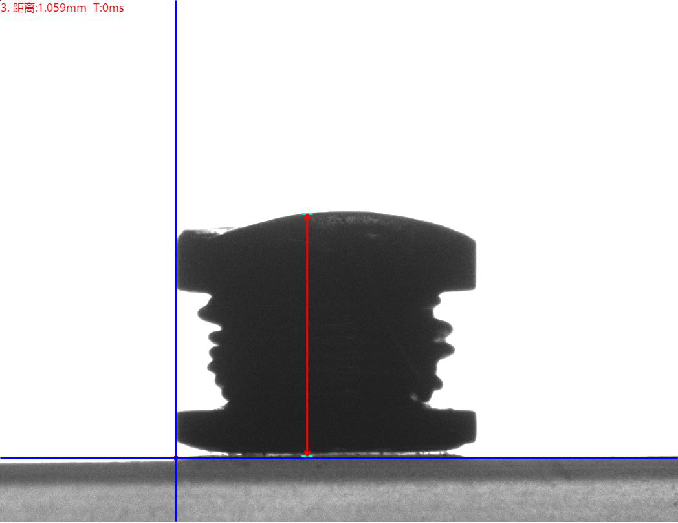

侧面背光检测不良品分析图：NG 不良原因：锡尖
侧部背光检测不良品分析图：NG 不良原因：堆锡
更多产品检测方案可登陆安徽思普泰克官网查阅：www.sipoah.com
三、样件测试图片:
底部正光检测原图：
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良原因：隔离区连锡
底部正光检测不良品分析图：NG 不良原因：锡面不均
底部正光检测不良品分析图：NG 不良原因：镀银发黑
顶部正光检测不良品分析图：NG 不良原因：破损
顶部正光检测不良品分析图：NG 不良原因：电镀面反
侧面背光检测不良品分析图：NG 不良原因：锡尖
侧部背光检测不良品分析图：NG 不良原因：堆锡
更多产品检测方案可登陆安徽思普泰克官网查阅：www.sipoah.com
