冲压背板aoi自动光学检测机自动化检测产品外观缺陷案例!

作者 : 安徽思普泰克发布时间 : 2020-04-30 浏览 : 419 次
注明:冲压背板aoi自动光学检测机检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于60件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
       产品的尺寸检测
序号 检测位置 检测方式 是否可检
1 漏刻线 条光检测 可检
2 两款兼容

可兼容

注明:冲压背板aoi自动光学检测机检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于60件(取决于产品送料速度)。
样品图:

冲压背板aoi自动光学检测机
二、设备组成及主要机构

设备型号:    在线检测机                   外形尺寸:690*690*900mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 SONY工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 远心高清光学工业镜头 1套
7 硬件机构 SIPOTEK定制 1套
8 控制系统 SIPOTEK定制 1套
冲压背板aoi自动光学检测机外观-3D立体图

冲压背板aoi自动光学检测机

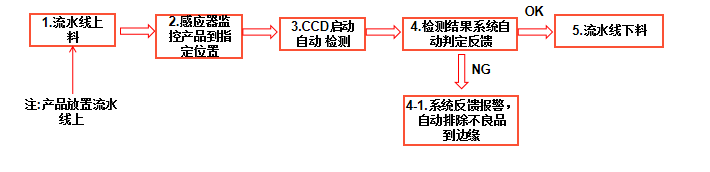

冲压背板aoi自动光学检测机检测流程

冲压背板aoi自动光学检测机
三、样件测试图片:

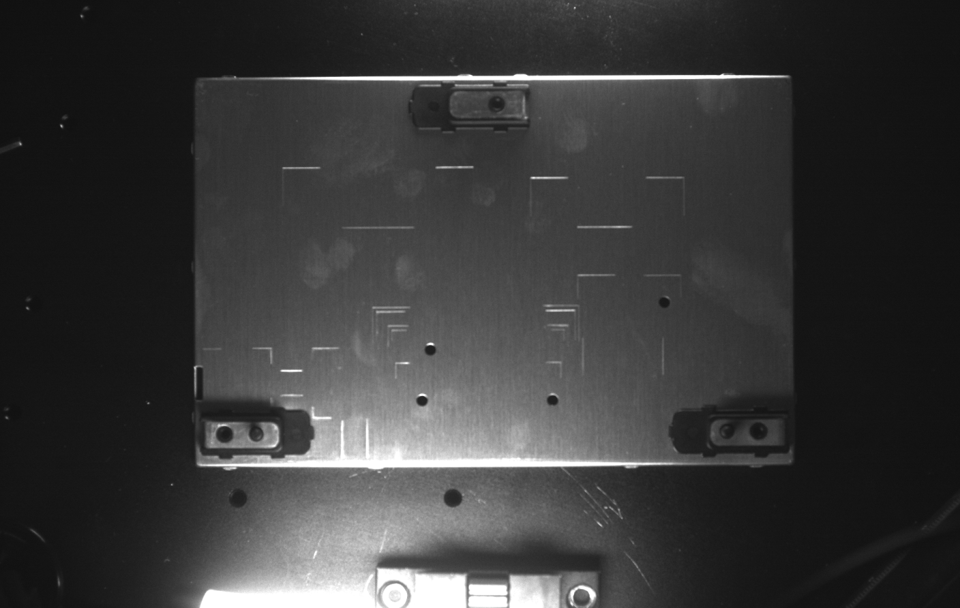

顶部条光检测良品原图:

顶部条光检测良品原图顶部条光

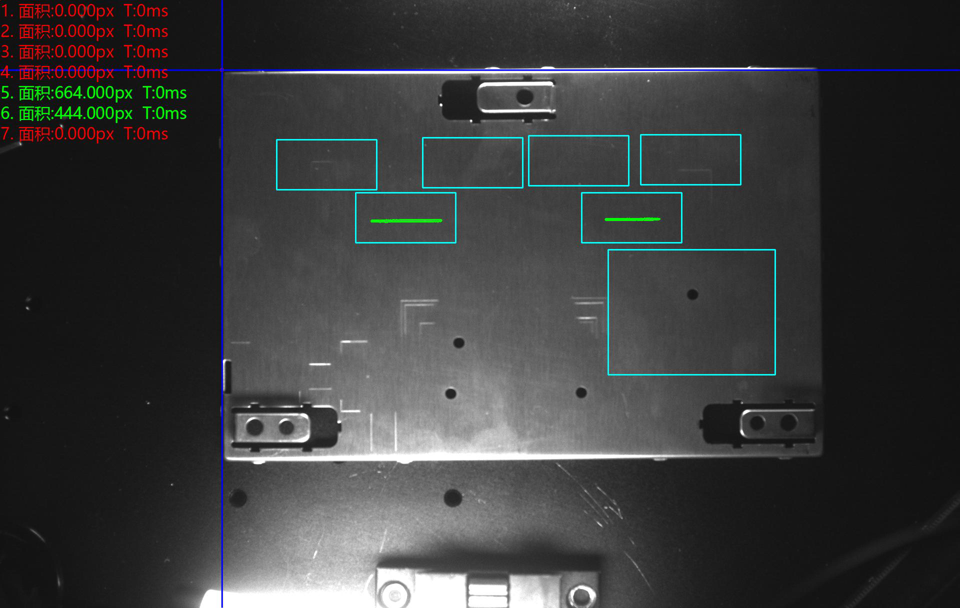

检测良品分析图:      OK

检测良品分析图

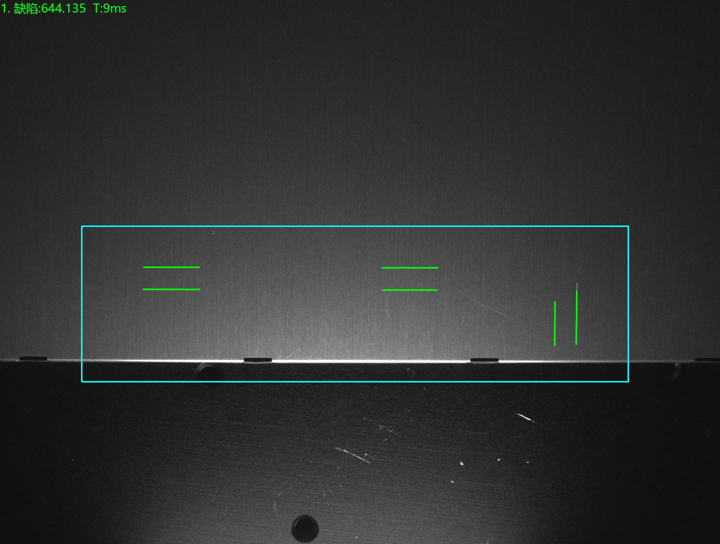

顶部条光检测良品分析图:      NG        不良特征:漏刻线

顶部条光检测良品分析图

顶部条光检测良品分析图:      NG        不良特征:漏刻线

冲压背板aoi自动光学检测机

四、系统安装要求:
设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。

获取冲压背板aoi自动光学检测机检测产品外观方案请登录安徽思普泰克网站查阅:www.sipoah.com
