小帽钉ccd自动外观检查设备自动化检测产品外观方案!

作者 : 安徽思普泰克发布时间 : 2020-05-04 浏览 : 246 次
注明:小帽钉ccd自动外观检查设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
       产品的尺寸检测
序号 检测位置 检测方式 是否可检
1 尺寸 背光检测 可检

注明:小帽钉ccd自动外观检查设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

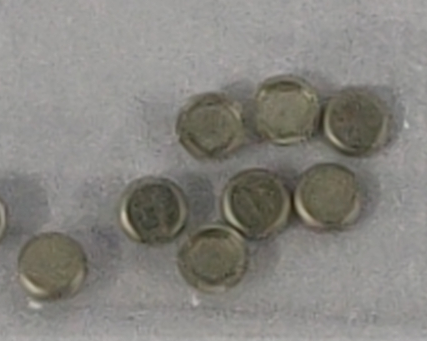

样品图:

小帽钉ccd自动外观检查设备

二、设备组成及主要机构

设备型号:云盘高速检测机2口下料 (方形)                  外形尺寸950*850*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  22”液晶显示器 1台
4 工业相机 SONY工业相机 3套
5 相机调节模组 SIPOTEK定制 3套
6 工业镜头 远心高清光学工业镜头 3套
7 环形光源 定制光学自适应光源 3套
8 控制系统 SIPOTEK定制 1套
9 伺服电机 松下 1套
10 减速机 SIPOTEK定制 1套

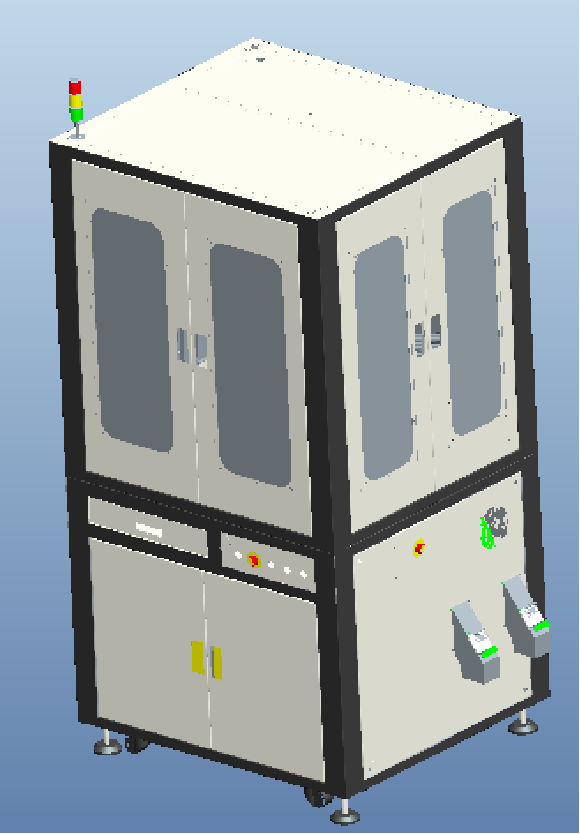

设备外观-3D立体图

小帽钉ccd自动外观检查设备


设备检测流程

小帽钉ccd自动外观检查设备
三、样件测试图片:

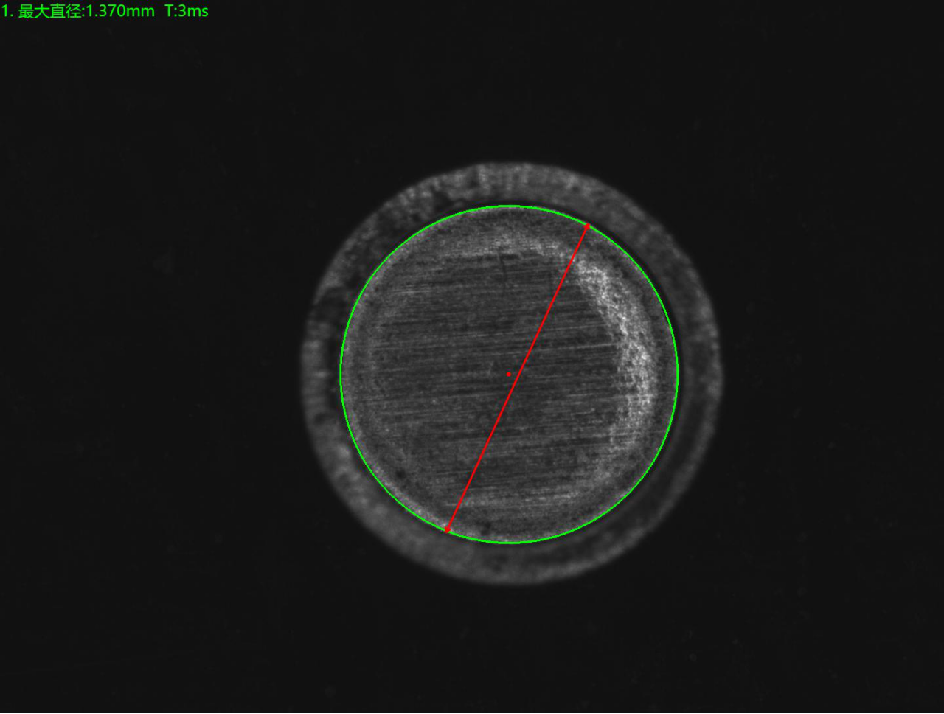

底部正光检测良品分析图:OK

小帽钉ccd自动外观检查设备

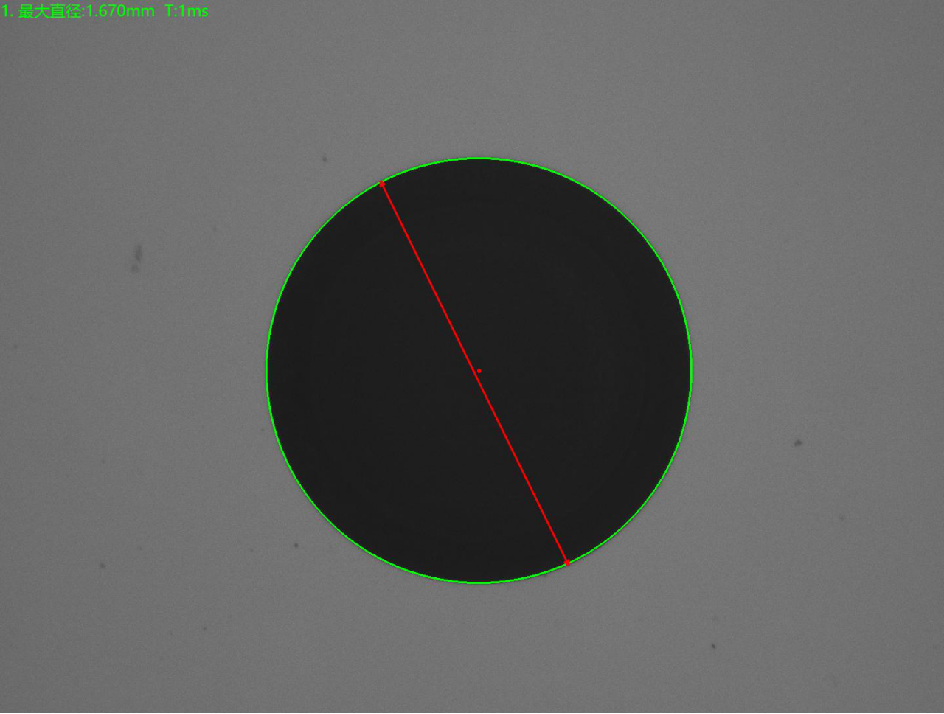

侧面背光检测良品分析图:OK

小帽钉ccd自动外观检查设备

顶部背光检测良品分析图:OK

小帽钉ccd自动外观检查设备

小帽钉ccd自动外观检查设备的应用领域
1.识别
2.标准一维码、二维码的解码
3.光学字符识别(OCR)和确认(OCV)
4.检测
5.色彩和瑕疵检测
6.零件或部件的有无检测
7.目标位置和方向检测和测量
8.尺寸和容量检测
9.预设标记的测量,如孔位到孔位的距离
10.机械手引导
11.输出空间坐标引导机械手精确定位
