加工件外观自动检测设备检测方案!

返回列表 来源:admin 浏览: 发布日期:2020-04-29 11:57
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 漏攻牙 正光检测 可检
2 压印不良 正光检测 可检
3 磕伤不良 正光检测 可检

注明:加工件外观自动检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于120件(取决于产品送料速度)。

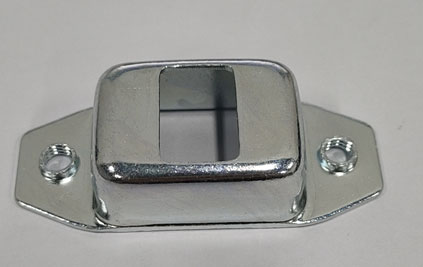

样品图:

加工件外观自动检测设备

二、设备组成及主要机构

设备型号:SP-T200
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 SONY工业相机 3套
5 相机调节模组 SIPOTEK定制 3套
6 工业镜头 FA高清光学工业镜头 3套
7 光源 定制光学自适应光源 3套
8 检测平台 SIPOTEK定制框架 1套

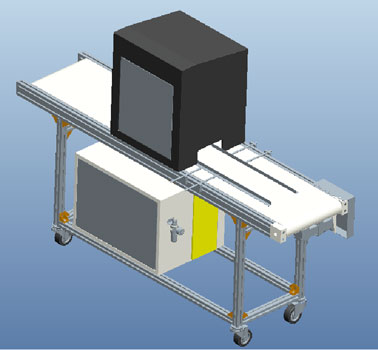

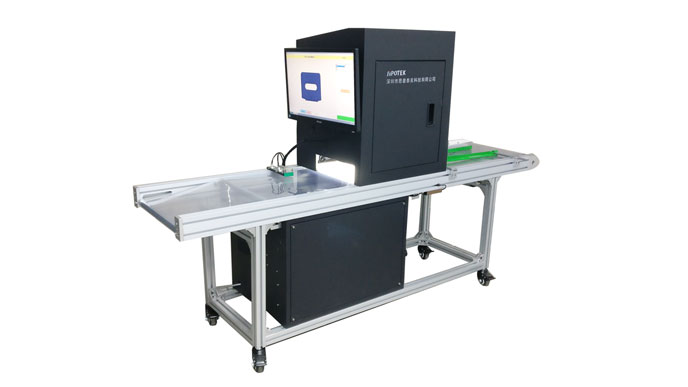

加工件外观自动检测设备外观3D立体图

加工件外观自动检测设备加工件外观自动检测设备

三、设备检测流程

加工件外观自动检测设备

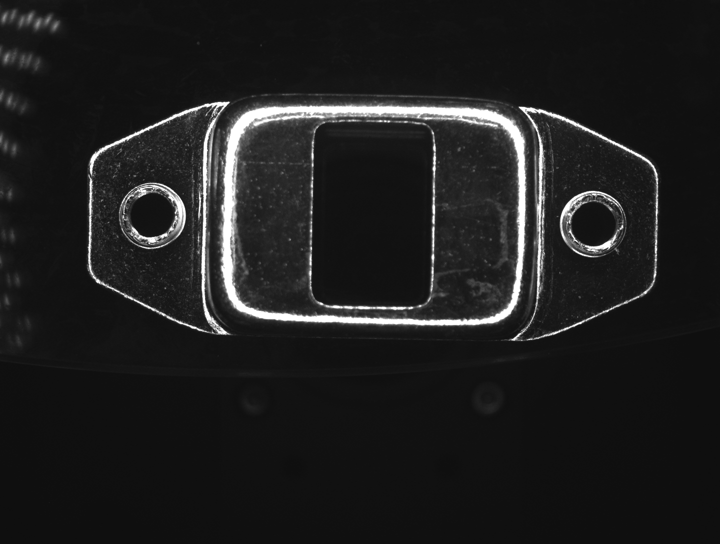

顶部正光检测良品分析图:OK

加工件外观自动检测设备加工件外观自动检测设备

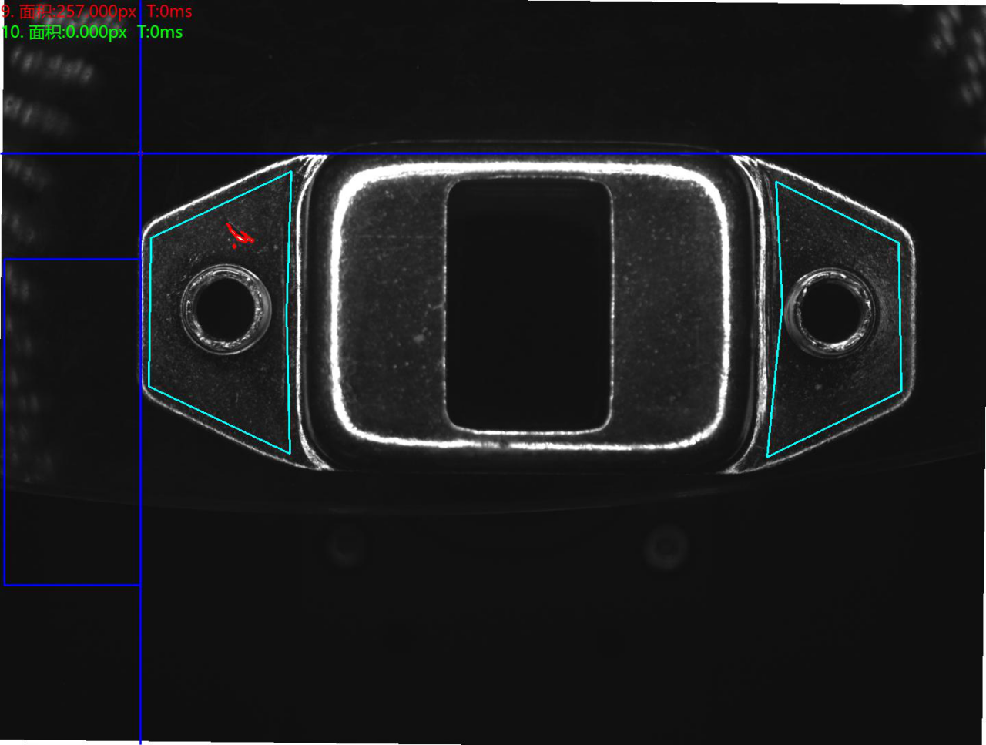

顶部正光检测不良品分析图:NG        不良特征:压印不良

加工件外观自动检测设备加工件外观自动检测设备

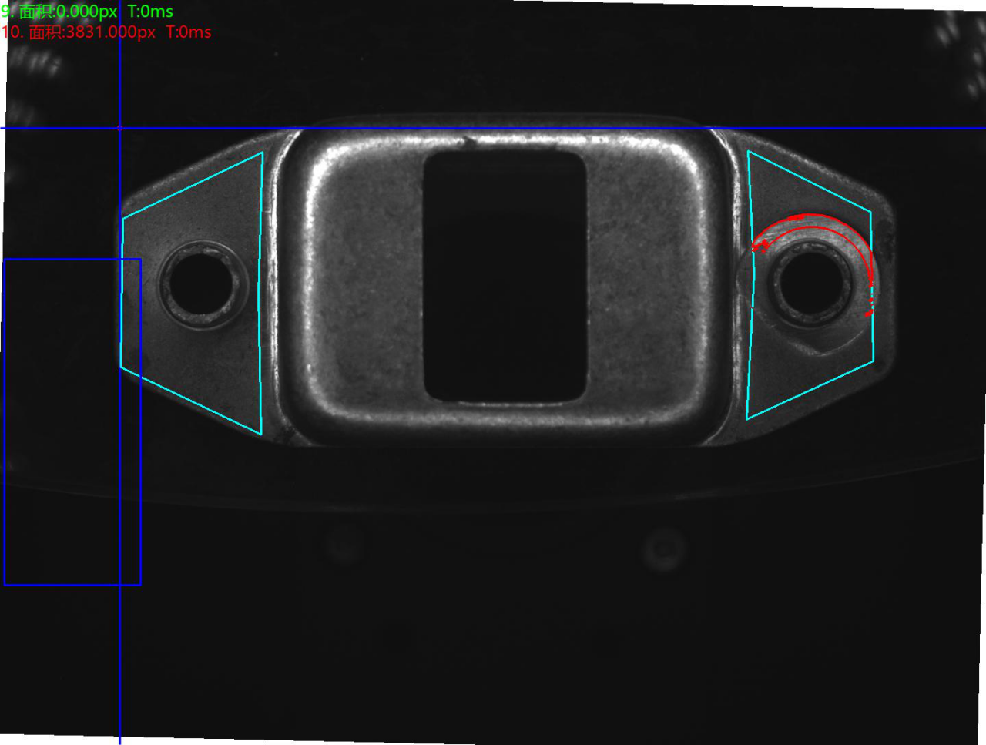

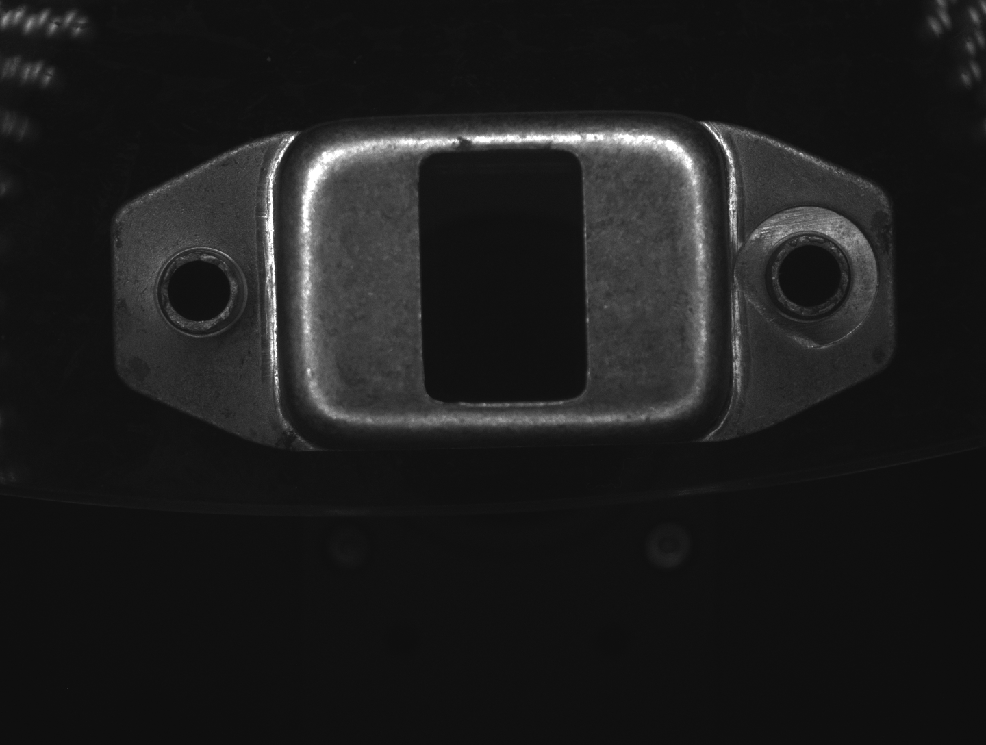

顶部正光检测不良品分析图:NG        不良特征:磕伤不良

加工件外观自动检测设备加工件外观自动检测设备

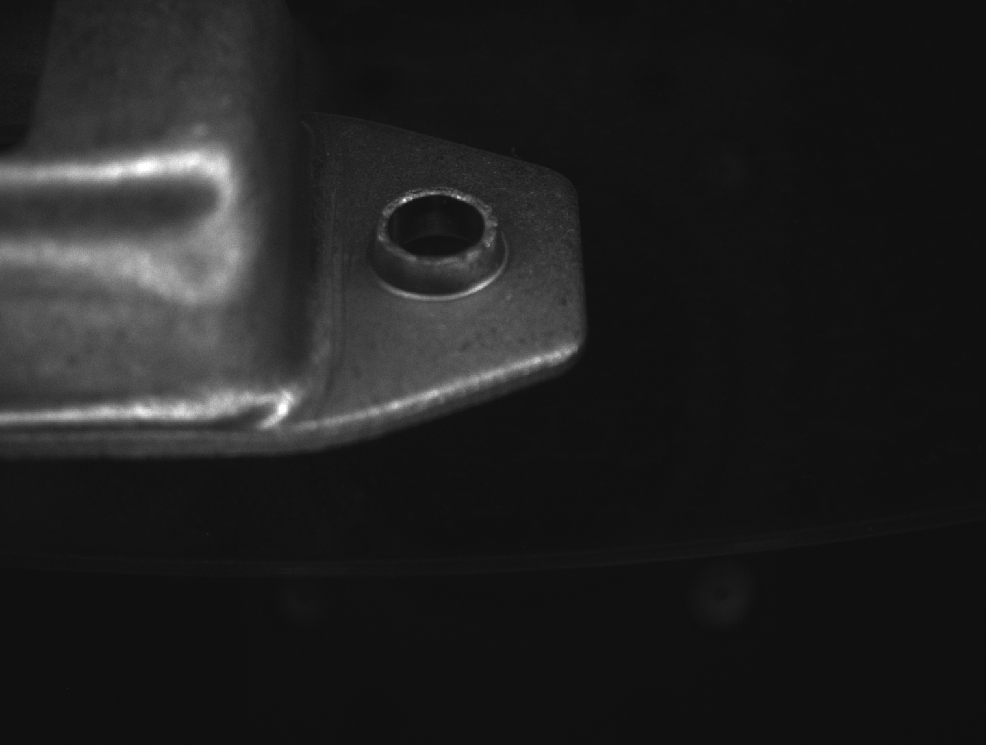

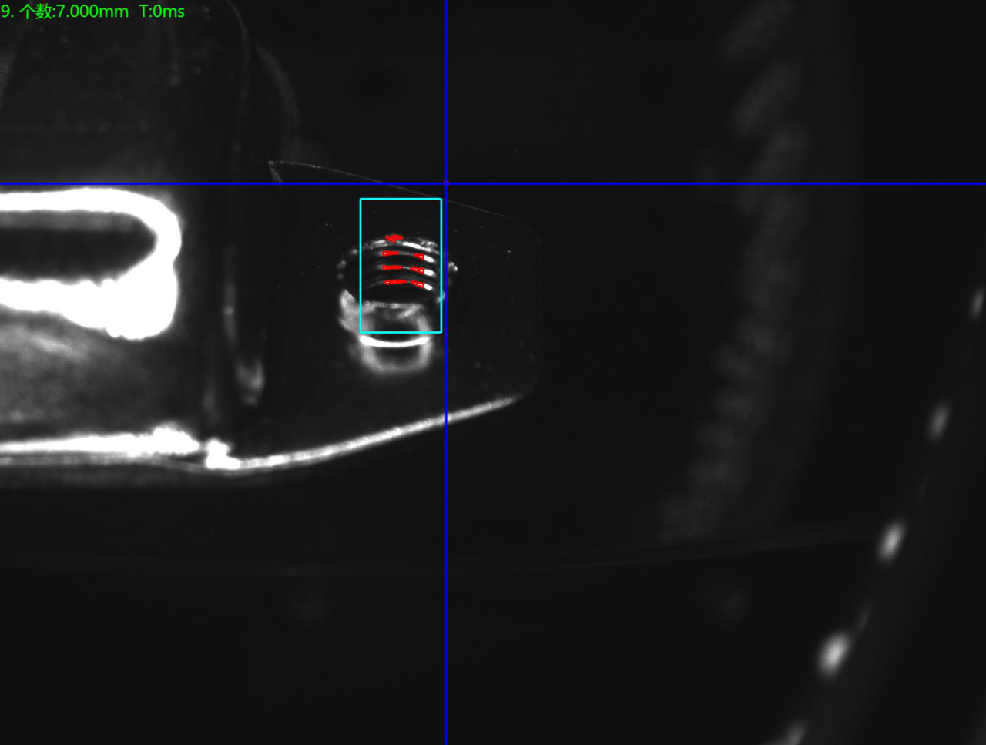

顶部斜面正光检测良品分析图:OK

顶部斜面正光检测良品分析图顶部斜面正光检测良品分析图

顶部斜面正光检测不良品分析图:NG        不良特征:漏攻牙

顶部斜面正光检测不良品分析图顶部斜面正光检测不良品分析图
