冲压件外观检测设备检测螺母外观尺寸方案!

作者 : 安徽思普泰克发布时间 : 2020-04-21 浏览 : 177 次
注明:冲压件外观检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
       产品的外观检测
序号

检测方式 是否可检
1 高度检测 背光源检测 可检
2 牙不完整 正光源检测 可检

注明:冲压件外观检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

二、设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 2套
5 相机调节模组 SIPOTEK定制 2套


工业镜头 FA高清光学工业镜头 1套
6 工业镜头 远心高清光学工业镜头 1套
8 光源 定制光学自适应光源 2套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
9 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套

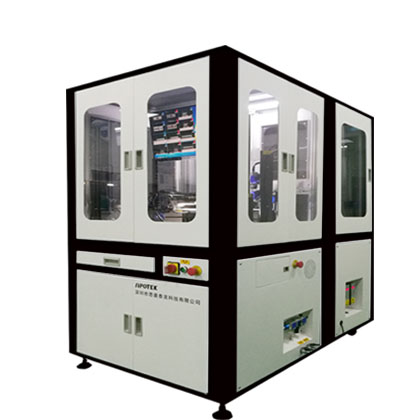

冲压件外观检测设备外观3D立体图

冲压件外观检测设备
三、样件测试图片:

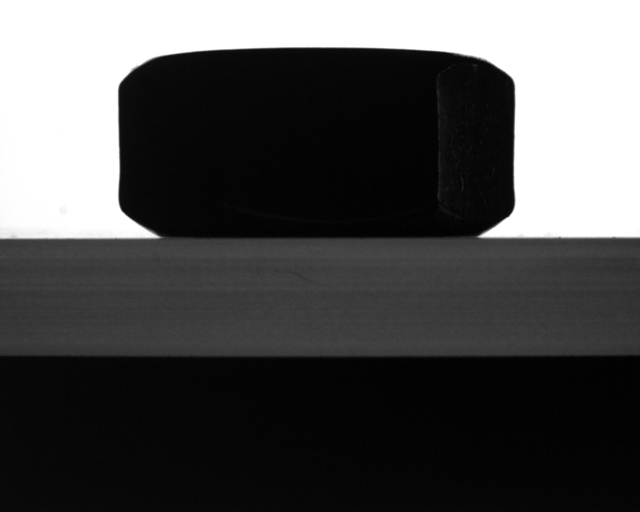

侧面背光检测良品原图:

冲压件外观检测设备

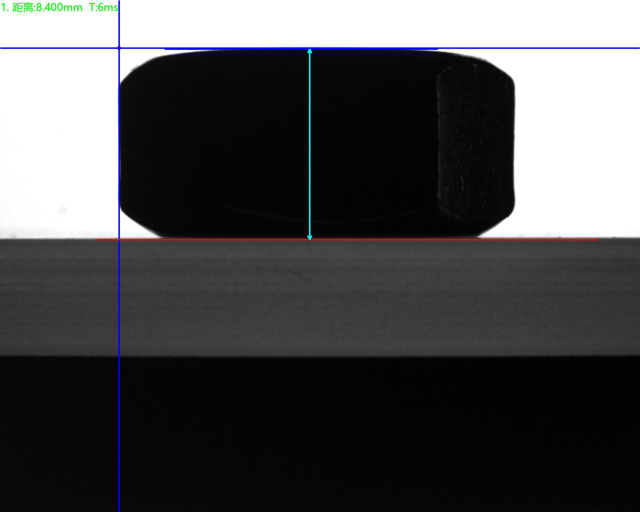

侧面背光检测良品分析图:OK

冲压件外观检测设备

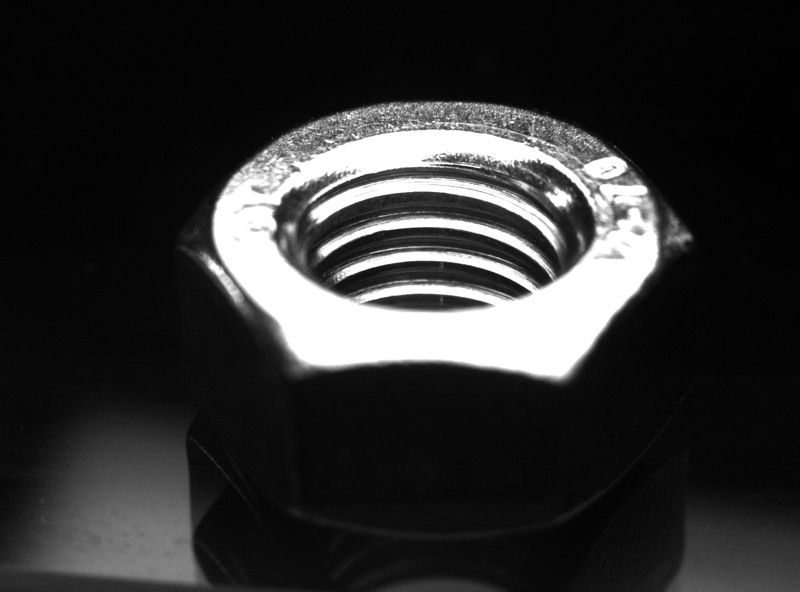

45度正光检测良品原图:

冲压件外观检测设备

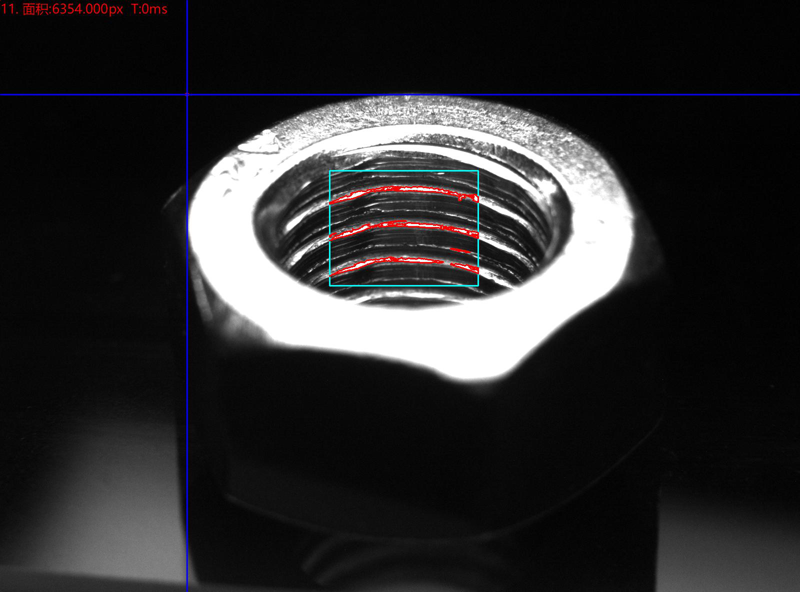

45度正光检测良品分析图:OK

冲压件外观检测设备


45度正光检测不良品分析图:NG             不良特征:牙不完整

冲压件外观检测设备

四、冲压件外观检测设备安装要求:

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
