五金配件检测设备自动化检测五金圆帽外观方案!

作者 : 安徽思普泰克发布时间 : 2020-04-16 浏览 : 434 次
注明:五金配件检测设备检测项目,均需要在影像下清晰可见才能检测 检测效率:每分钟检测数量200-400件(根据样件送料速度)。
一:检测内容及要求

检测工件面积:
              高度8.5mm*宽度10.3mm的整体样件的外观检测

检测内容:
               1:底面检测表面凹槽
               2:侧面检测高度、宽度尺寸
               3:顶部检测表面划伤、碰伤
               4:斜面检测内螺牙有无

注明:五金配件检测设备检测项目,均需要在影像下清晰可见才能检测 检测效率:每分钟检测数量200-400件(根据样件送料速度)。


二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

1:思普泰克视觉检测软件
2:工业电脑
3:显示器   19寸
4:工业相机: 4套,底部检测表面凹槽。侧面检测高度、宽度尺寸。顶部检测表面外观划伤、碰伤。斜面检测螺牙
5:工业镜头:4套FA工业相机
6:专业玻璃盘
7:电磁阀
8:减速机
9:振动柜
10:进料设备(振动盘,直振,控制器)。

五金配件检测设备外观3D立体图

五金配件检测设备自动化

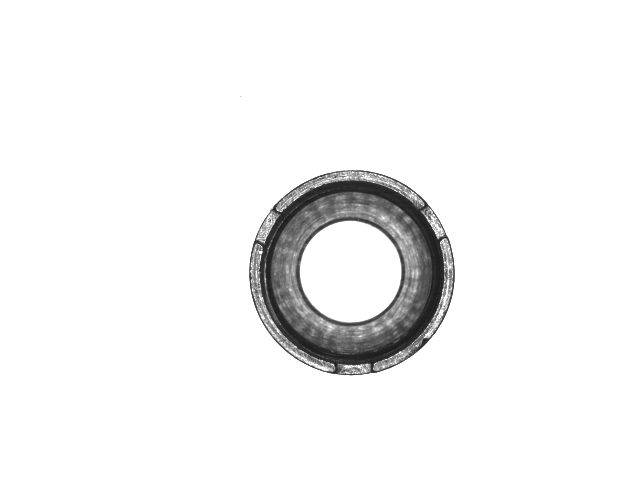

底部检测效果原图:

五金配件检测设备自动化

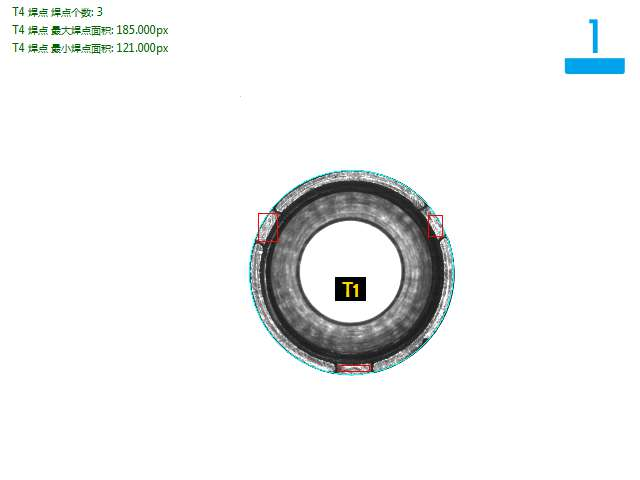

底部检测良品分析图:OK

五金配件检测设备自动化

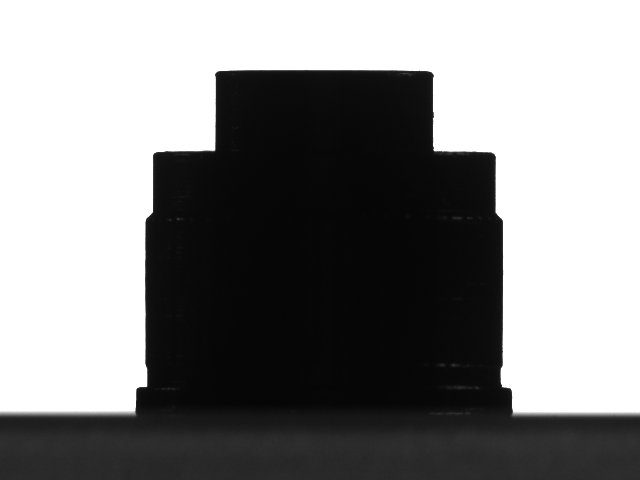

侧面检测效果原图:

五金配件检测设备自动化

侧面检测良品分析图:OK

五金配件检测设备自动化

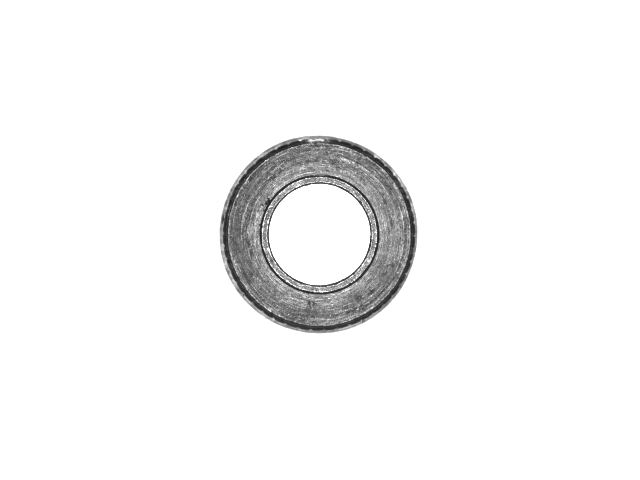

顶部检测效果原图:

五金配件检测设备自动化
顶部检测良品分析图:OK

五金配件检测设备自动化
斜面检测效果原图:

五金配件检测设备自动化

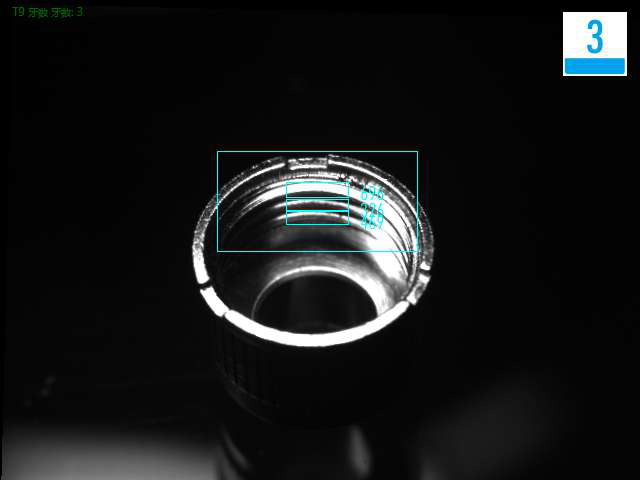

斜面检测良品分析图:OK

五金配件检测设备自动化

四.五金配件检测设备安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。
环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:     交流220V,50Hz,  耗电<1KVA,气压0.35~0.7MPa
