工业外观查设备自动化检测五金件缺陷方案!

返回列表 来源:admin 浏览: 发布日期:2020-04-11 14:31
一:检测内容及要求

检测内容:
               1:顶部背光
               2:侧面背光
注明:工业外观检查设备检测项目,均需要在影像下清晰可见才能检测,检测效率:每分钟检测数量 160-220件(根据样件送料速度)。分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm   型号:SP_T300

1:思普泰克视觉检测软件
2:工业电脑
3:显示器   19寸
4:工业相机: 2套  巴斯勒130W相机
5:工业镜头: 2套定焦远心镜头
6:专业玻璃盘
7:电磁阀
8:减速机
9:振动柜
10:进料设备(振动盘,直振,控制器)。

工业外观检查设备外观3D立体图

工业外观检查设备工业外观检查设备

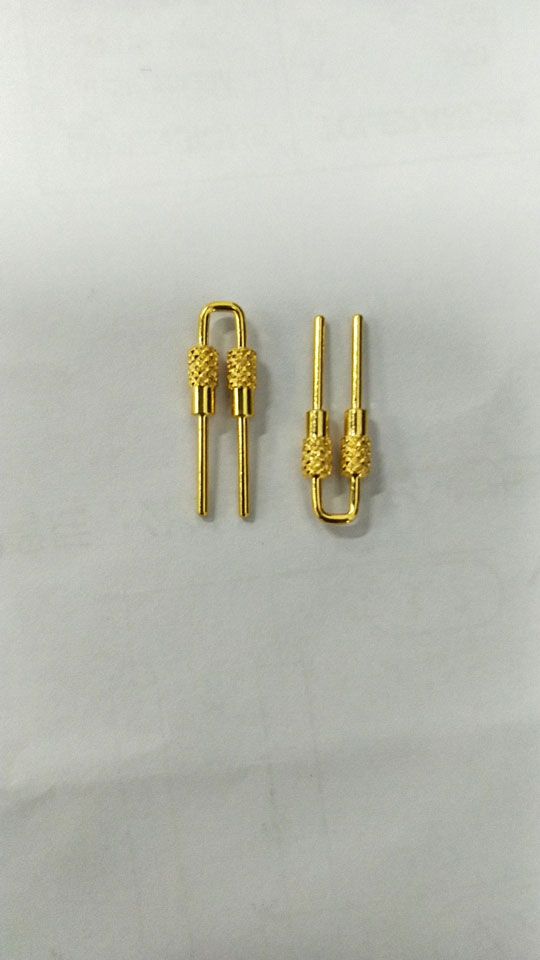

产品检测原图

工业外观检查设备

三:1 顶部检测方式

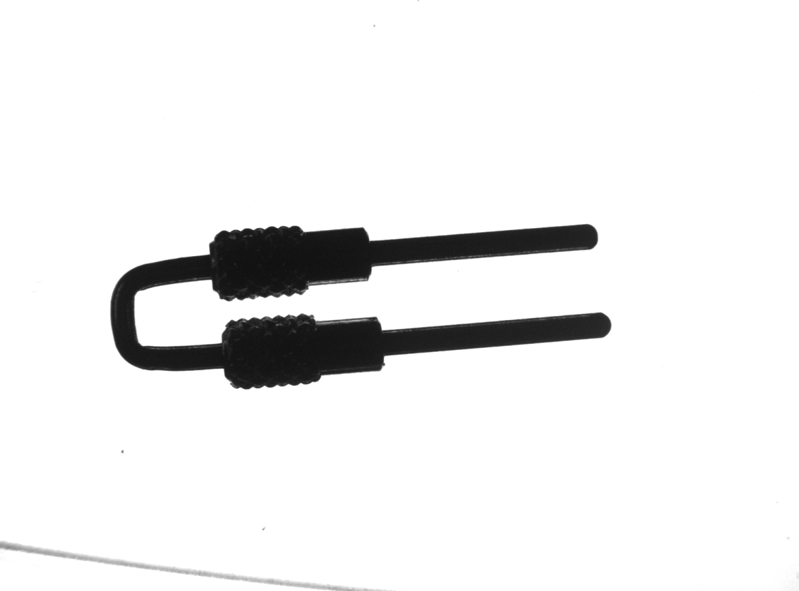

顶部检测样件原图:

工业外观检查设备

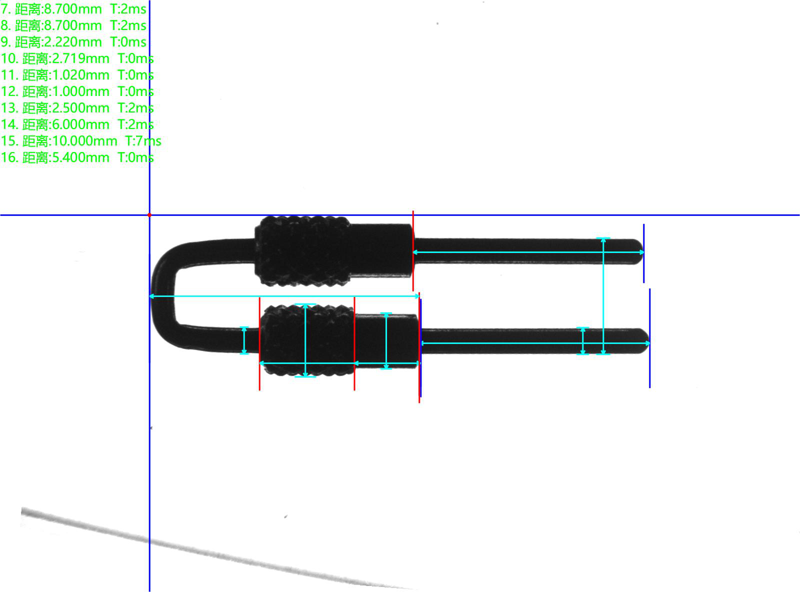

顶部检测良品分析图:OK

工业外观检查设备

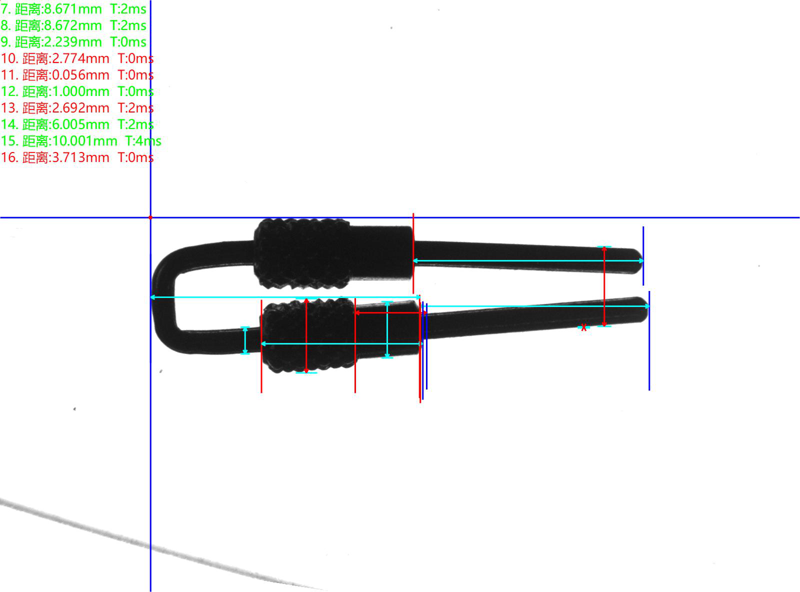

顶部检测內缩不良品分析图:NG

工业外观检查设备

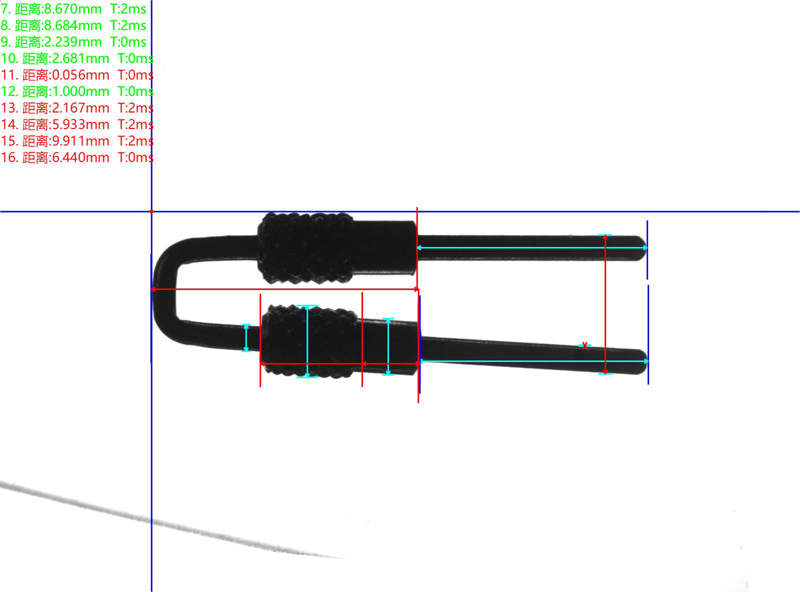

顶部检测外扩不良品分析图:NG

工业外观检查设备

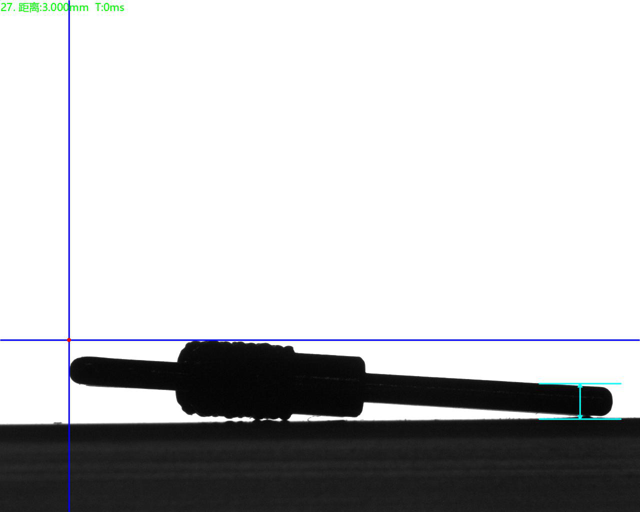

侧面检测良品分析图:OK

工业外观检查设备

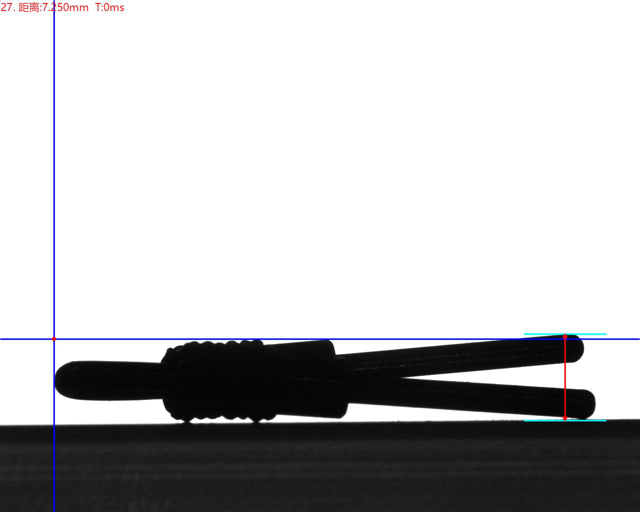

侧面检测上下错位不良品分析图:NG

工业外观检查设备

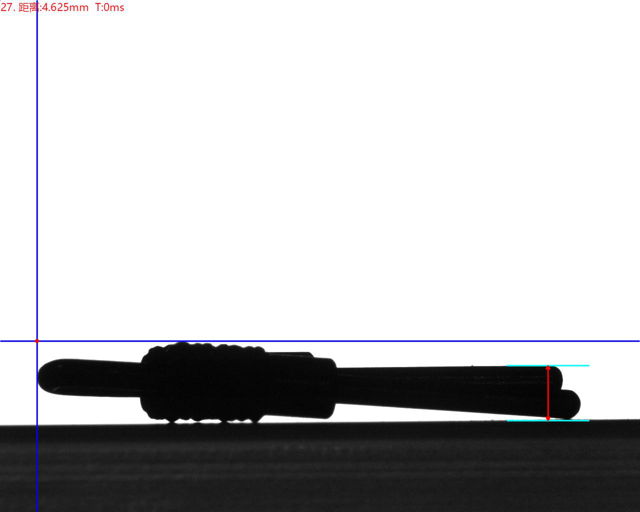

侧面检测上下错位不良品分析图:NG

工业外观检查设备
