五金配件检测设备自动化检测外观案例!

返回列表 来源:admin 浏览: 发布日期:2020-04-07 16:45
一、检测内容及要求

检测内容:
       最大尺寸直径28mm*高8mm的产品的外观检测

序号

检测位置

检测方式

是否可检


1 内底部压伤 底部正光检测 明显缺陷可检
2 内底部梅花(有无) 底部正光检测 可检
3 内底部梅花(缺损) 底部正光检测 可检
4 顶部压伤 顶部正光检测 明显缺陷可检
5 柱身高度 侧面背光检测 可检
6 最大外圈(翻边)高度 侧面背光检测 可检
7 总高、柱身尺寸 侧面背光检测 可检
8 最大直径(最大外圈) 顶面背光检测 可检

五金配件检测设备自动化检测外观,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于150件(取决于产品送料速度)。

样品图:

五金配件检测设备自动化检测外观

设备外观3D立体图

五金配件检测设备自动化检测外观
二、设备组成及主要机构

设备型号:SP-T300标准设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 6套
5 相机调节模组 SIPOTEK定制 6套
6 工业镜头 FA高清光学工业镜头 6套
7 光源 定制光学自适应光源 6套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套
三、样件测试图片:
底部正光检测原图:

五金配件检测设备自动化检测外观

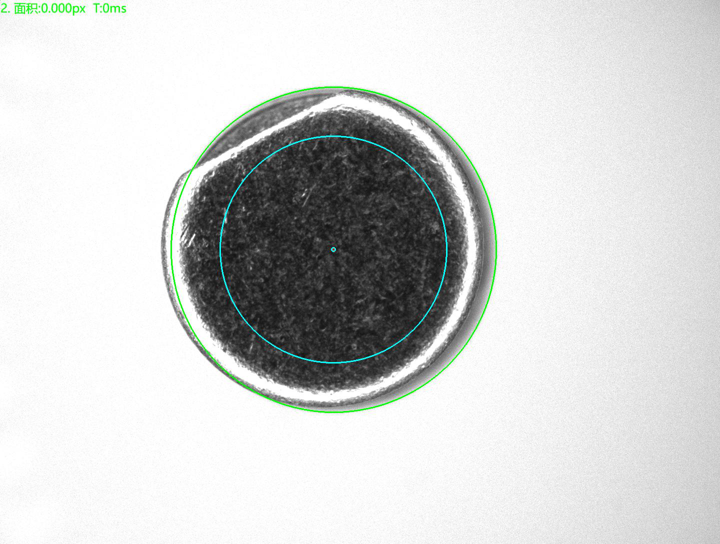

底部正光检测良品分析图:OK

五金配件检测设备自动化检测外观

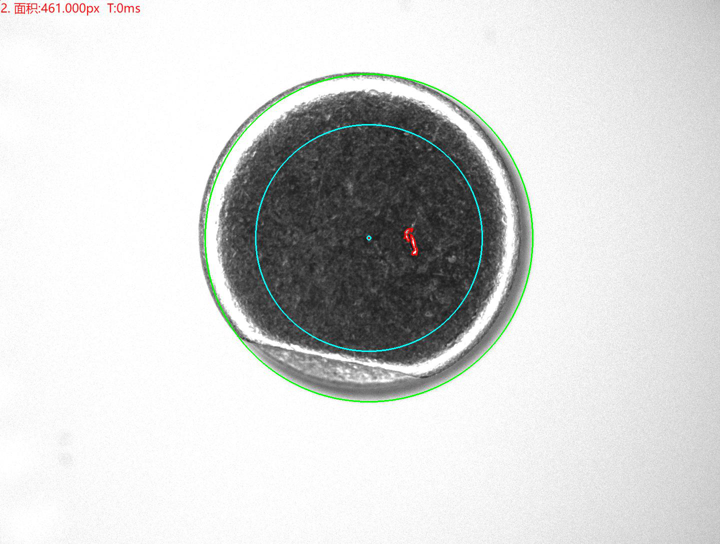

底部正光检测不良品分析图:NG      不良特征: 内底部压伤      分析结果:可检

五金配件检测设备自动化检测外观

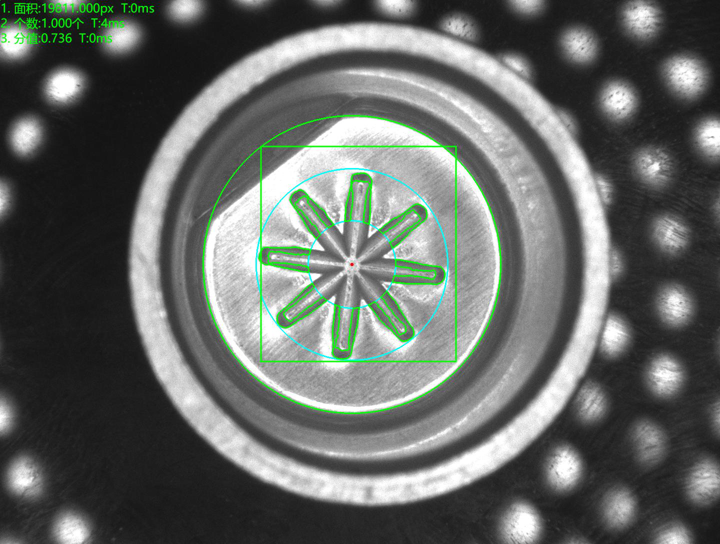

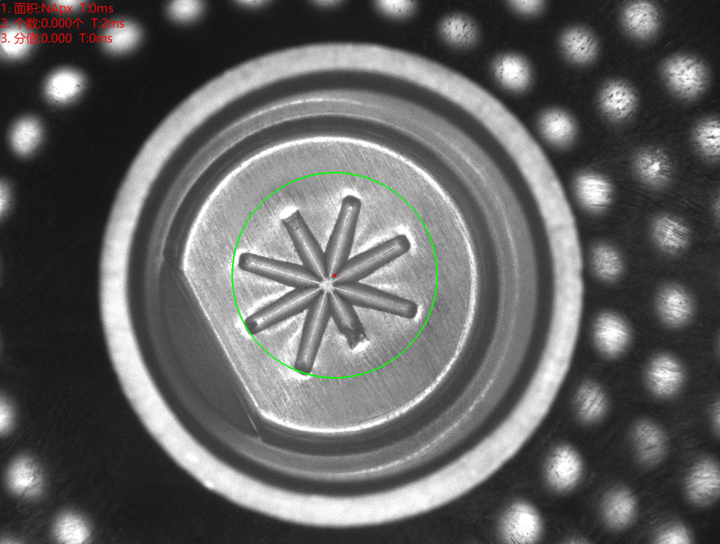

底面正光检测良品分析图:OK

五金配件检测设备自动化检测外观

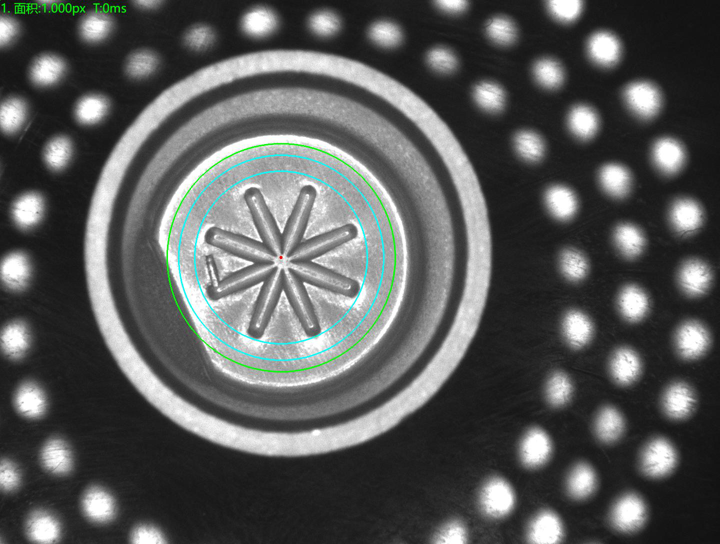

底面正光检测不良品分析图:NG      不良特征: 梅花不全     分析结果:可检

五金配件检测设备自动化检测外观

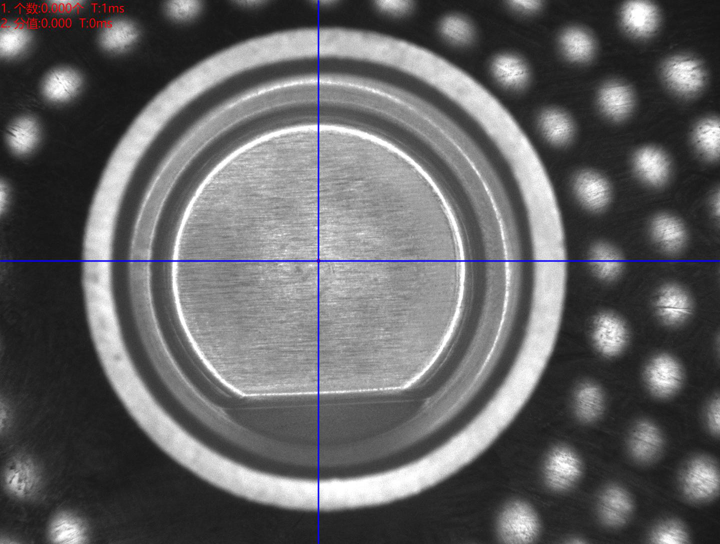

底面正光检测不良品分析图:NG      不良特征: 无梅花      分析结果:可检

底面正光检测不良品分析图


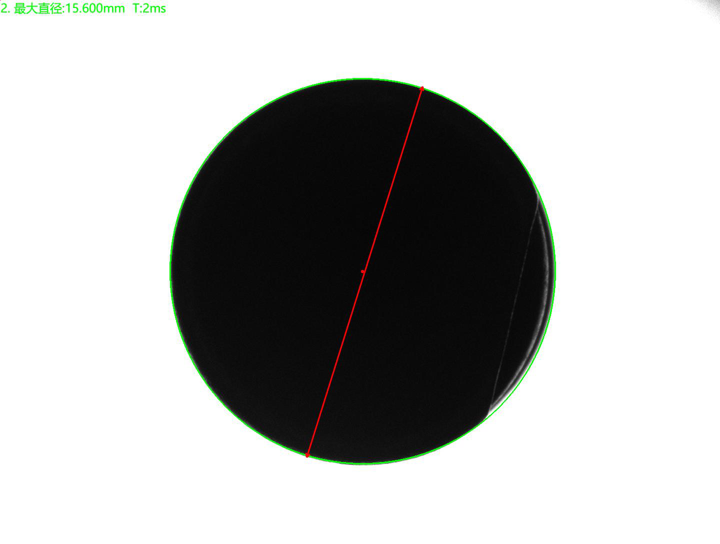

顶面正光检测良品分析图:OK

顶面正光检测良品分析图

顶面正光检测不良品分析图:NG      不良特征:压伤       分析结果:可检

顶面正光检测不良品分析图

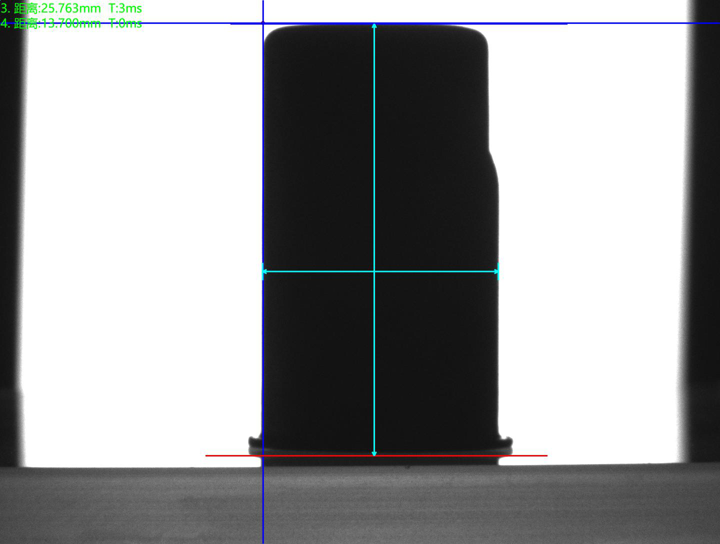

侧面背光检测良品分析图:OK

侧面背光检测良品分析图

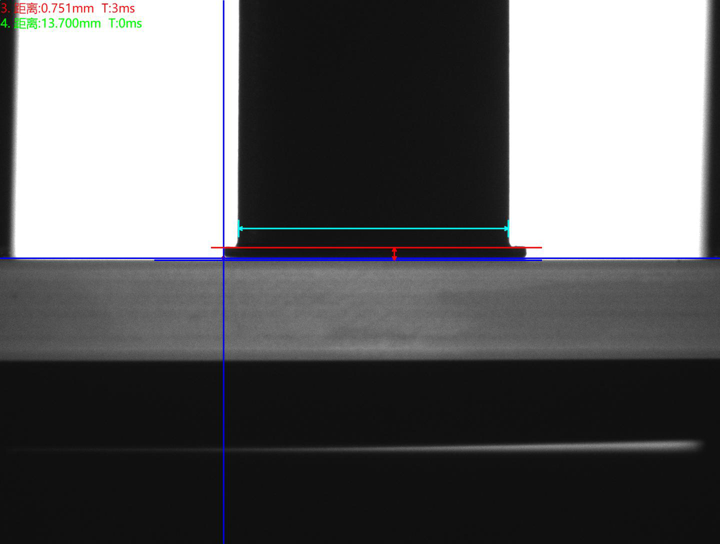

侧面背光检测不良品分析图:NG      不良特征: 裂盒      分析结果:可检

侧面背光检测不良品分析图

侧面背光检测良品分析图:OK

侧面背光检测良品分析图

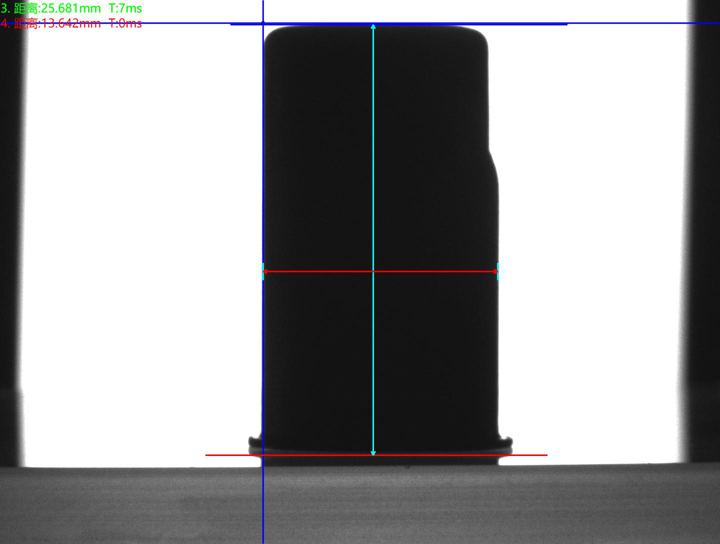

侧面背光检测不良品分析图:NG      不良特征: 尺寸不良     分析结果:可检

侧面背光检测不良品分析图

侧面背光检测良品分析图:OK

侧面背光检测良品分析图
侧面背光检测不良品分析图:NG      不良特征: 尺寸不良     分析结果:可检

侧面背光检测不良品分析图
