自动化视觉检测设备检测五金件外观方案!

返回列表 来源:admin 浏览: 发布日期:2020-04-03 16:32
一、检测内容及要求

检测内容:
       产品的外观检测
序号

检测方式 是否可检
1 内孔有渣 底部正光源检测 可检
2 没牙          斜45°条光源检测 可检
3 偏大、偏小 侧面背光源检测 可检
4 圆心有渣 顶部背光源检测 可检

注明:自动化视觉检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

二、设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 SONY工业相机 4套
5 相机调节模组 SIPOTEK定制 4套
6 工业镜头 FA高清光学工业镜头 4套
7 光源 定制光学自适应光源 4套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套

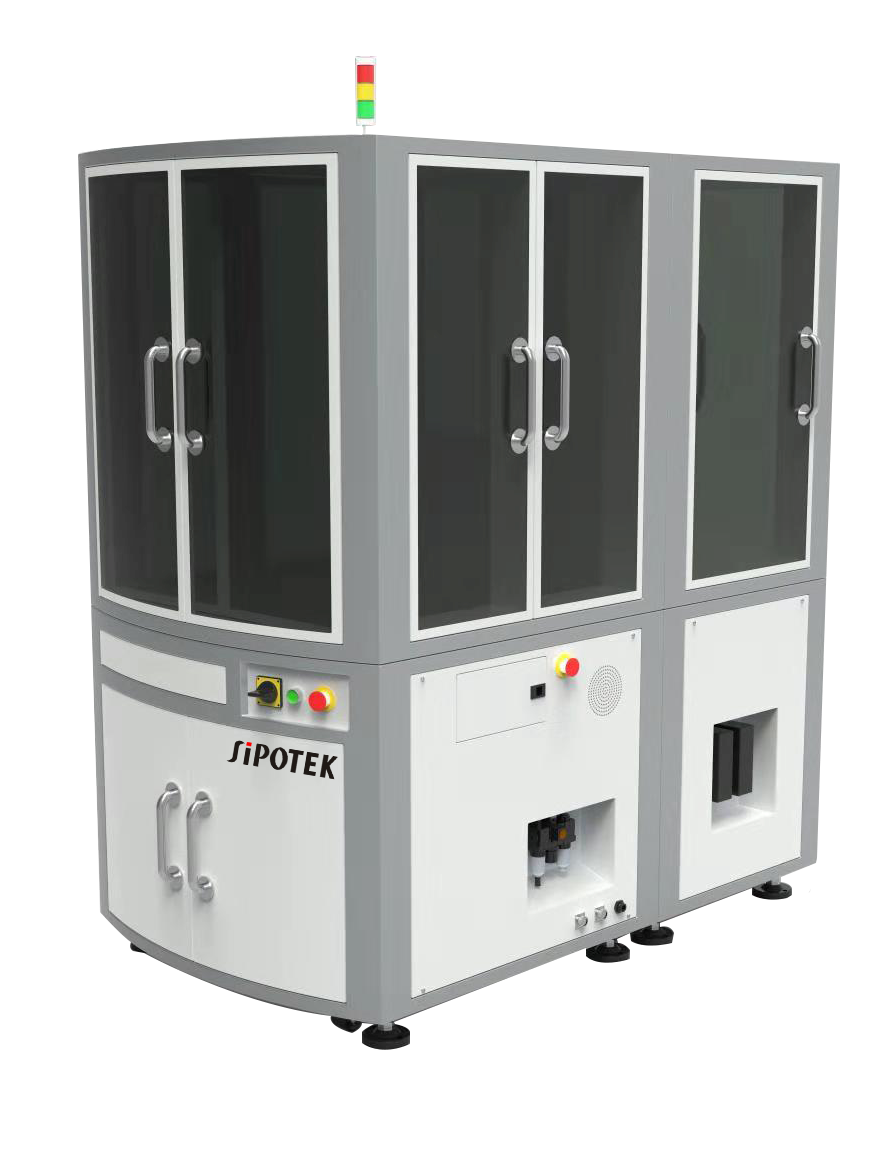

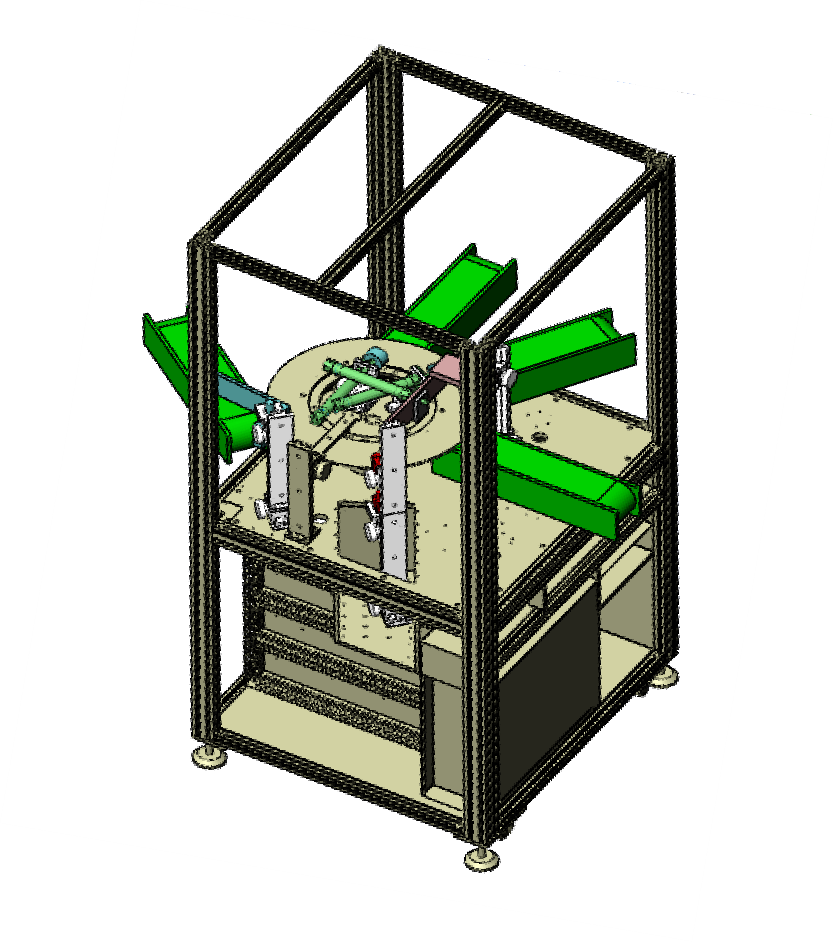

自动化视觉检测设备外观3D立体图

自动化视觉检测设备

自动化视觉检测设备

三、样件测试图片:
底部正光检测良品原图:

自动化视觉检测设备

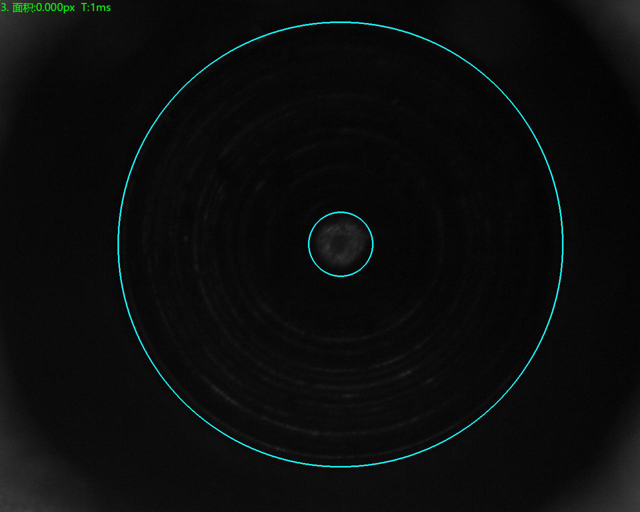

底部正光检测良品分析图:OK

自动化视觉检测设备

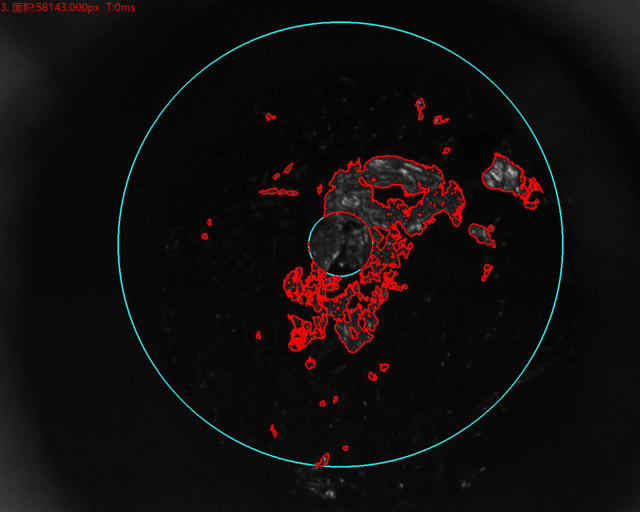

底部正光检测不良品分析图:NG      不良特征:内孔有渣

自动化视觉检测设备

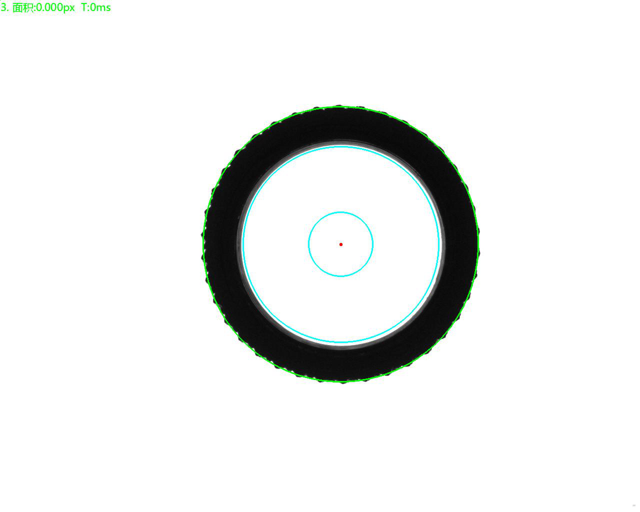

顶部背光检测良品分析图:OK

自动化视觉检测设备

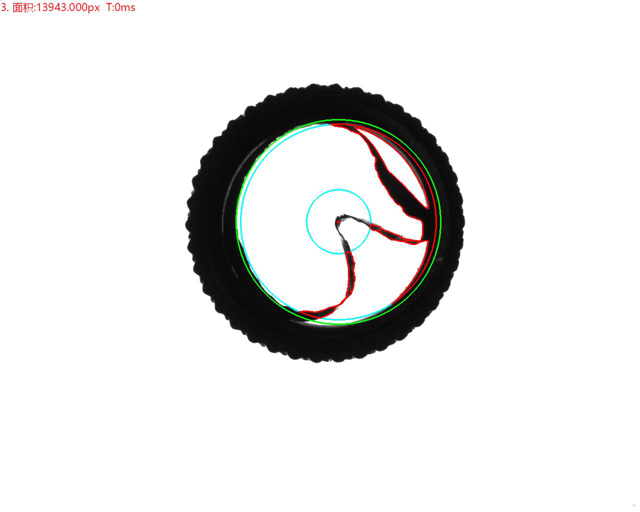

顶部背光检测不良品分析图:NG      不良特征:内圆有渣

自动化视觉检测设备

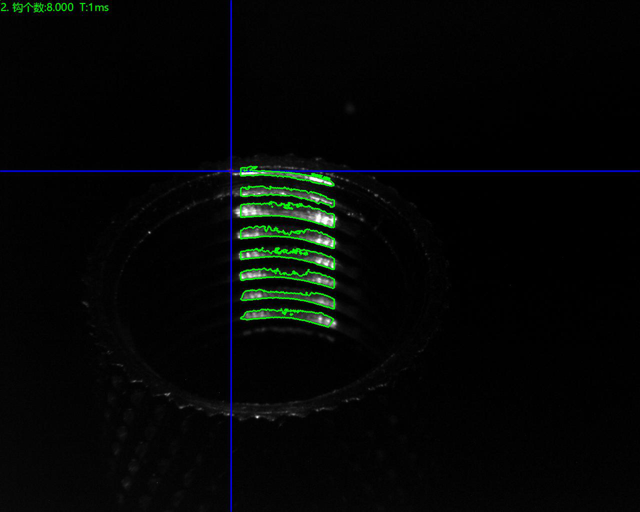

斜面条光检测良品分析图:OK

自动化视觉检测设备

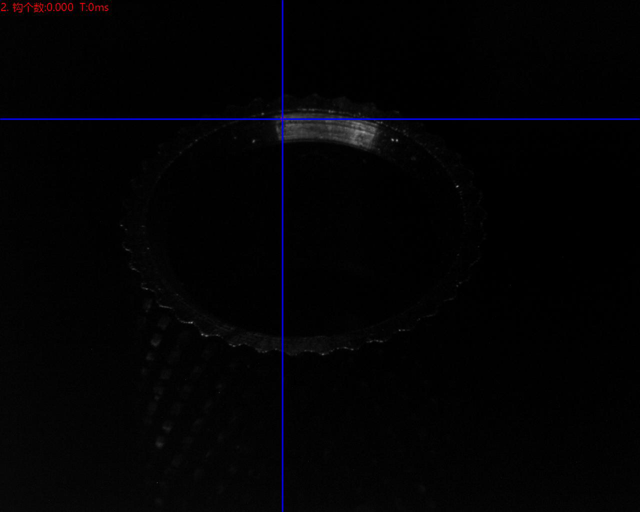

斜面条光检测不良品分析图:NG      不良特征:无牙

自动化视觉检测设备

侧面背光检测良品分析图:OK

自动化视觉检测设备

侧面背光检测不良品分析图:NG      不良特征:总长偏小

自动化视觉检测设备

侧面背光检测不良品分析图:NG      不良特征:槽径偏大

自动化视觉检测设备


自动化视觉检测设备的优势



  在检测行业,与人类视觉相比,机器视觉优势明显
  - 精确度高:人类视觉是64灰度级,且对微小目标分辨力弱;机器视觉可显著提高灰度级,同时可观测微米级的目标;
  - 速度快:人类是无法看清快速运动的目标的,机器快门时间则可达微秒级别;
  - 稳定性高:光学检测设备解决了人类一个非常严重的问题,不稳定,人工目检是劳动非常枯燥和辛苦的行业,无论你设计怎样的奖惩制度,都会发生比较高的漏检率。但是光学检测设备则没有疲劳问题,没有情绪波动,只要是你在算法中写好的东西,每一次都会认真执行。在质控中大大提升效果可控性。
  - 信息的集成与留存:机器视觉获得的信息量是全面且可追溯的,相关信息可以很方便的集成和留存。
