自动化视觉检测设备检测金属件外观缺陷方案！
注明：自动化视觉检测设备，均需在影像下清晰可见才能检测，检测效率：每分钟检测数量 不低于170件(取决于产品送料速度)。
商务咨询：178-5603-5060（微信同号）
一、检测内容及要求
检测内容：
产品的外观检测
注明：自动化视觉检测设备，均需在影像下清晰可见才能检测，检测效率：每分钟检测数量 不低于170件(取决于产品送料速度)。
顶部正光检测不良品分析图：NG 不良原因：缺陷 分析结果：可检
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 缺陷 | 环形光源 | 可检 |
注明：自动化视觉检测设备，均需在影像下清晰可见才能检测，检测效率：每分钟检测数量 不低于170件(取决于产品送料速度)。
二、设备组成及主要机构

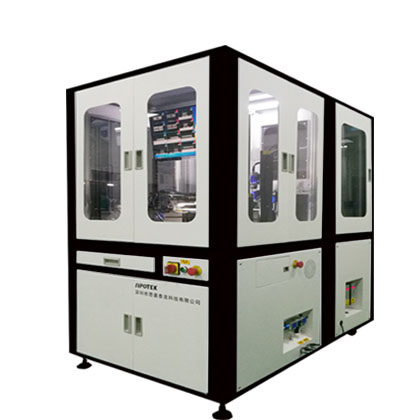

设备型号：SP-T300标准检测设备 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 2套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 2套 |
| 6 | 工业镜头 | 远心高清光学工业镜头 | 2套 |
| 8 | 光源 | 定制光学自适应光源 | 2套 |
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
| 9 | 控制系统 | SIPOTEK定制 | 1套 |
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |

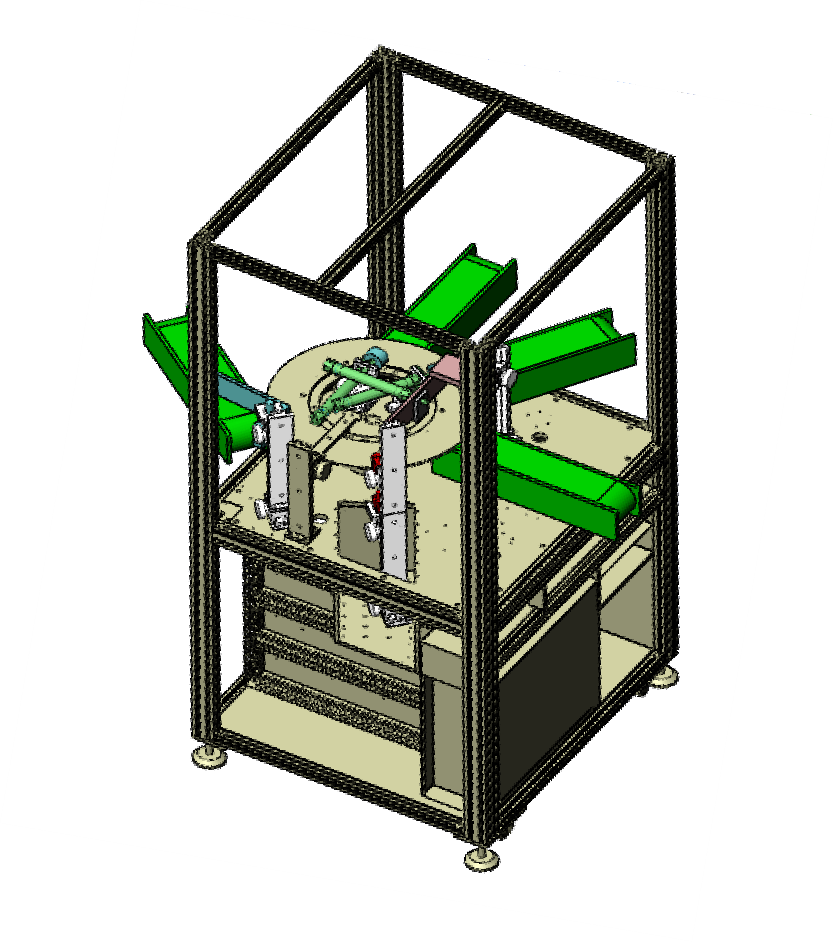

设备外观3D立体图
三、样件测试图片:

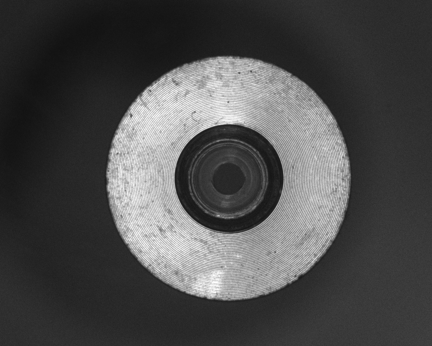

顶部正光检测原图：
三、样件测试图片:
顶部正光检测原图：

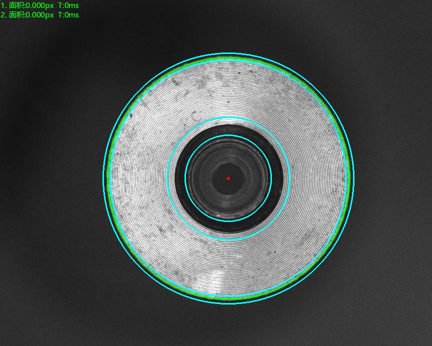

顶部正光检测良品分析图：OK

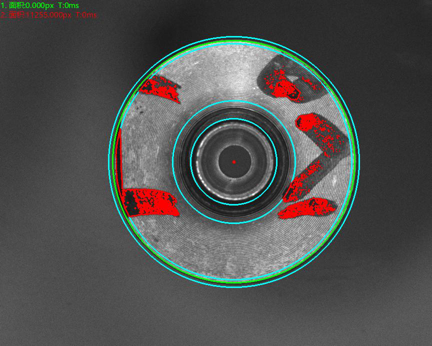

顶部正光检测不良品分析图：NG 不良原因：缺陷 分析结果：可检

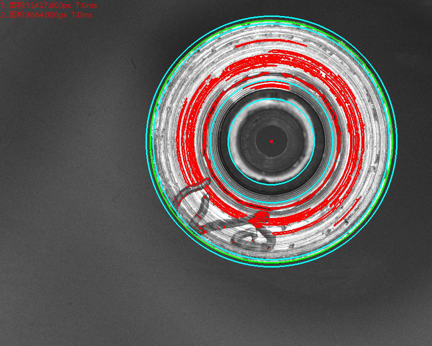

顶部正光检测不良品分析图：NG 不良原因：刮伤 分析结果：可检

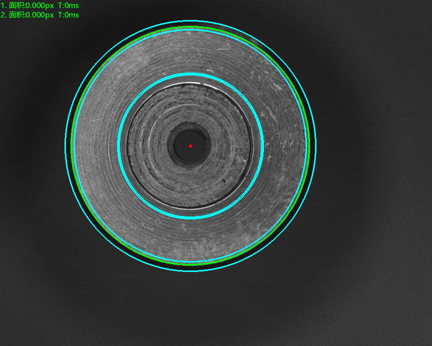

底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良原因：缺陷 分析结果：可检
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
安徽思普泰克从事自动化视觉检测设备长达18年，专业提供机器视觉检测产品方案，如需获取产品检测方案请登录安徽思普泰克官网咨询相关工作人员：www.sipoah.com
安徽思普泰克从事自动化视觉检测设备长达18年，专业提供机器视觉检测产品方案，如需获取产品检测方案请登录安徽思普泰克官网咨询相关工作人员：www.sipoah.com
