自动化视觉检测设备检测金属器件外观缺陷方案！
注明：自动化视觉检测设备，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于90件(取决于产品送料速度)。
商务咨询：178-5603-5060（微信同号）
一、检测内容及要求
检测内容：
最大尺寸长4mm*宽4mm*高18mm的产品的尺寸检测
注明：自动化视觉检测设备，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于90件(取决于产品送料速度)。

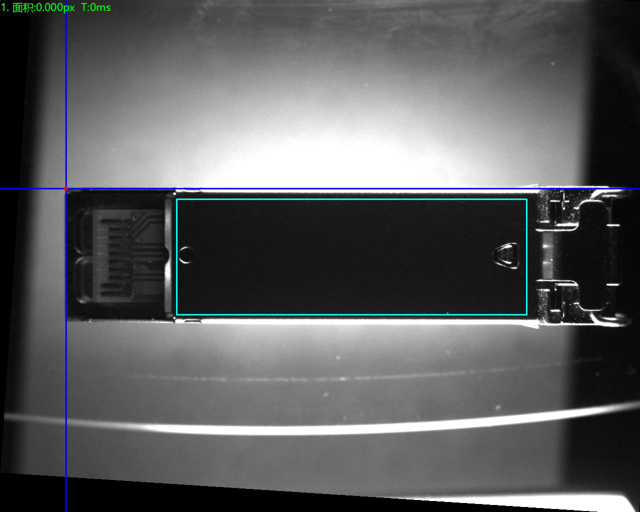

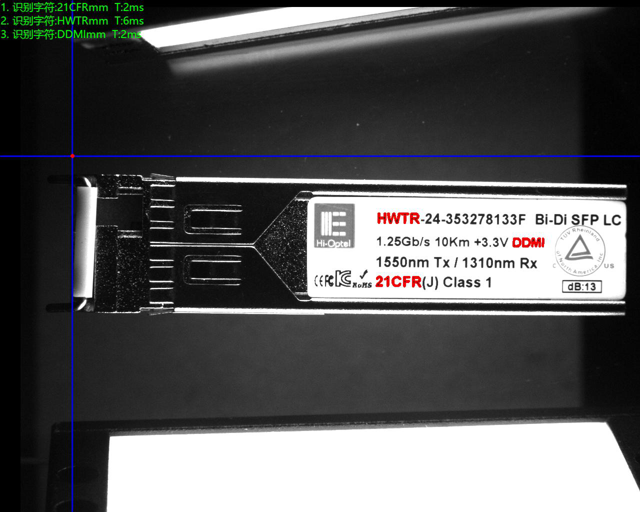

底部正光检测良品分析图：OK

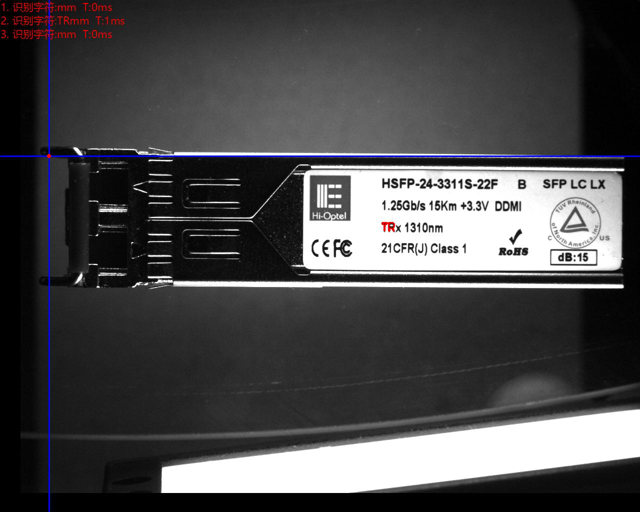

底部正光检测不良品分析图：NG 不良特征： 字符缺陷 分析结果：可检

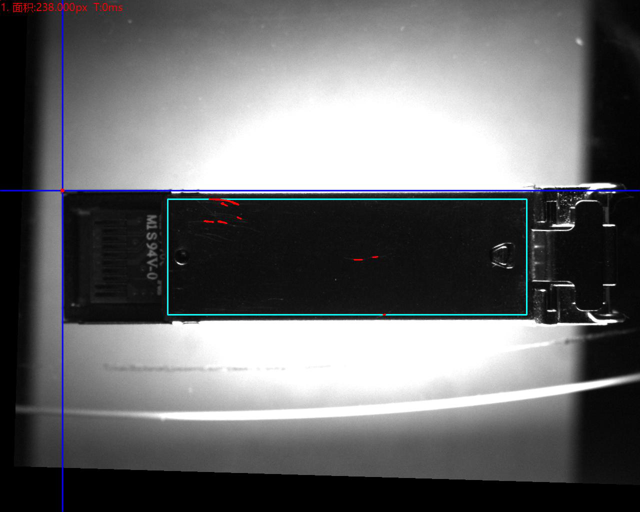

顶部正光检测不良品分析图：NG 不良特征： 表面划痕 分析结果：可检

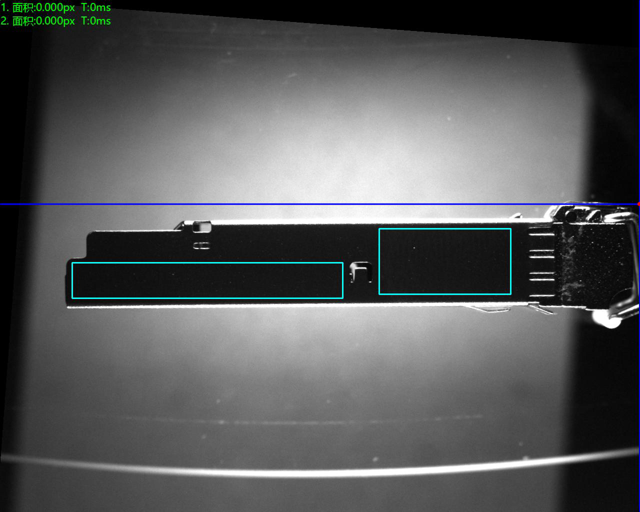

侧面正光检测良品分析图：OK

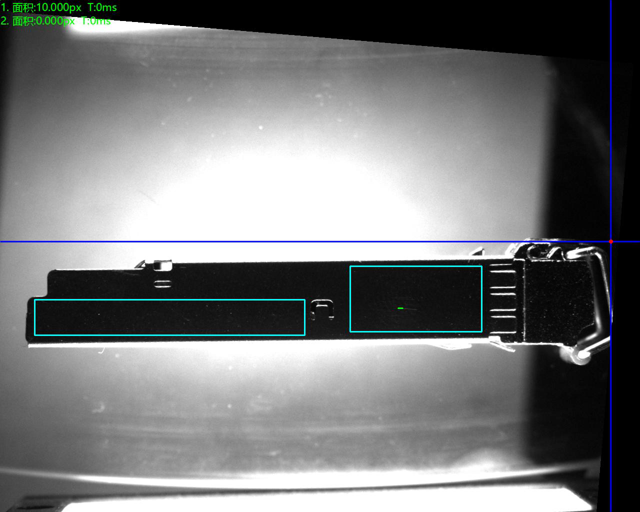

侧面正光检测不良品分析图：NG 不良特征： 表面划痕 （轻微） 分析结果：不可检
四、系统安装要求:
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 表面划痕 | 正光检测 | 可检 |
| 2 | 字符缺陷 | 正光检测 | 可检 |
| 4 |
|
|
|
| 5 |
|
|
|
| 6 | 表面划痕 |
|
轻微不可检 |
| 7 | 字符缺陷 |
|
只可检英文或字母 |
注明：自动化视觉检测设备，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于90件(取决于产品送料速度)。

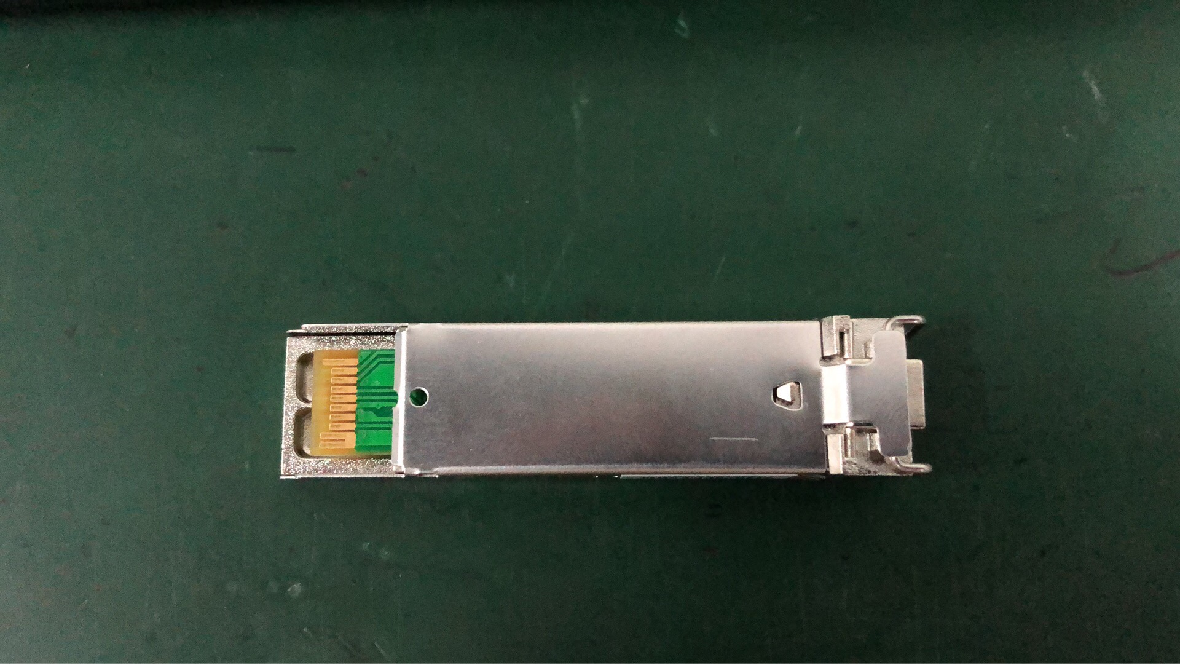

样品图：
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Basler工业相机 | 4套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 4套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 4套 |
|
| 7 | 光源 | 定制光学自适应光源 | 6套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|

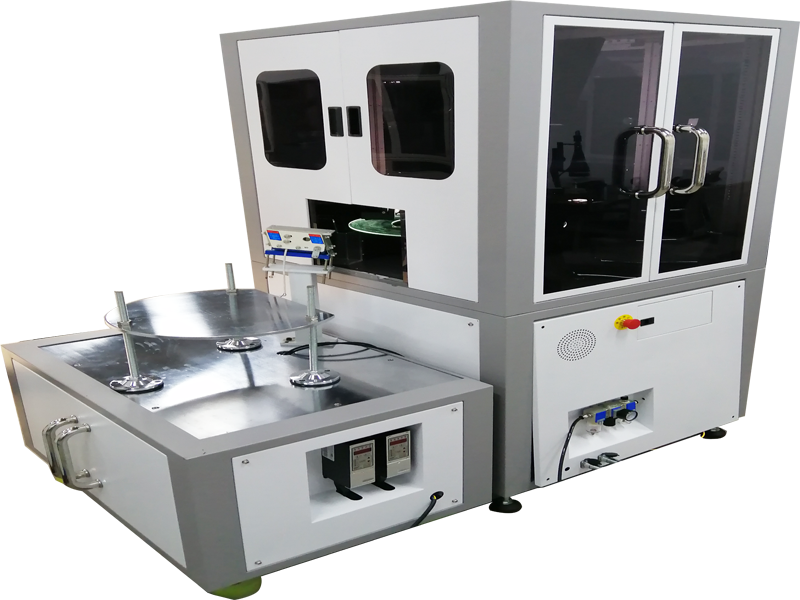

自动化视觉检测设备外观3D立体图
三、样件测试图片:
底部正光检测原图：
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良特征： 字符缺陷 分析结果：可检
底部正光检测良品分析图：OK
顶部正光检测不良品分析图：NG 不良特征： 表面划痕 分析结果：可检
侧面正光检测良品分析图：OK
侧面正光检测不良品分析图：NG 不良特征： 表面划痕 （轻微） 分析结果：不可检
侧面正光检测良品分析图：OK
四、系统安装要求:
设备放置的检测空间: 在流水线上并入安装安徽思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
更多检测方案请登录安徽思普泰克官网获取：www.sipoah.com
