螺丝筛选机筛选螺丝缺陷方案!

作者 : 安徽思普泰克发布时间 : 2020-02-28 浏览 : 114 次
注明:螺丝筛选机,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 开裂 60°环形正光检测 可检
2 缺牙 正光检测 可检

注明:螺丝筛选机检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

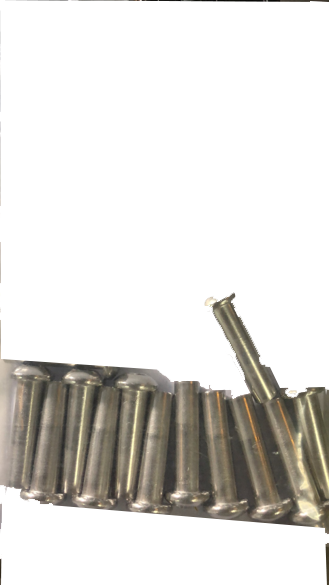

样品图:

二、螺丝筛选机组成及主要机构

螺丝筛选机型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         螺丝筛选机组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 2套
5 相机调节模组 SIPOTEK定制 2套
6 工业镜头 FA高清光学工业镜头 2套
7 工业镜头 远心高清光学工业镜头 0套
8 光源 定制光学自适应光源 3套
9 检测平台 专业光学玻璃载台 1套
10 伺服电机 松下·PANASONIC 1套
11 控制系统 SIPOTEK定制 1套
12 PLC运动协作 松下·PANASONIC 1套

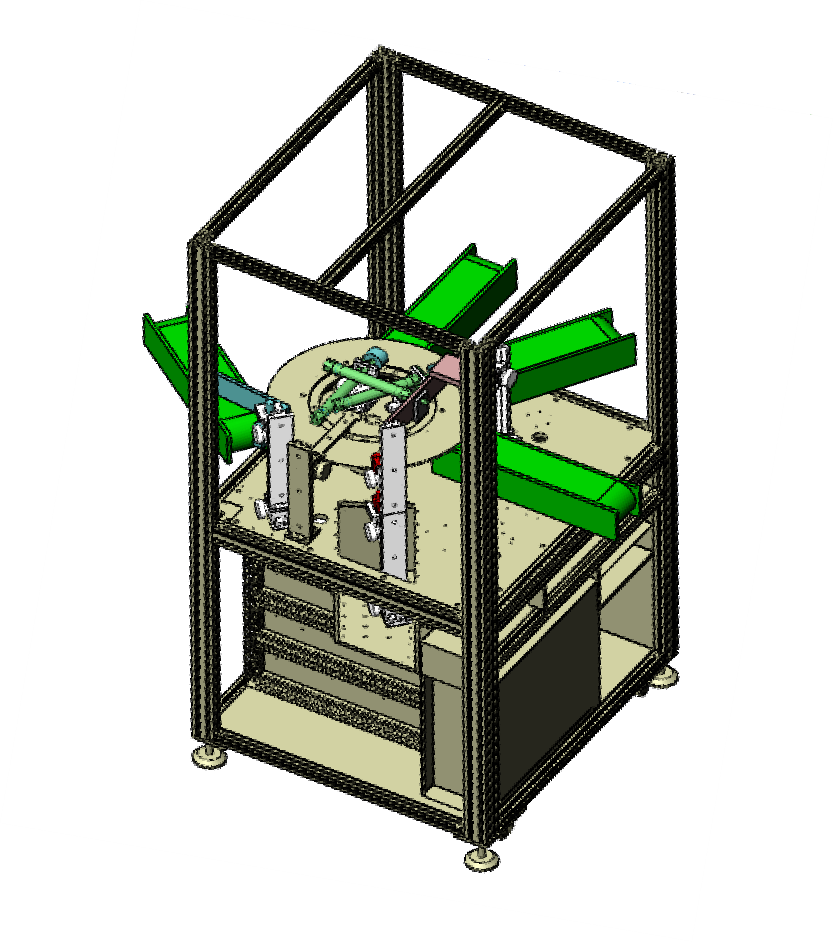

螺丝筛选机外观3D立体图

螺丝筛选机螺丝筛选机
三、样件测试图片:
底部正光检测原图:
螺丝筛选机

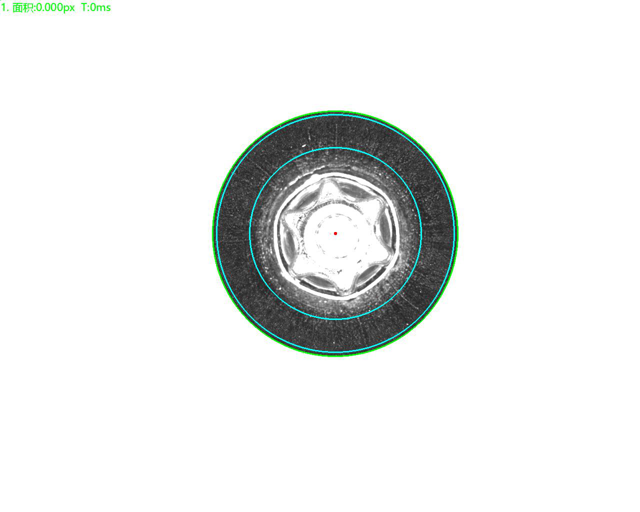

底部正光检测良品分析图:OK
螺丝筛选机
底部正光检测不良品分析图:NG         不良原因:开裂         评估结果:可检
螺丝筛选机

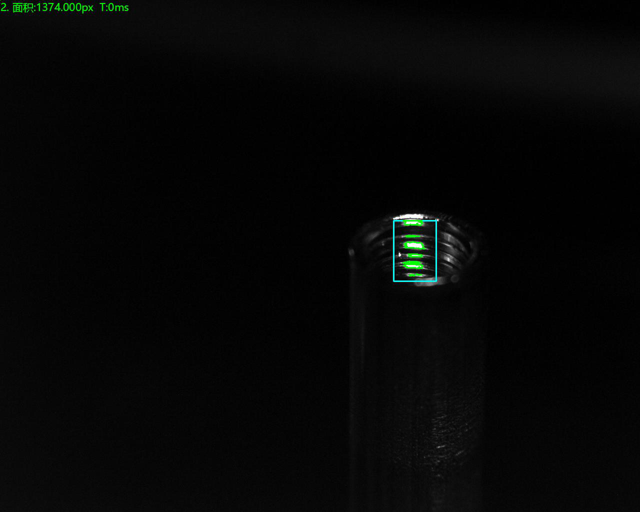

2.45°侧面正光检测良品分析图:OK

螺丝筛选机

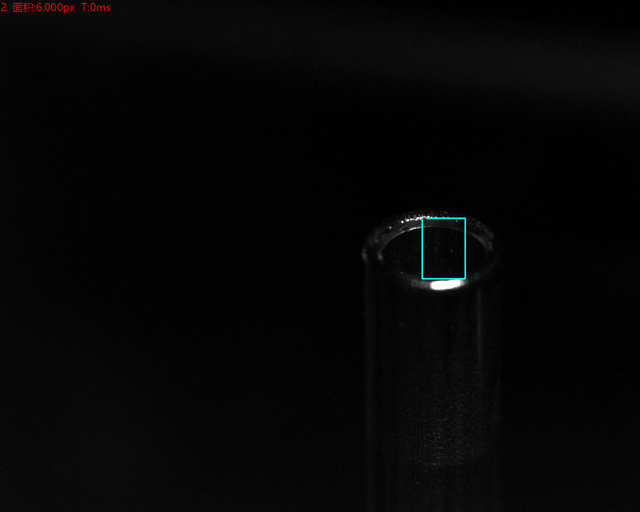

2.45°侧面正光检测不良品分析图:NG         不良原因:缺牙         评估结果:可检

螺丝筛选机

获取螺丝筛选机更多筛选案例可登陆安徽思普泰克官网查阅:https://www.sipoah.com
