冲压件外观检测设备自动化检测金属管外观方案!

返回列表 来源:admin 浏览: 发布日期:2020-05-13 15:18
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 大头端裂纹 正光检测 可检

注明:冲压件外观检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于140件(取决于产品送料速度)。

样品图:

冲压件外观检测设备
二、设备组成及主要机构

设备型号:云盘高速检测机2口下料 (方形)                  外形尺寸950*850*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  22”液晶显示器 1台
4 工业相机 SONY工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 远心高清光学工业镜头 1套
7 环形光源 定制光学自适应光源 1套
8 控制系统 SIPOTEK定制 1套
9 伺服电机 松下 1套
10 减速机 SIPOTEK定制 1套
11 工作台面 SIPOTEK定制(分度盘) 1套

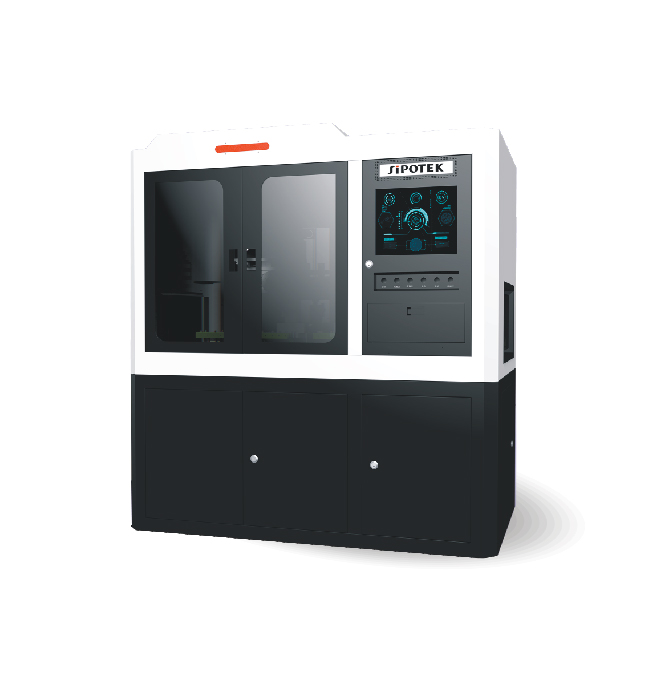

冲压件外观检测设备外观-3D立体图

冲压件外观检测设备

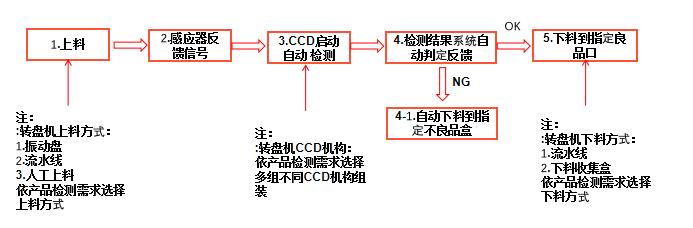

冲压件外观检测设备检测流程
冲压件外观检测设备
三、样件测试图片:
底部正光检测良品分析图:OK

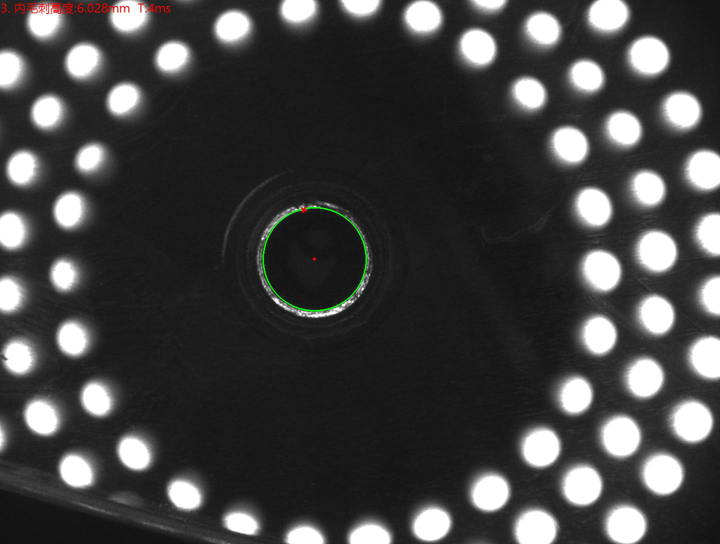

冲压件外观检测设备

底部正光检测不良品分析图:NG      不良特征:头部裂纹

冲压件外观检测设备

四、
冲压件外观检测设备安装要求:

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。

        现代工业自动化生产中涉及到各种各样的检验、生产监视和零件识别应用,如汽车零配件批量加工的尺寸检查和自动装配的完整性检查、电子装配线的元件自动定位、IC上的字符识别等。通常这种带有高度重复性和智能性的工作是由肉眼来完成的,但在某些特殊情况下,如对微小尺寸的精确快速测量、形状匹配以及颜色辨识等,依靠肉眼根本无法连续稳定地进行,其它物理量传感器也难以胜任。

  人们开始考虑用CCD照相机抓取图像后送入计算机或专用的图像处理模块,通过数字化处理,根据像素分布和亮度、颜色等信息来进行尺寸、形状、颜色等的判别。这种方法是把计算机处理的快速性、可重复性与肉眼视觉的高度智能化和抽象能力相结合,由此产生了机器视觉检测技术的概念。
