过滤网缺陷检测设备检测金属管外观尺寸方案!

返回列表 来源:admin 浏览: 发布日期:2020-05-09 13:11
一、检测内容及要求

检测内容:
       产品的尺寸、外观检测
序号 检测位置 检测方式 是否可检
1 总长 背光检测 可检
2 外径 背光检测 可检
3 错位 背光检测 可检
4 插拔力过大 背光检测 可检

注明:过滤网缺陷检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

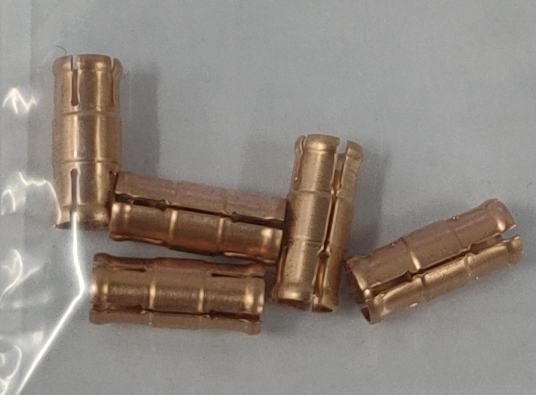

样品图:

过滤网缺陷检测设备

二、设备组成及主要机构

设备型号:云盘高速检测机2口下料 (方形)                  外形尺寸950*850*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  22”液晶显示器 1台
4 工业相机 SONY工业相机 2套
5 相机调节模组 SIPOTEK定制 2套
6 工业镜头 远心高清光学工业镜头 2套
7 环形光源 定制光学自适应光源 2套
8 控制系统 SIPOTEK定制 1套
9 伺服电机 松下 1套
10 减速机 SIPOTEK定制 1套

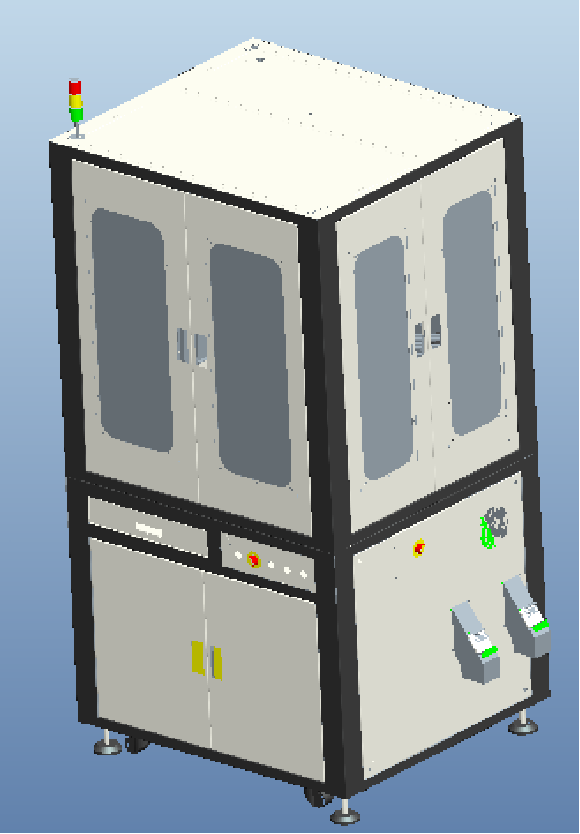

设备外观-3D立体图

过滤网缺陷检测设备

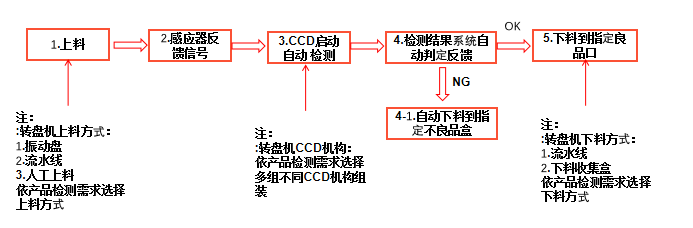

设备检测流程

过滤网缺陷检测设备
三、样件测试图片:
侧面背光检测良品分析图:OK

过滤网缺陷检测设备

侧面背光检测不良品分析图:NG          不良特征:错位

过滤网缺陷检测设备

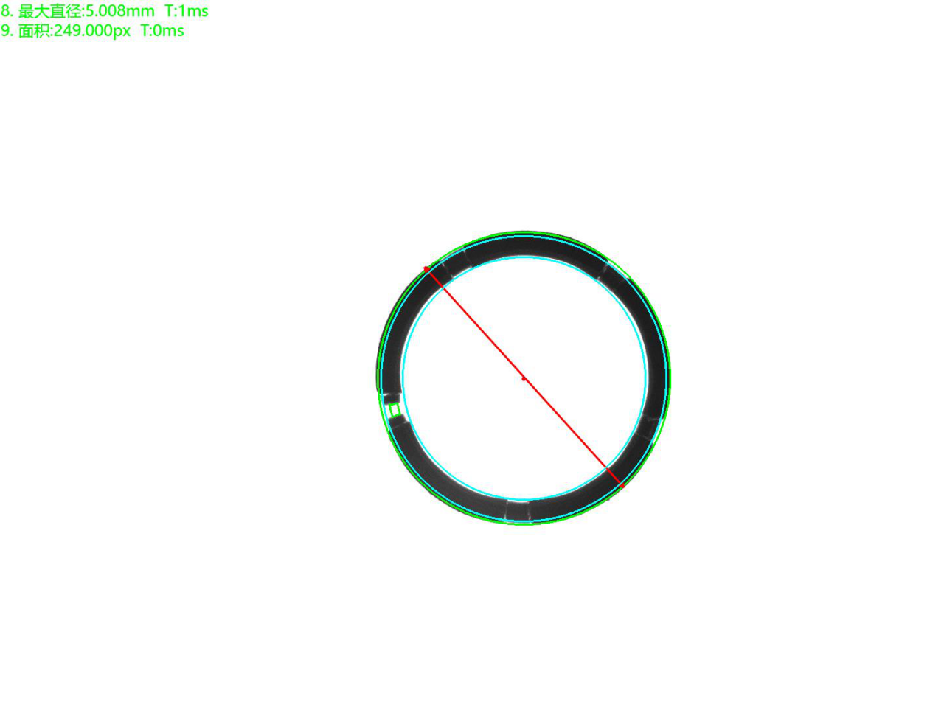

顶部背光检测良品分析图:OK

过滤网缺陷检测设备
顶部背光检测良品分析图:OK
过滤网缺陷检测设备

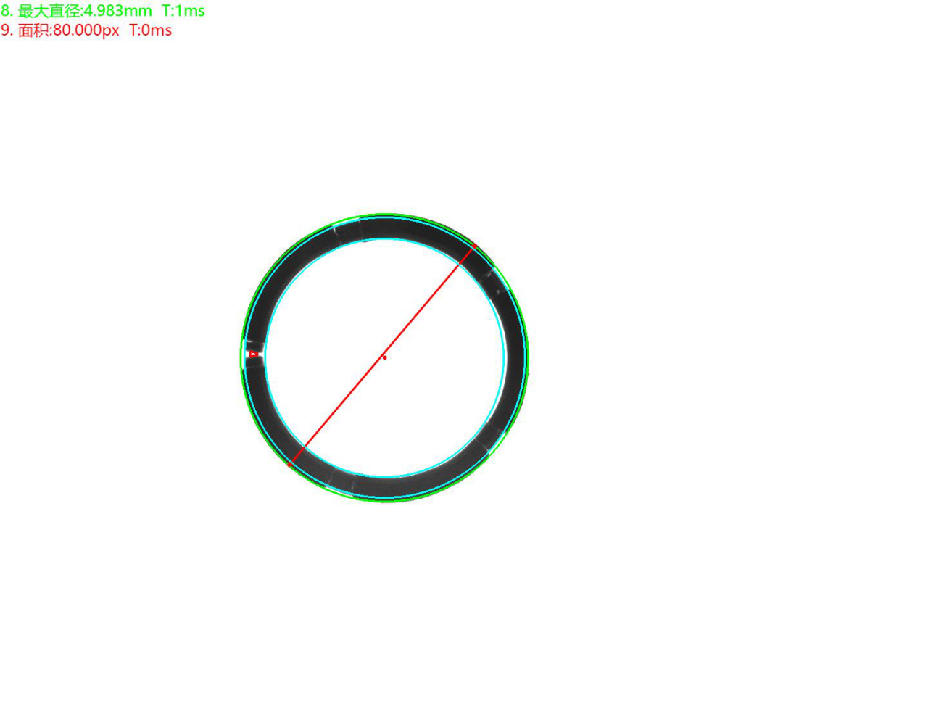

顶部背光检测不良品分析图:NG          不良特征:插拔力过大

过滤网缺陷检测设备

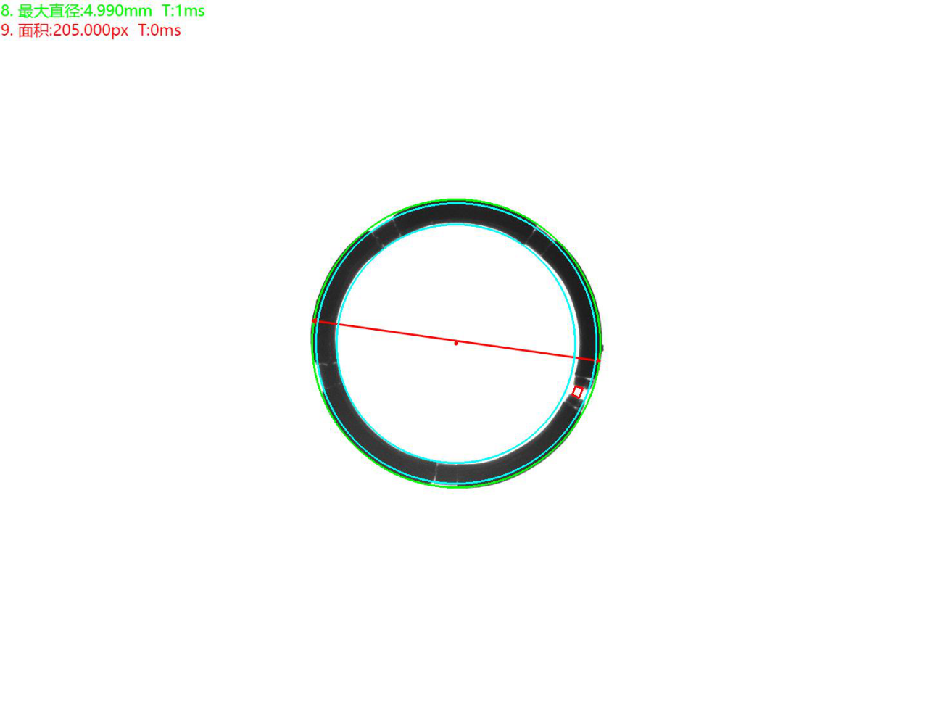

顶部背光检测不良品分析图:NG          不良特征:插拔力过大

过滤网缺陷检测设备

过滤网缺陷检测设备检测产品外观对比人有哪些优势

  1、效率:工业自动化的快速发展,使生产效率大幅提升,从而对检测效率提出了更高的要求。人工检测效率是在一个固定区间,无法大幅提升,而在流水线重复且机械化的检测过程中,检测人员很容易出现疲劳而导致检测效率降低;而过滤网缺陷检测设备能够更快的检测产品,特别是在生产线检测高速运动的物体时,机器能够提高检测效率,速度甚至能够达到人工10-20倍;

  2、精度:由于人眼有物理条件的限制,即便是依靠放大镜或显微镜来检测产品,也会受到主观性方面的影响,精度无法得到保证,而且不同的检测人员的标准也会存在有差异;在精确性上机器有明显的优点,它的精度能够达到千分之一英寸。而且过滤网缺陷检测设备不受主观控制,只要参数设置没有差异,相同配置的多台机器均能保持相同精度。

  安徽思普泰克可免费提供产品外观机器自动化检测检测方案,欢迎前来咨询电话:134-2097-1778
