硅橡胶机器视觉检测系统检测垫片外观方案!

返回列表 来源:admin 浏览: 发布日期:2020-02-29 13:45
一、检测内容及要求

检测内容:
       最大尺寸长15mm*宽15mm*高3mm的产品的外观检测
序号 检测位置 检测方式 是否可检
1 批锋 正光检测 可检
2 水口高 正光检测 可检
4 水口缺 正光检测 可检
5 缺料 正光检测 可检
6 水口伤

不可检

注明:硅橡胶机器视觉检测系统,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

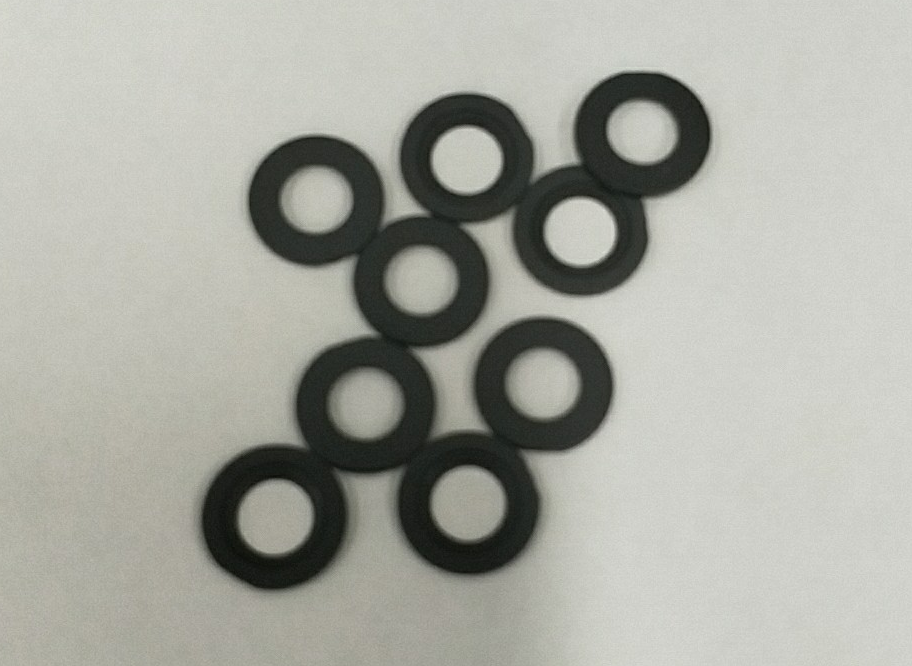

样品图:

硅橡胶机器视觉检测系统

二、设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 SONY工业相机 2套
5 相机调节伺服模组 SIPOTEK定制 2套
6 工业镜头 FA高清光学工业镜头 2套
7 光源 定制光学自适应光源 2套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套

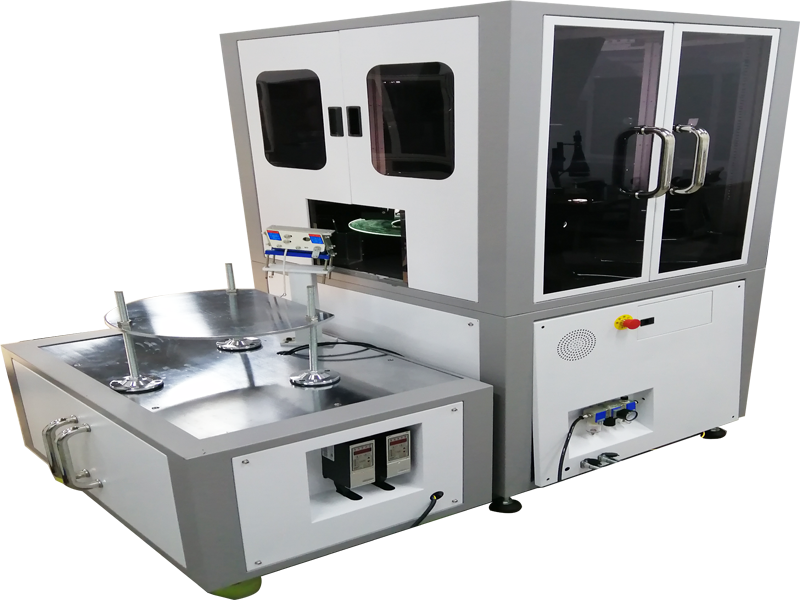

硅橡胶机器视觉检测系统外观3D立体图
硅橡胶机器视觉检测系统
三、样件测试图片:

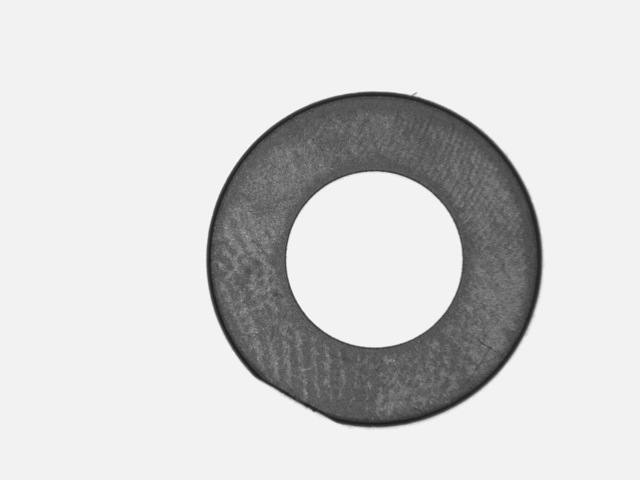

底部正光检测原图:

硅橡胶机器视觉检测系统

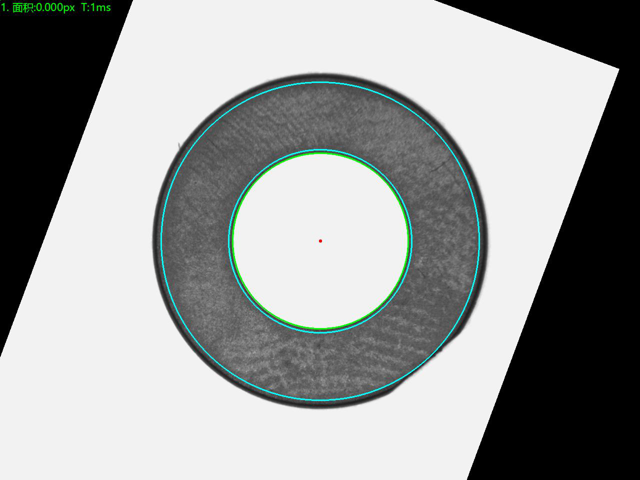

底部正光检测良品分析图:OK

硅橡胶机器视觉检测系统

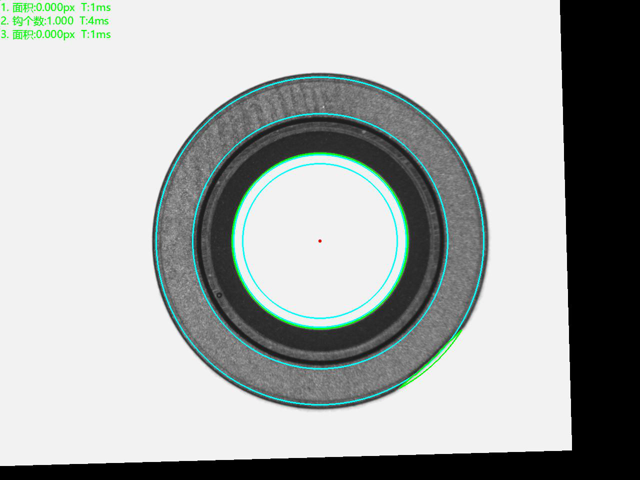

顶部正光检测良品分析图:OK

硅橡胶机器视觉检测系统

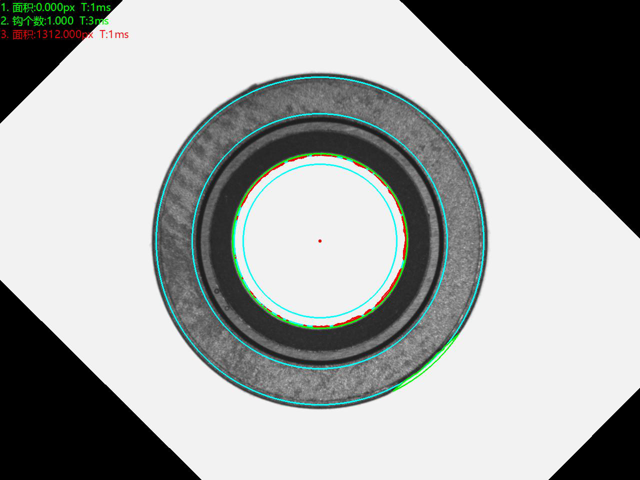

顶部正光检测不良品分析图:NG   不良特征: 水口缺      分析结果:可检(轻微不可检

硅橡胶机器视觉检测系统

顶部正光检测不良品分析图:NG      不良特征: 批锋      分析结果:可检

硅橡胶机器视觉检测系统

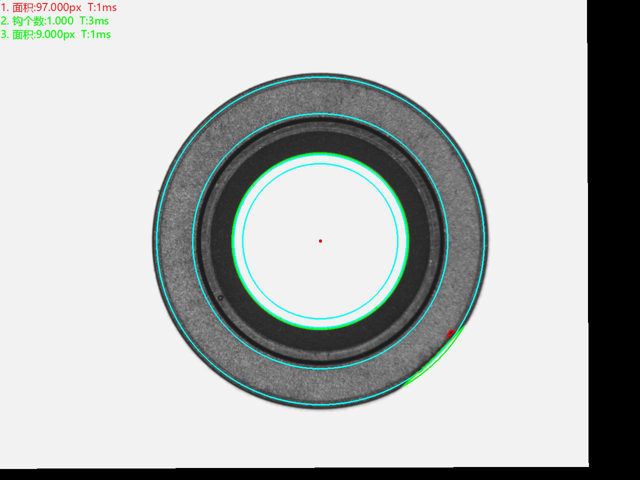

顶部正光检测不良品分析图:NG      不良特征: 水口高      分析结果:可检

硅橡胶机器视觉检测系统

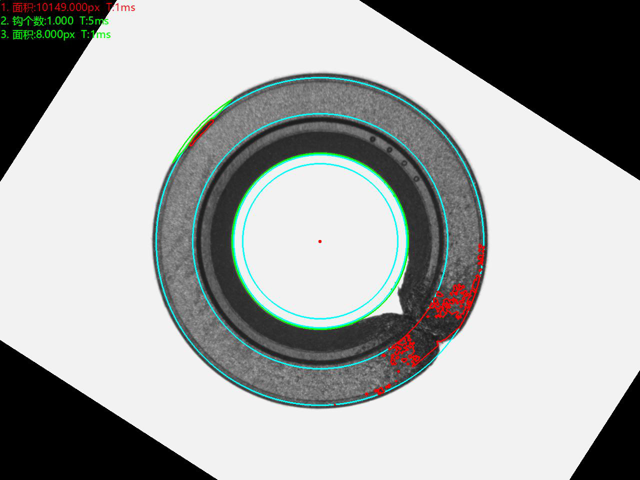

顶部正光检测不良品分析图:NG      不良特征: 缺料      分析结果:可检

硅橡胶机器视觉检测系统


四、系统安装要求:
设备放置的检测空间:  在流水线上并入安装安徽思普泰克硅橡胶机器视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
