硅胶按键机器视觉检测设备检测橡胶件缺陷方案

返回列表 来源:admin 浏览: 发布日期:2020-01-06 13:51
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 缺胶、变形、毛刺 60°环形正光检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于130件(取决于产品送料速度)。

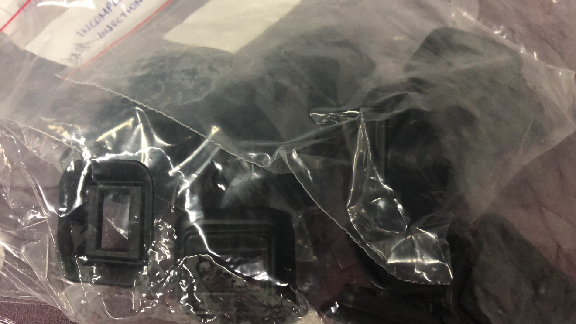

样品图:

硅胶按键机器视觉检测设备

二、设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 FA高清光学工业镜头 1套
7 工业镜头 远心高清光学工业镜头 0套
8 光源 定制光学自适应光源 2套
9 检测平台 专业光学玻璃载台 1套
10 伺服电机 松下·PANASONIC 1套
11 控制系统 SIPOTEK定制 1套
12 PLC运动协作 松下·PANASONIC 1套

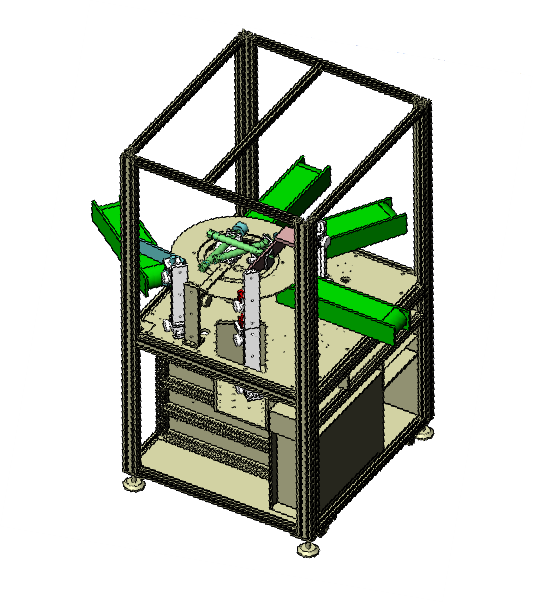

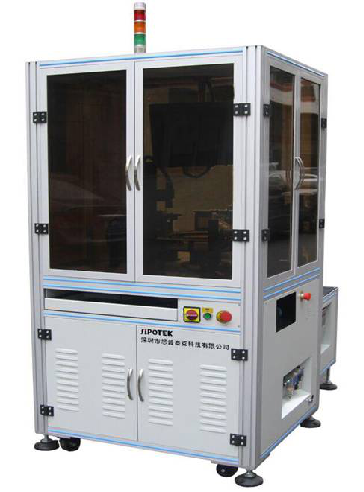

设备外观3D立体图

硅胶按键机器视觉检测设备硅胶按键机器视觉检测设备
三、样件测试图片:

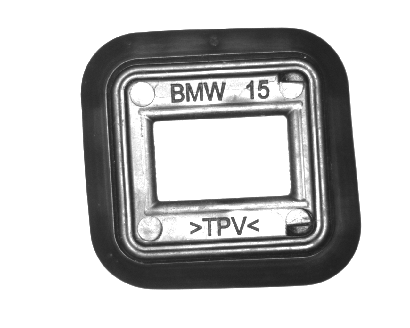

       1.顶部正光检测原图:
硅胶按键机器视觉检测设备

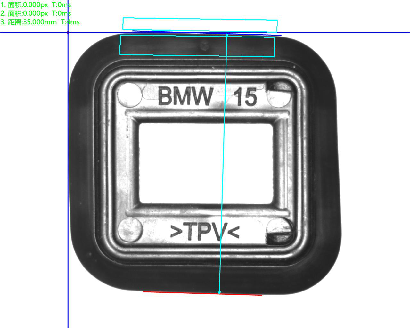

顶部正光检测良品分析图:OK

硅胶按键机器视觉检测设备

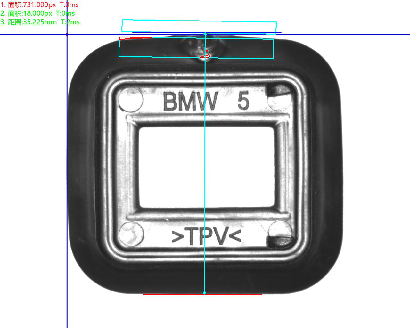

顶部正光检测不良品分析图:NG         不良原因:缺胶         评估结果:可检

硅胶按键机器视觉检测设备

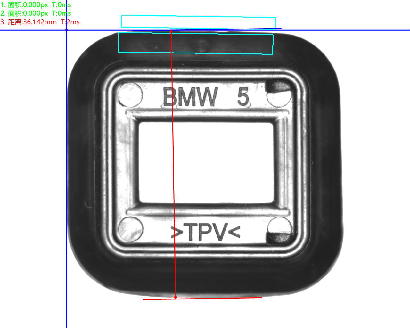

顶部正光检测不良品分析图:NG         不良原因:毛刺      评估结果:可检

硅胶按键机器视觉检测设备
顶部正光检测不良品分析图:NG         不良原因:脏污      评估结果:可检

顶部正光检测
