o型橡胶密封圈变形检测设备检测橡胶件外观方案

作者 : 安徽思普泰克发布时间 : 2020-02-29 浏览 : 215 次
注明:o型橡胶密封圈变形检测设备,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于100件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 毛刺、缺料、飞边 60°环形正光检测 可检
注明:o型橡胶密封圈变形检测设备,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于100件(取决于产品送料速度)。

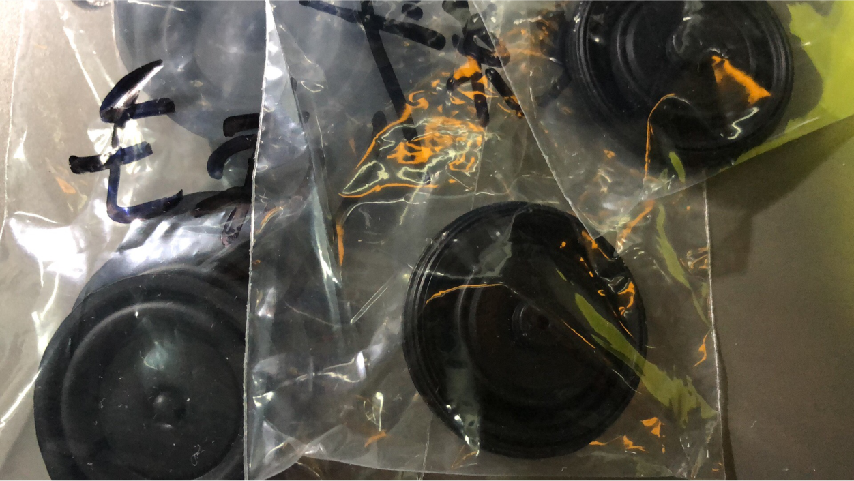

样品图:

样品图

二、设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 远心高清光学工业镜头 1套
8 光源 定制光学自适应光源 1套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
9 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套
o型橡胶密封圈变形检测设备外观3D立体图

o型橡胶密封圈变形检测设备

三、样件测试图片:

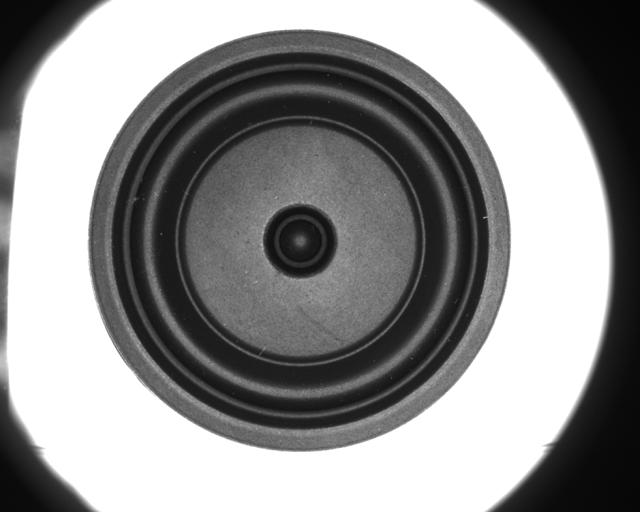

底部正光检测原图:

o型橡胶密封圈变形检测设备

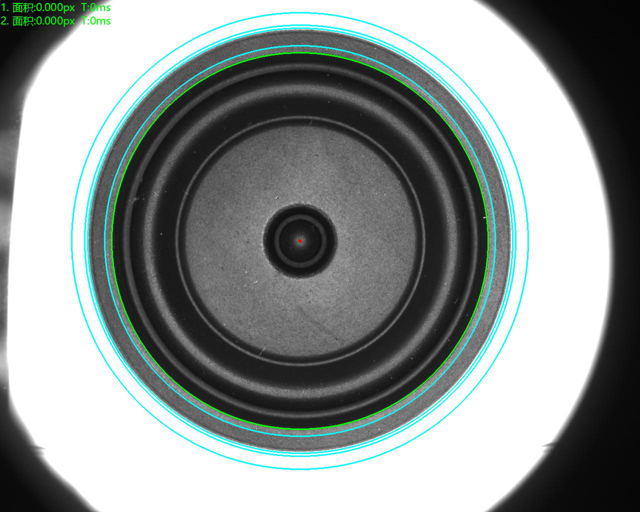

底部正光检测良品分析图:OK

o型橡胶密封圈变形检测设备

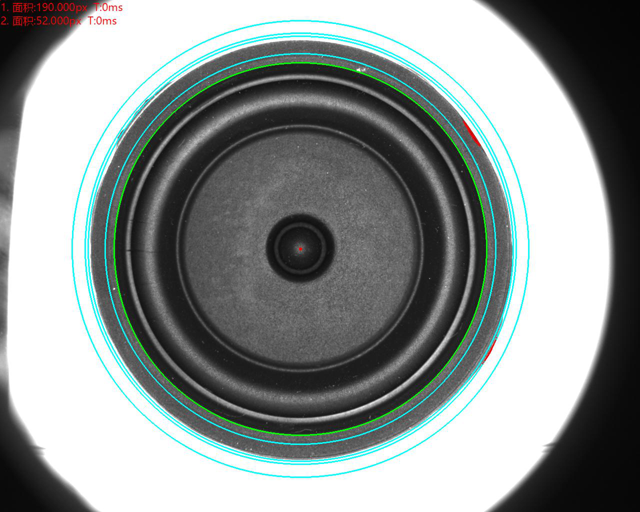

底部正光检测不良品分析图:NG         不良原因:毛刺      评估结果:可检

o型橡胶密封圈变形检测设备

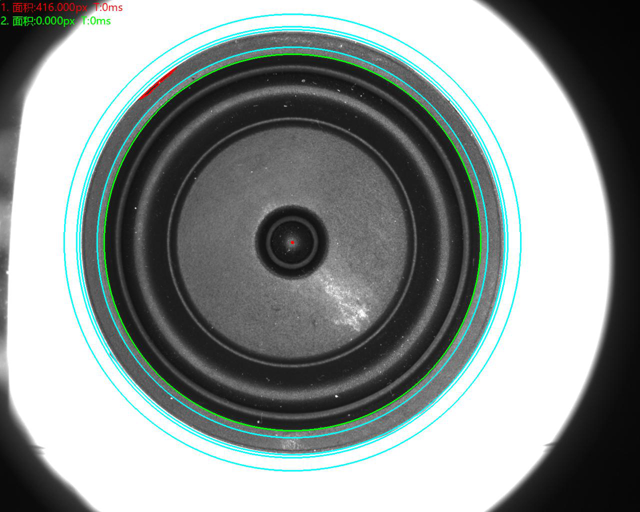

底部正光检测不良品分析图:NG         不良原因:缺料      评估结果:可检

o型橡胶密封圈变形检测设备

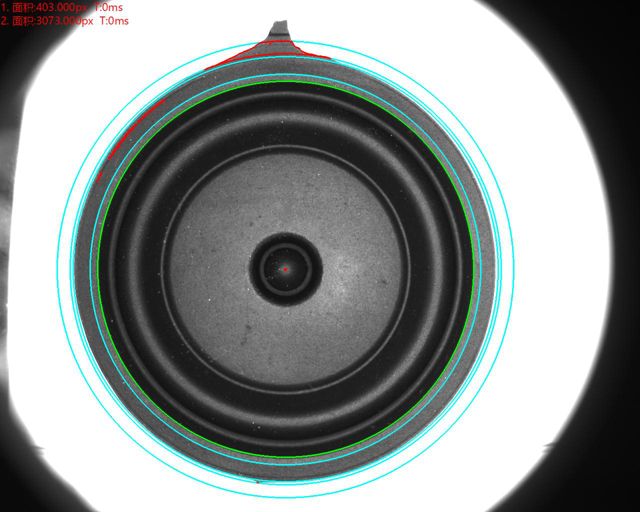

底部正光检测不良品分析图:NG         不良原因:飞边      评估结果:可检

o型橡胶密封圈变形检测设备
