硅橡胶使用机器视觉技术检测外观方案

作者 : 思普泰克智能制造发布时间 : 2019-12-31 浏览 : 199 次
硅橡胶使用机器视觉技术检测外观方案,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 偏孔 顶部背光检测 可检
2 压伤 顶部背光检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

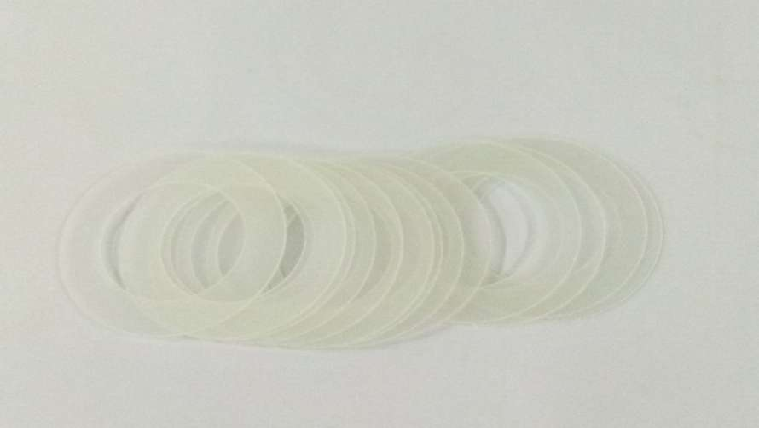

样品图:

硅橡胶震动筛选机筛选橡胶方案

二、设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 FA高清光学工业镜头 1套
7 光源 定制光学自适应光源 1套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套

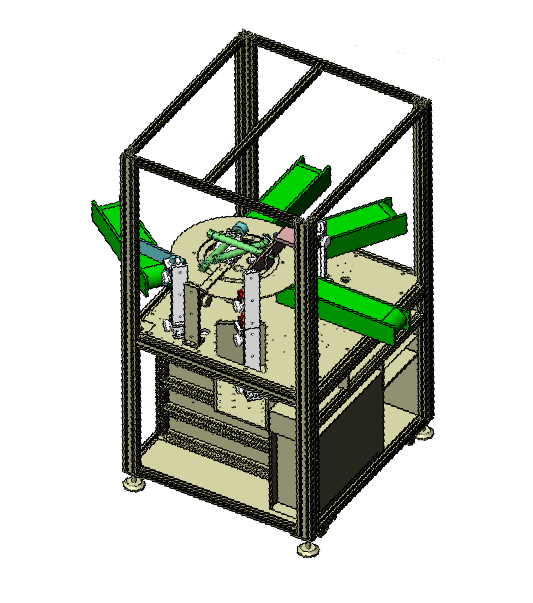

硅橡胶震动筛选机外观3D立体图

硅橡胶震动筛选机硅橡胶震动筛选机

三、样件测试图片:
顶部背光检测原图:

硅橡胶震动筛选机筛选橡胶方案


顶部背光检测良品分析图:OK

硅橡胶震动筛选机筛选橡胶方案

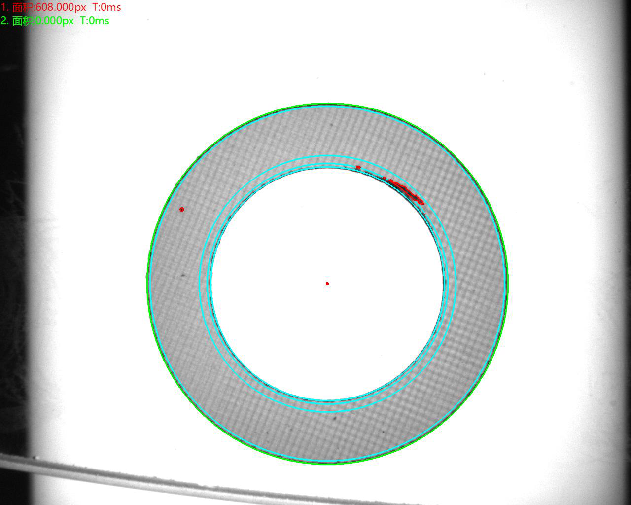

顶部背光检测不良品分析图:NG         不良原因:压伤

硅橡胶震动筛选机

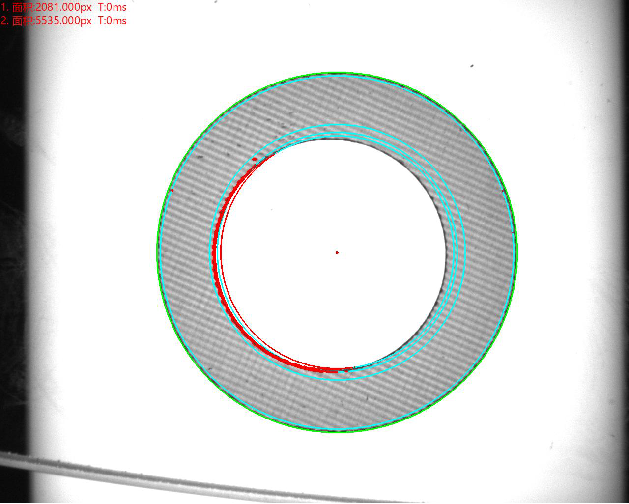

顶部背光检测不良品分析图:NG         不良原因:偏孔

硅橡胶震动筛选机

四、系统安装要求:

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
