硅胶按键机器视觉检测设备检测橡胶件外观方案

返回列表 来源:admin 浏览: 发布日期:2019-12-17 14:10

深圳市思普泰克科技有限公司——橡胶件视觉检测设备方案

一:检测内容及要求



检测工件面积:

               长度9mm*宽度7.4mm*高度6.7mm的样件的外观检测

检测内容:

               1:底部正光检测底面外观不良

               2:侧面正光检测外观不良

               3:侧面正光检测外观不良

               4:侧面正光检测外观不良

               5:侧面正光检测外观不良

               6:顶部正光检测头部外观不良

               7:顶部正光检测顶面外观不良

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.



二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 7套,4个侧面正光,2个正面正光,1套底部正光

5:工业镜头: 7套FA镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

二.1: 设备外观3D立体图

硅胶按键机器视觉检测设备检测橡胶件外观方案硅胶按键机器视觉检测设备检测橡胶件外观方案

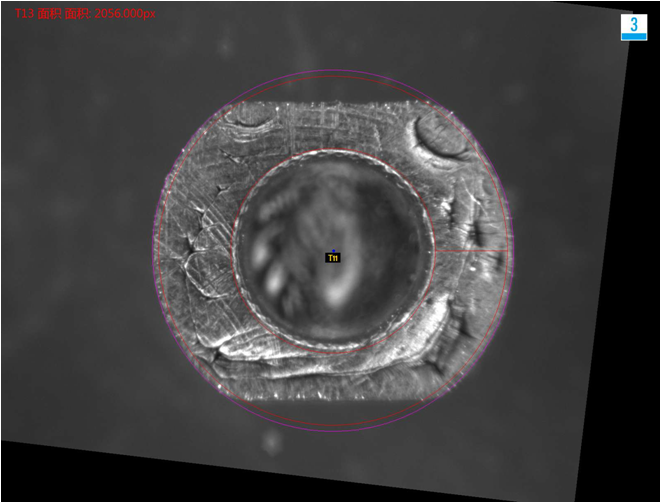

三:1 底部正光检测方式

底部检测良品分析图:OK

硅胶按键机器视觉检测设备检测橡胶件外观方案

三:1 底部正光检测方式

底部检测缺陷不良品分析图:NG

硅胶按键机器视觉检测设备

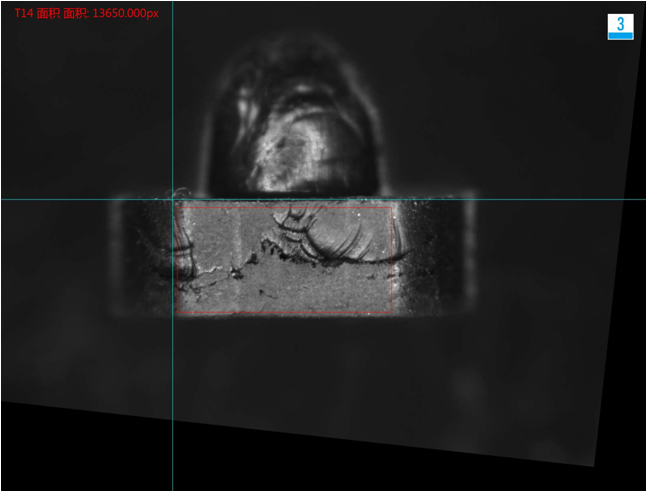

三:2 侧面正光检测方式

侧面检测良品分析图:OK

硅胶按键机器视觉检测设备

三:2 侧面正光检测方式

侧面检测缺陷不良品分析图:NG

硅胶按键机器视觉检测设备

三:3 侧面正光检测方式

侧面检测良品分析图:OK

硅胶按键机器视觉检测设备

三:3 侧面正光检测方式

侧面检测缺陷不良品分析图:NG

硅胶按键机器视觉检测设备

三:4 侧面正光检测方式

侧面检测良品分析图:OK

硅胶按键机器视觉检测设备

三:4 侧面正光检测方式

侧面检测缺陷不良品分析图:NG

硅胶按键机器视觉检测设备

三:6 顶部正光检测方式

顶部检测良品分析图:OK

硅胶按键机器视觉检测设备

三:6 顶部正光检测方式

顶部检测缺陷不良品分析图:NG

硅胶按键机器视觉检测设备

三:7 顶部正光检测方式

顶部检测缺陷不良品分析图:NG

硅胶按键机器视觉检测设备

四.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA



以上就是橡胶件视觉检测设备方案,详情可咨询思普泰克官方网站http://www.sipoah.com/
