白色橡胶圈机器视觉检测方案深圳市思普泰克科技有限公司 一:检测内容及要求 检测工件面积: 宽17mm*高6mm的圆环检测 检测内容: 1:底面检测表面脏污及缺口 2:侧面45度检测表面脏污

白色橡胶圈机器视觉检测方案——思普泰克智能制造科技有限公司



一:检测内容及要求



检测工件面积:

               宽17mm*高6mm的圆环检测

检测内容:

      1:底面检测表面脏污及缺口

      2:侧面45度检测表面脏污

        3:侧面45度检测表面脏污

      4:侧面45度检测表面脏污

      5:顶部检测表面脏污及缺口



注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量180-300件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.



二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 5套, 两套70*70背光,两套环形白光

5:工业镜头: 5套FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:进料设备(皮带送料、皮带下料)。

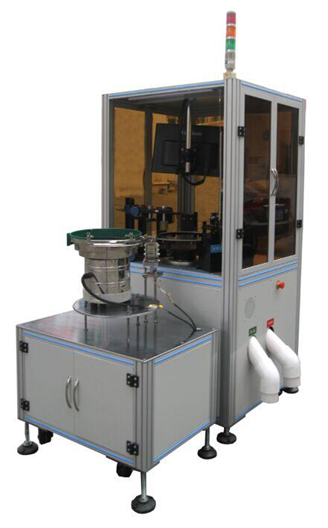

二.1: 设备外观3D立体图

硅橡胶振动筛选机筛选白色橡胶圈方案硅橡胶振动筛选机筛选白色橡胶圈方案

三:1 底面检测方式

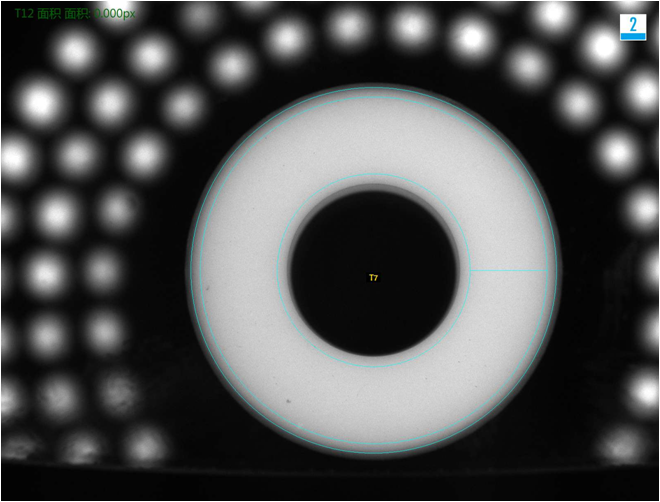

底面检测良品分析图:OK

硅橡胶振动筛选机筛选白色橡胶圈方案

三:1 底面检测方式

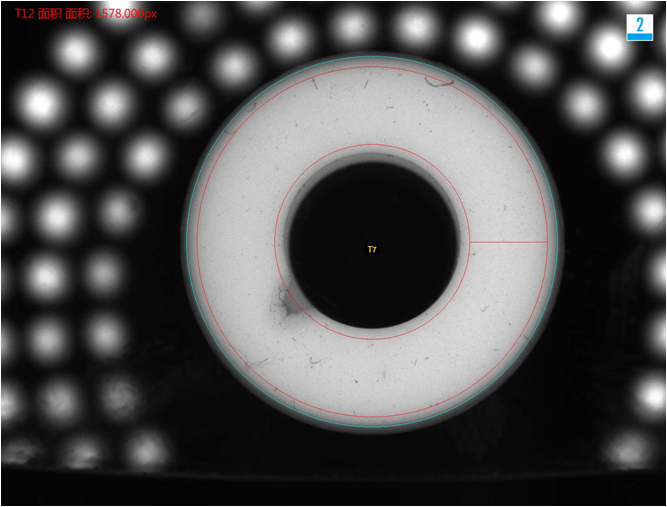

底面检测缺口不良分析图:NG

硅橡胶震动筛选机

三:2 侧面45度检测方式

侧面45度检测良品分析图:OK

硅橡胶震动筛选机

三:2 侧面45度检测方式

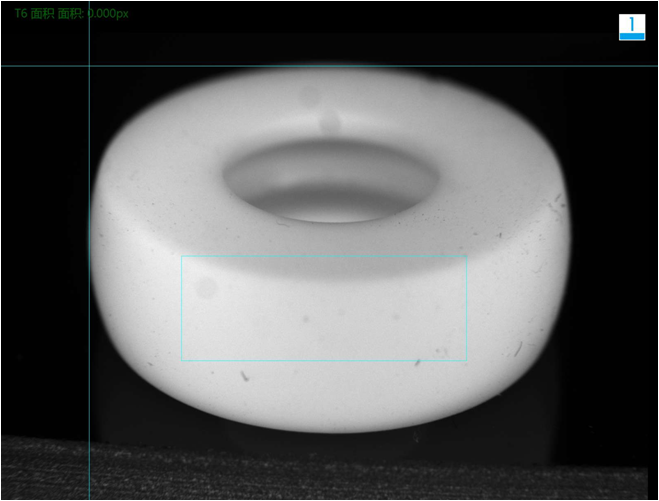

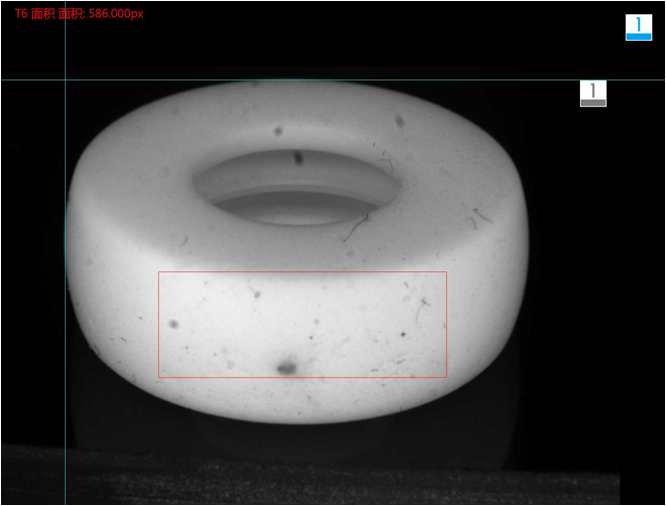

侧面45度检测轻微不良分析图:NG

硅橡胶震动筛选机

三:3 侧面45度检测方式

侧面45度检测良品分析图:OK

硅橡胶震动筛选机

三:3 侧面45度检测方式

侧面45度检测轻微不良分析图:NG

硅橡胶震动筛选机

三:4 侧面45度检测方式

侧面45度检测良品分析图:OK

硅橡胶震动筛选机

三:4 侧面45度检测方式

侧面45度检测轻微不良分析图:NG

硅橡胶震动筛选机

三:5 顶部检测方式

顶部检测良品分析图:OK

硅橡胶震动筛选机

三:5 顶部检测方式

顶部检测缺口不良分析图:NG

硅橡胶震动筛选机

四.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA
