机器视觉方案 之O型密封圈检测方案: 一:检测内容及要求 检测工件面积: 内直径 10mm* 厚度 2mm 的样件的尺寸、外观检测 检测内容: 1: 底部外观 2: 侧面高度 3: 顶部外观 4: 最大直径、

机器视觉方案之O型密封圈检测方案:

机器视觉检测O型橡胶密封圈变形方案

一:检测内容及要求

检测工件面积:

  内直径10mm*厚度2mm的样件的尺寸、外观检测

检测内容:

   1:底部外观

   2:侧面高度

   3:顶部外观

   4:最大直径、最小直径、毛刺

 注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量180-250(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.



二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 4,分别底部正光、侧面背光、顶部正光、顶部背光。

5:工业镜头: 2FA工业镜头、2个远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)

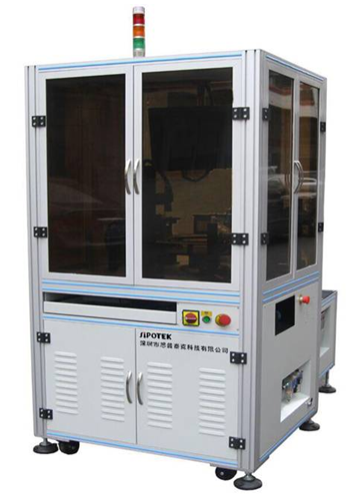

.1 设备外观3D立体图

机器视觉检测O型橡胶密封圈变形方案

三:底部检测方式

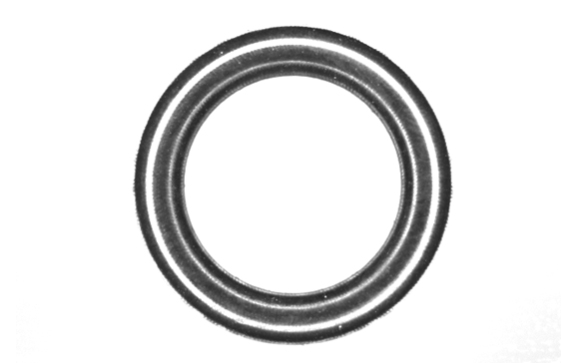

底部检测效果原图:

机器视觉检测O型橡胶密封圈变形方案



三:底部检测方式

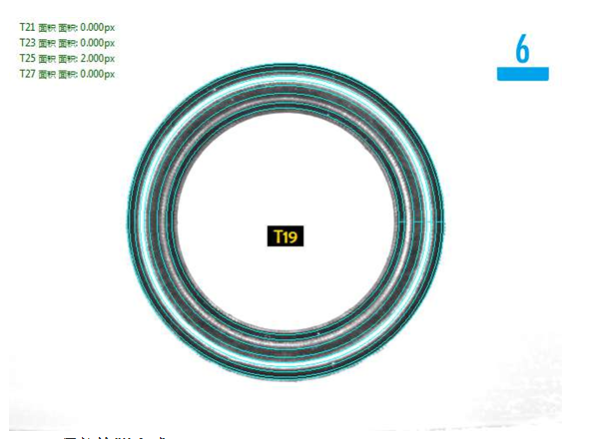

底部检测良品分析图: OK

o型橡胶密封圈变形检测



三:底部检测方式

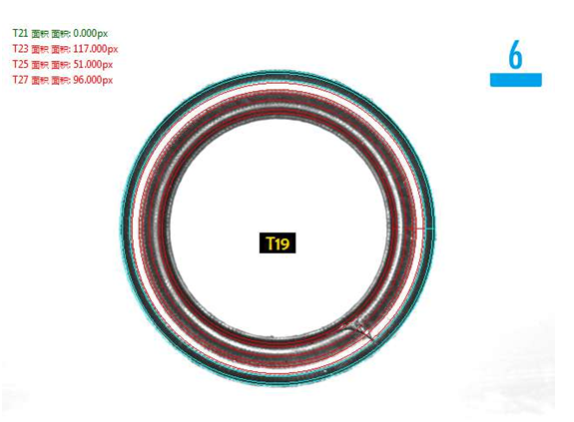

底部检测断裂不良分析图:NG

o型橡胶密封圈变形检测



三:底部检测方式

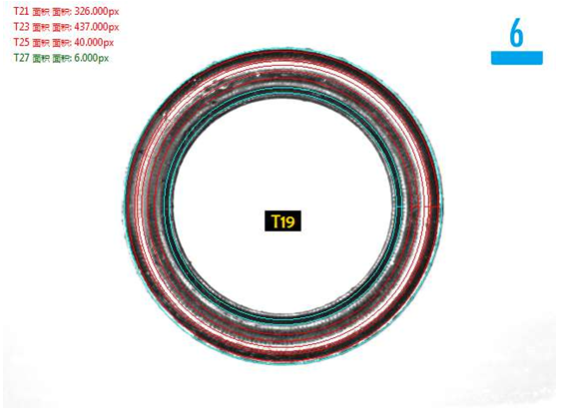

底部检测缺料不良分析图:NG

o型橡胶密封圈变形检测



三:侧面检测方式

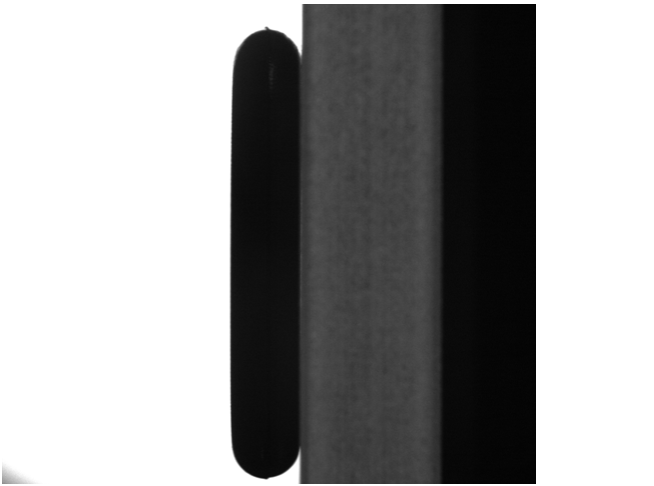

侧面检测效果原图:

o型橡胶密封圈变形检测



三:侧面检测方式

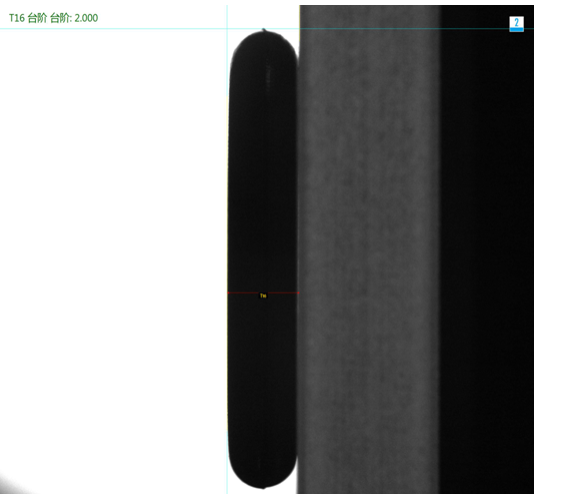

侧面检测良品效果分析图:  OK

o型橡胶密封圈变形检测



三:顶部检测方式

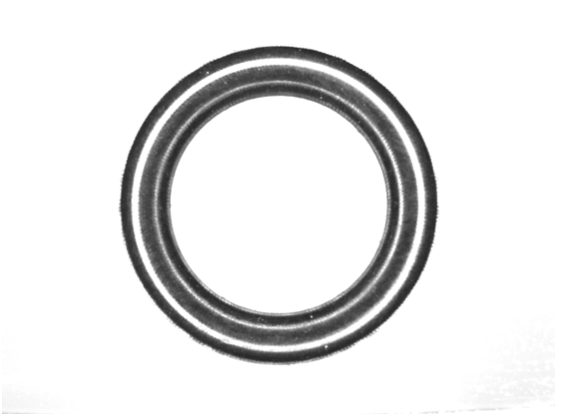

顶部检测效果原图:

o型橡胶密封圈变形检测



三:顶部检测方式

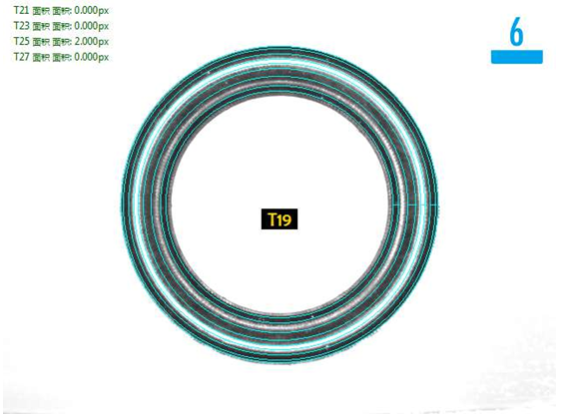

顶部检测良品分析图: OK

o型橡胶密封圈变形检测



三:顶部检测方式

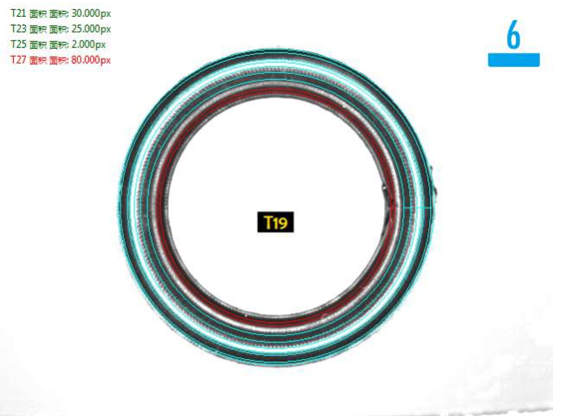

顶部检测缺料不良分析图:NG

o型橡胶密封圈变形检测





三:顶部检测方式

顶部检测断裂不良分析图:NG

o型橡胶密封圈变形检测



三:顶部背光检测方式

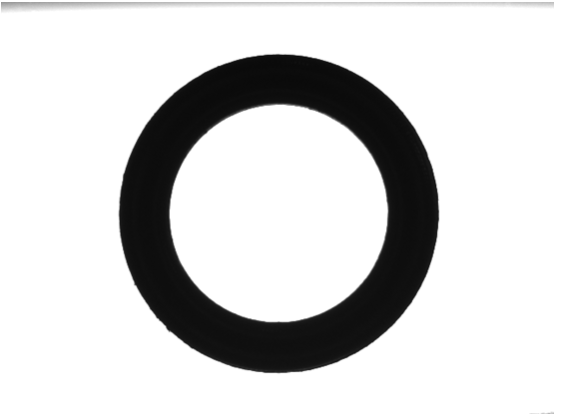

顶部背光检测效果原图:

o型橡胶密封圈变形检测



三:顶部背光检测方式

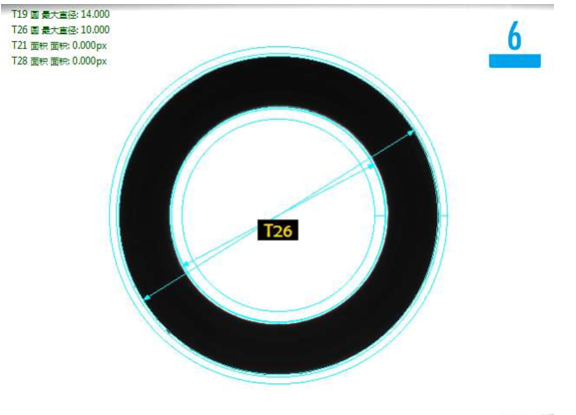

顶部背光检测良品分析图: OK

o型橡胶密封圈变形检测



三:顶部背光检测方式

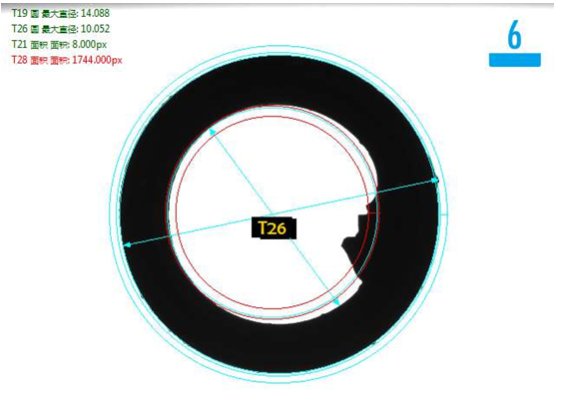

顶部检测毛边不良分析图:NG

o型橡胶密封圈变形检测



三:顶部背光检测方式

顶部检测毛边不良分析图:NG



o型橡胶密封圈变形检测



.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz  耗电<1KVA
