磁石光学筛选机筛选磁片方案

作者 : admin发布时间 : 2022-10-17 浏览 : 248 次
磁片视觉检测案例,磁片 视觉检测设备 :外观尺寸、缺陷自动检测设备。 深圳市思普泰克科技有限公司专注视觉检测设备14年,有很多成功检测案例, 欢迎咨询思普泰克。 一:检测内

磁片视觉检测案例,磁片视觉检测设备:外观尺寸、缺陷自动检测设备。

思普泰克智能制造科技有限公司专注视觉检测设备18年,有很多成功检测案例,

欢迎咨询思普泰克。



一:检测内容及要求



检测工件面积:

               长度10mm*宽度8mm的样件的外观检测

检测内容:

               1:底面外观.

               2:顶部外观

               3:缺角检测

               4:高度检测





注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量180-300件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

检测精度:尺寸检测精度0.008



二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm

:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 4套, 底面一个。正面一个。正面背光一个。侧面背光一个

5:工业镜头: 3套FA工业镜头、1套远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘送料、皮带出料)。



.1: 设备外观3D立体图

磁石光学筛选机筛选磁片方案

三:底部检测方式

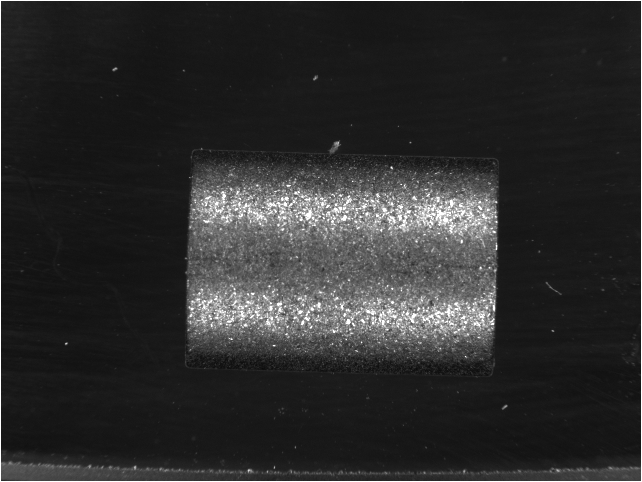

底部检测效果原图:

磁石光学筛选机筛选磁片方案

三:底部检测方式

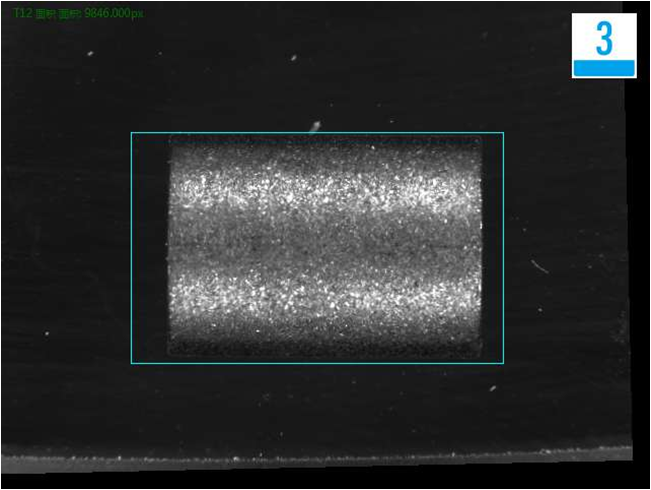

底部检测良品分析图:OK

磁石光学筛选机筛选磁片方案

三:底部检测方式

底部检测边缘沾银不良分析图:NG

磁石光学筛选机

三:底部检测方式

底部检测加工反料不良分析图:NG

磁石光学筛选机

三:2顶部背光检测方式

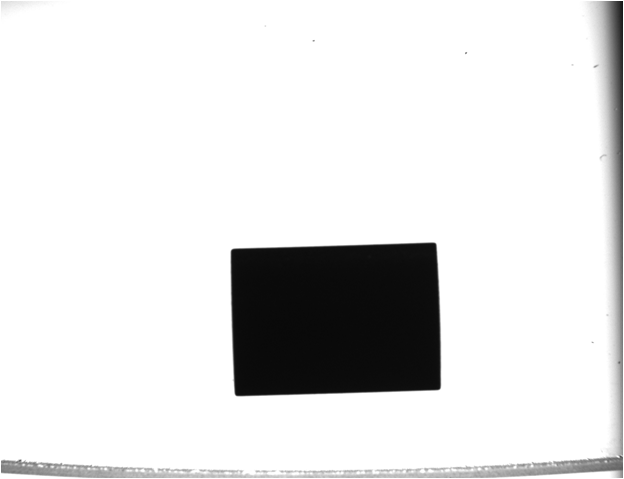

顶部检测效果原图:

磁石光学筛选机

三:顶部背光检测方式

顶部检测良品分析图:OK

磁石光学筛选机

三:顶部背光检测方式

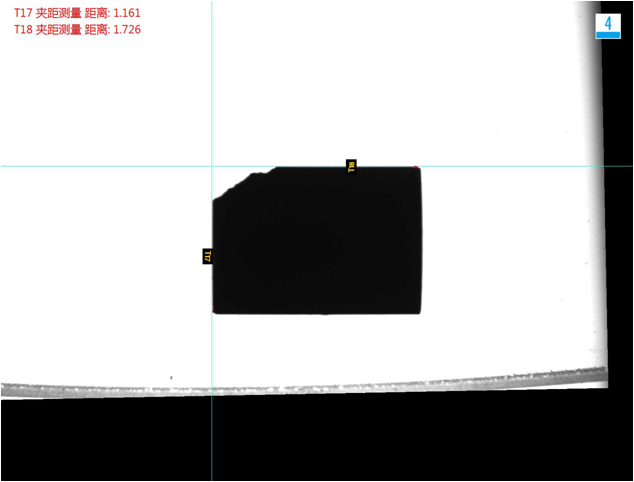

顶部检测缺角不良分析图:NG

磁石光学筛选机

三:顶部背光检测方式

顶部检测缺角不良分析图:NG

磁石光学筛选机

三:顶部正光检测方式

顶部检测效果原图:

磁石光学筛选机

三:顶部正光检测方式

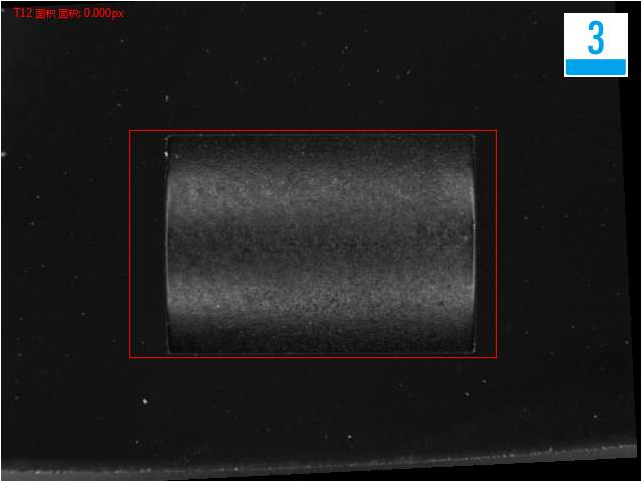

顶部检测良品分析图:OK

磁石光学筛选机

三:顶部正光检测方式

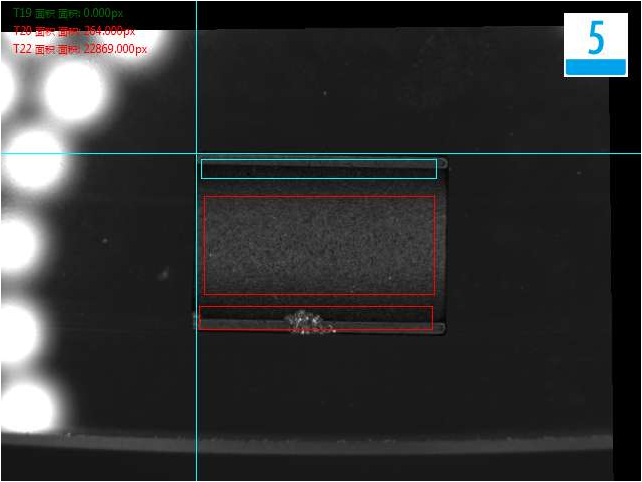

顶部检测边缘破损不良分析图:NG

磁石光学筛选机

三:顶部正光检测方式

顶部检测加工混料不良分析图:NG

磁石光学筛选机

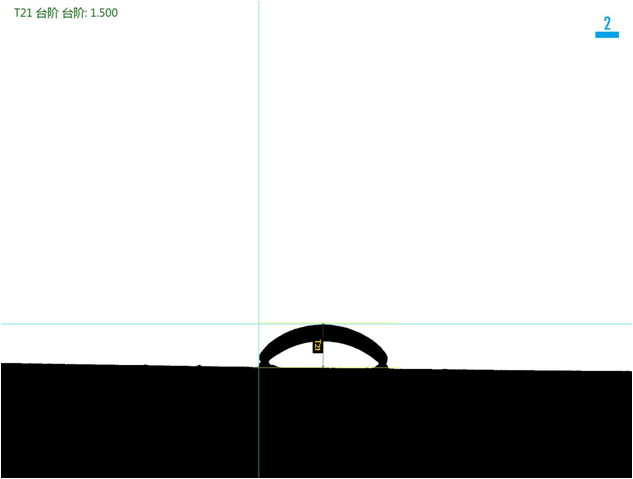

三:侧面检测方式

侧面检测良品分析图:OK

磁石光学筛选机



四.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA

更多详细检测案例或视觉检测设备可咨询思普泰克!安徽思普泰克智能制造科技有限公司研发的磁芯自动化机器视觉检测设备,又称,磁石光学筛选机,可应用于,磁性瓦外观检测,等磁性产品外观缺陷检测。如需产品自动化检测方案商务咨询:178-5603-5060(微信同号)
