思普泰克智能制造科技有限公司——磁铁视觉检测设备应用方案:

一:检测内容及要求



检测工件面积:

               长2.49mm*宽1.46mm*高0.96mm的样件外观尺寸检测

检测内容:

               1:底部背光检测尺寸

               2:侧面背光检测尺寸

               3:侧面正光检测外观

               4:顶部正光检测外观

               5:底部正光检测外观



注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量300-350件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 5套,1个底部正光 1个侧面背光 1个侧面正光 1个顶部正光 1个底部正光

5:工业镜头: 5套,5个FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

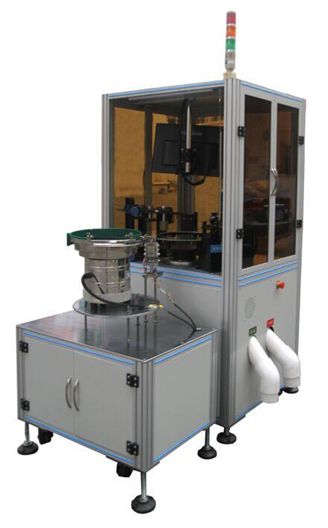

二.1: 设备外观3D立体图

磁芯自动化机器视觉检测设备检测磁铁外观方案

三:1 底部背光检测方式



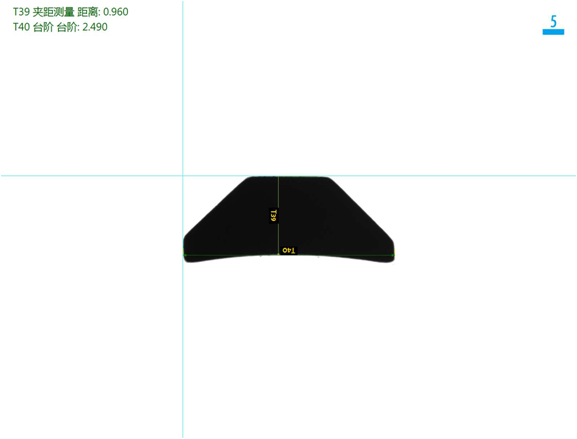

底部背光检测良品效果分析图:  OK

磁芯自动化机器视觉检测设备检测磁铁外观方案

三:1 底部背光检测方式



底部背光检测不良品效果分析图:  NG

磁芯自动化机器视觉检测设备检测磁铁外观方案

三:2 侧面背光检测方式



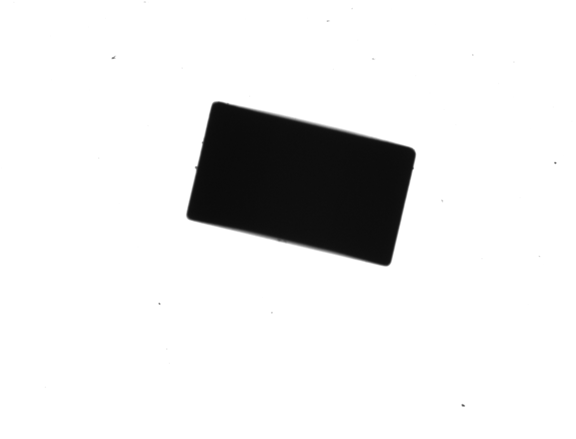

侧面背光检测效果原图:

磁芯自动化机器视觉检测设备

三:2 侧面背光检测方式



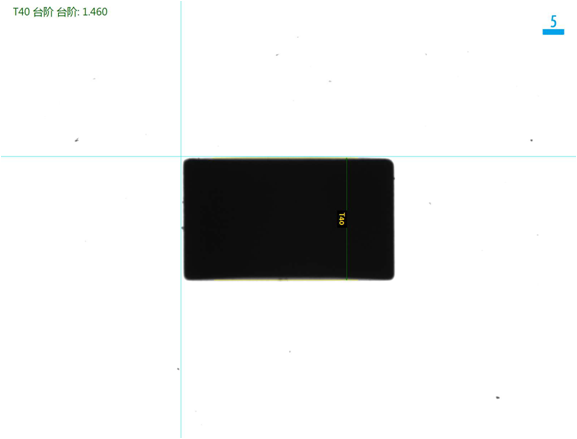

侧面背光检测良品效果分析图:OK

磁芯自动化机器视觉检测设备

三:2 侧面背光检测方式



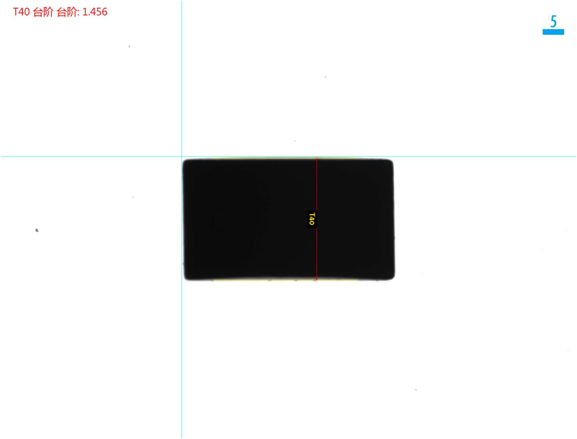

侧面背光检测不良品效果分析图:NG

磁芯自动化机器视觉检测设备

三:3 侧面正光检测方式



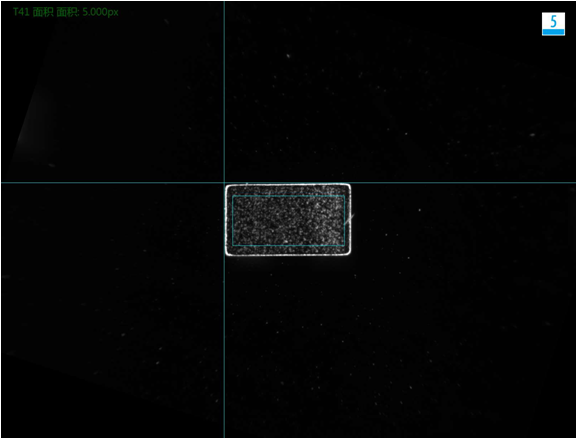

侧面正光检测良品效果分析图:OK

磁芯自动化机器视觉检测设备

三:3 侧面正光检测方式



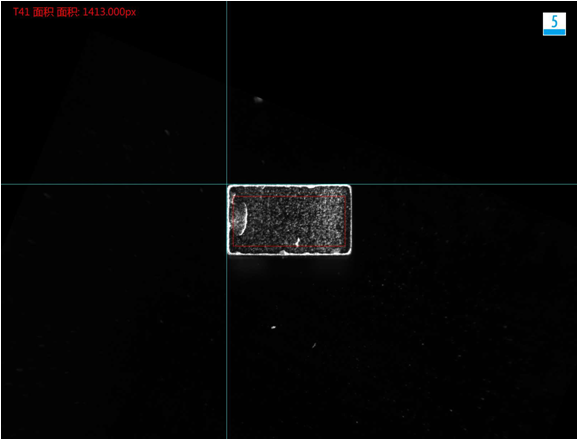

侧面正光检测不良品(缺角)效果分析图:NG

磁芯自动化机器视觉检测设备

三:3 侧面正光检测方式



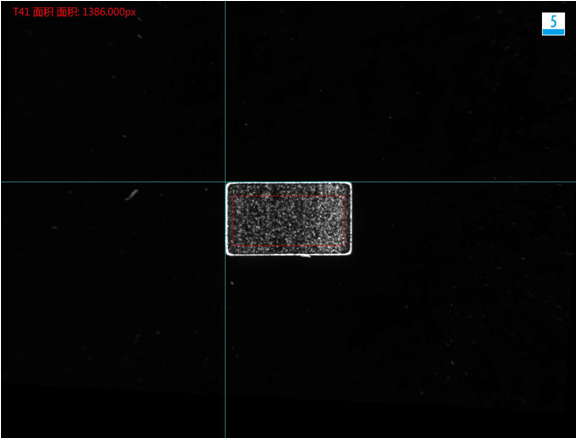

侧面正光检测不良品(电镀不良)效果分析图:NG

磁芯自动化机器视觉检测设备

三:4 顶部正光检测方式



顶部正光检测良品效果分析图:OK

磁芯自动化机器视觉检测设备

三:4 顶部正光检测方式



顶部正光检测不良品(缺角)效果分析图:NG

磁芯自动化机器视觉检测设备

三:5 底部正光检测方式



底部正光检测不良品(缺角)效果分析图:NG

磁芯自动化机器视觉检测设备

四.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA

以上就是磁铁视觉检测设备方案,更多方案请咨询思普泰克https://www.sipoah.com/

安徽思普泰克智能制造科技有限公司研发的磁芯自动化机器视觉检测设备,又称,磁石光学筛选机,可应用于,磁性瓦外观检测,等磁性产品外观缺陷检测。如需产品自动化检测方案可联系客户服务热线:178-5600-0331
