自动化机器视觉检测设备检测圆柱磁外观方案

作者 : 思普泰克智能制造发布时间 : 2020-01-15 浏览 : 249 次
注明:自动化机器视觉检测设备检测以上项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检 备注
1 破损 正光检测 可检

2





3







4 毛边

不可检 无明显特征

注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

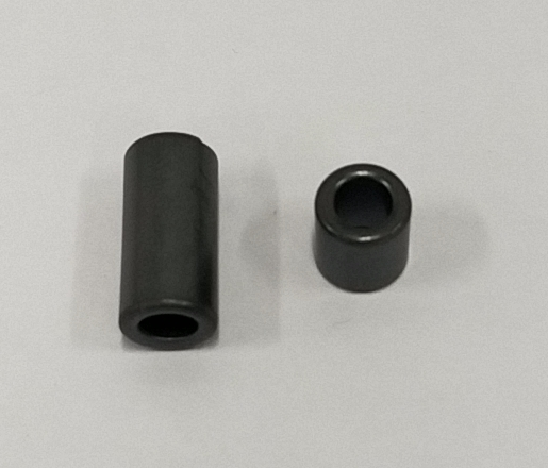

样品图:

自动化机器视觉检测设备

二、设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 4套
5 相机调节模组 SIPOTEK定制 4套
6 工业镜头 FA高清光学工业镜头 2套
7 工业镜头 360°环形光学工业镜头 2套
8 光源 定制光学自适应光源 4套
9 检测平台 专业光学玻璃载台 1套
10 伺服电机 松下·PANASONIC 1套
11 控制系统 SIPOTEK定制 1套
12 PLC运动协作 松下·PANASONIC 1套

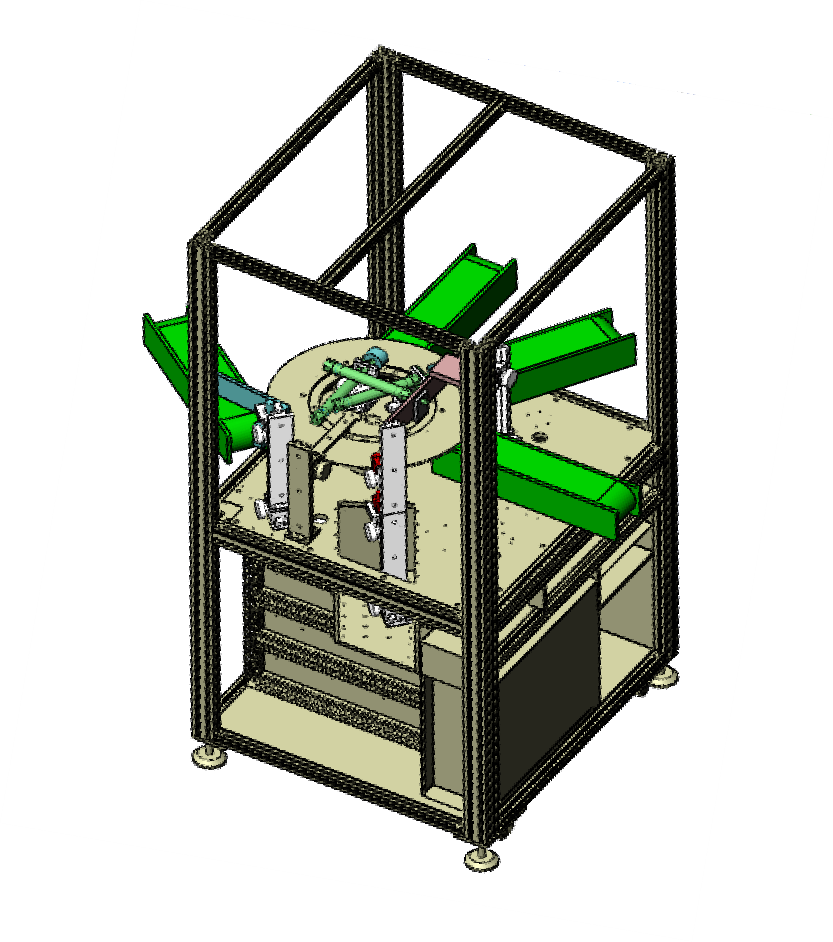

设备外观3D立体图

自动化机器视觉检测设备

三、样件测试图片:

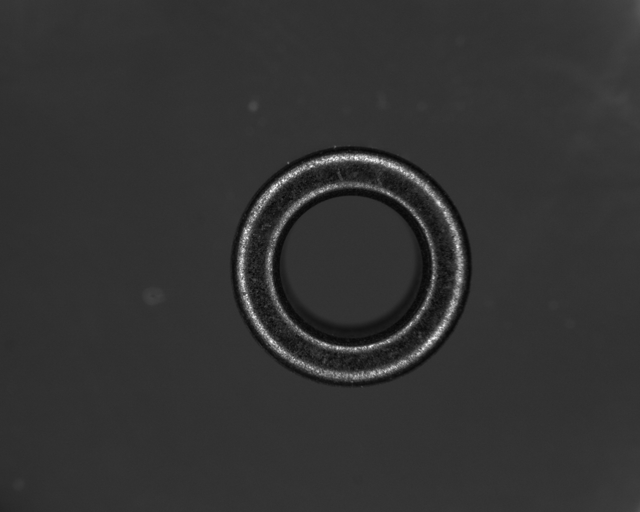

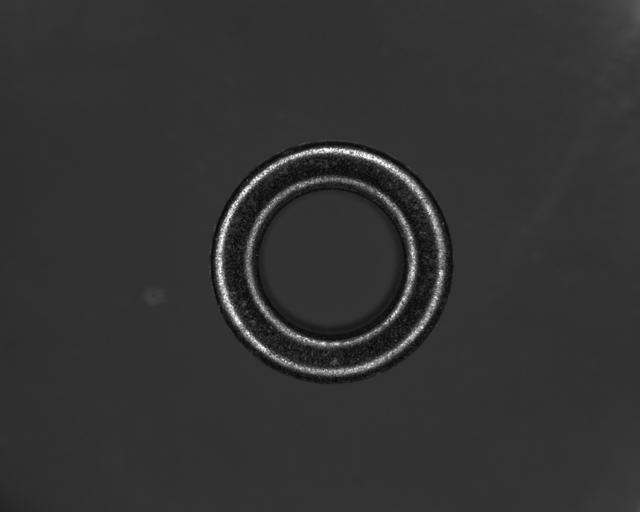

       底部正光检测原图:

自动化机器视觉检测设备

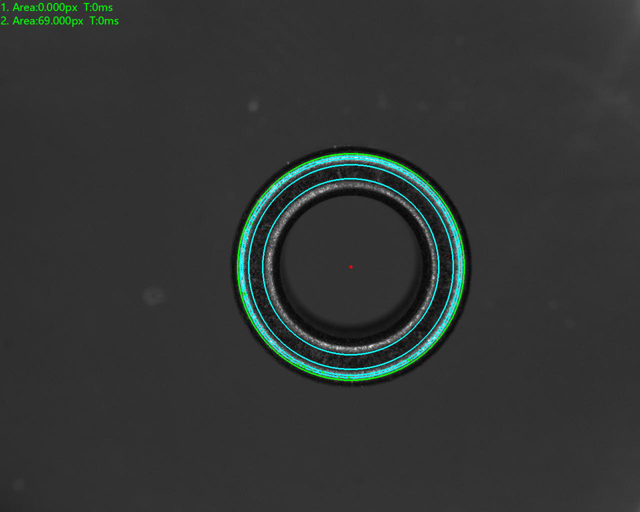

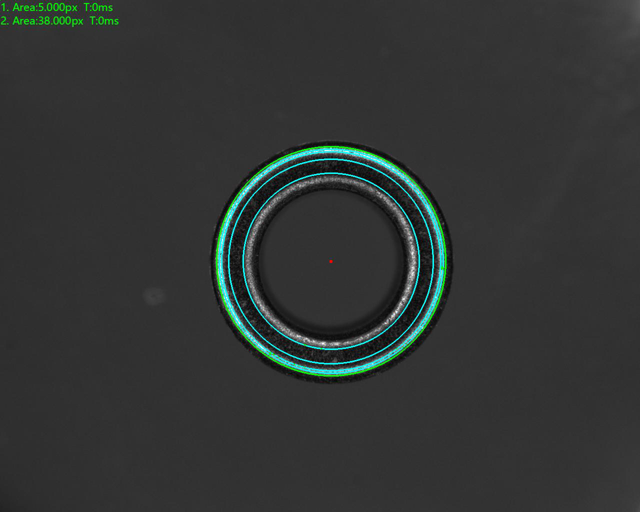

底部正光检测良品分析图:OK

自动化机器视觉检测设备

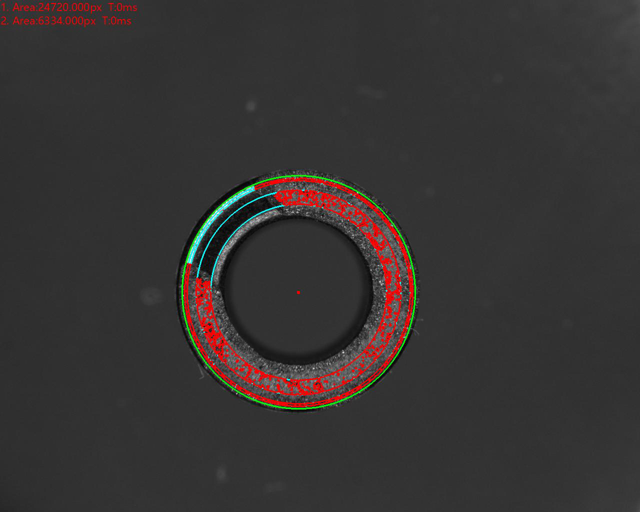

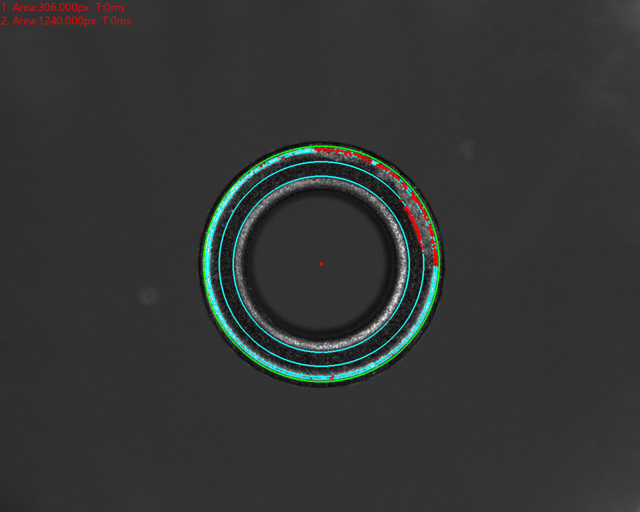

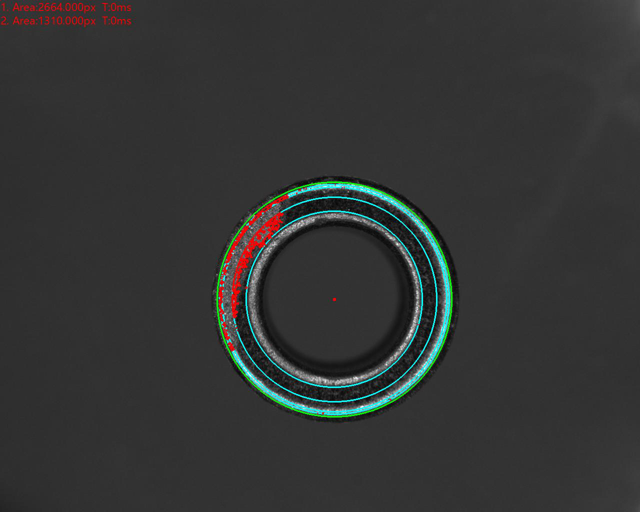

底部正光检测不良品分析图:NG         不良原因:破损         评估结果:可检

自动化机器视觉检测设备

底部正光检测不良品分析图:NG         不良原因:破损         评估结果:可检

自动化机器视觉检测设备

顶部正光检测原图:

自动化机器视觉检测设备

顶部正光检测良品分析图:OK

自动化机器视觉检测设备

顶部正光检测不良品分析图:NG         不良原因:破损         评估结果:可检

自动化机器视觉检测设备

顶部正光检测不良品分析图:NG         不良原因:破损         评估结果:可检

自动化机器视觉检测设备

顶部正光检测原图:

自动化机器视觉检测设备

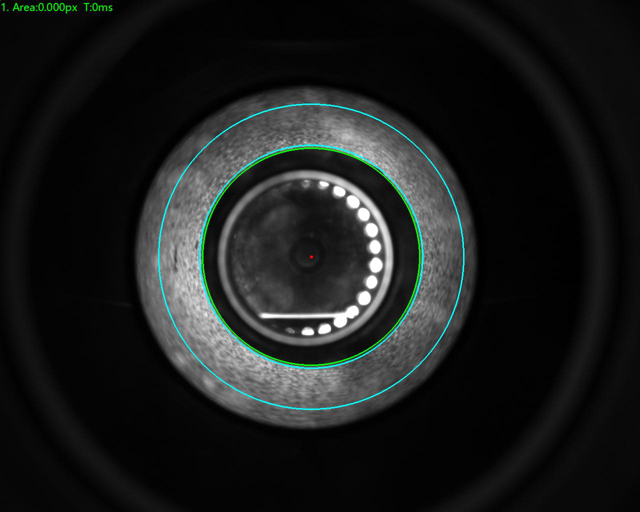

顶部正光检测良品分析图:OK

顶部正光检测

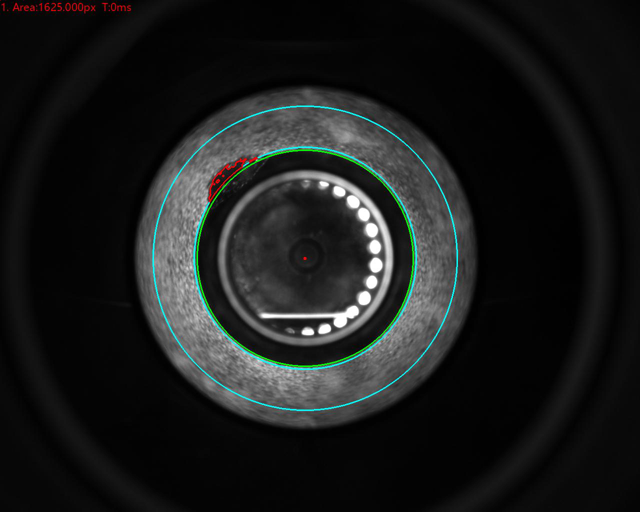

顶部正光检测不良品分析图:NG         不良原因:破损         评估结果:可检

自动化机器视觉检测设备

获取更多的自动化机器视觉检测设备检测方案可登陆安徽思普泰克官网查阅:www.sipoah.com
