自动化检测设备检测圆环磁铁磁性瓦外观方案

返回列表 来源:admin 浏览: 发布日期:2019-12-17 14:35

圆环磁铁机器视觉检测方案_深圳市思普泰克科技有限公司
自动化检测设备检测圆环磁铁磁性瓦外观方案

一:检测内容及要求



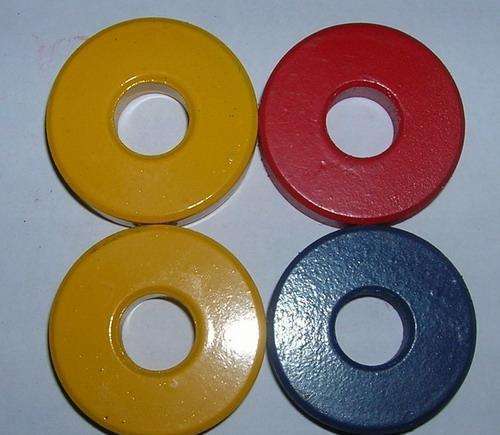

检测工件面积:

               直径5.35mm*3.9mm的样件的外观、尺寸检测

检测内容:

               1:底部正光检测外观

               2:侧面背光检测外观

               3:顶部正光检测外观

               4:侧面背光检测外观

 注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量300-400(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.


二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm

型号:SP_T300

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 4   1个顶部正光 、1个底部正光 、1个侧面正光、1个顶部背光

5:工业镜头: 2FA工业镜头、2套定焦远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)

11:出料设备(皮带出料)

.1: 设备外观3D立体图

自动化检测设备检测圆环磁铁磁性瓦外观方案

.2: 设备内部3D立体图

自动化检测设备检测圆环磁铁磁性瓦外观方案

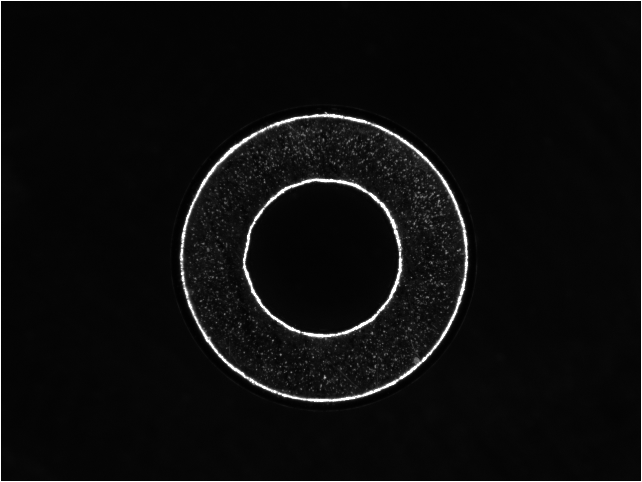

三:底部正光检测方式



底部正光检测效果原图:

磁性瓦外观检测

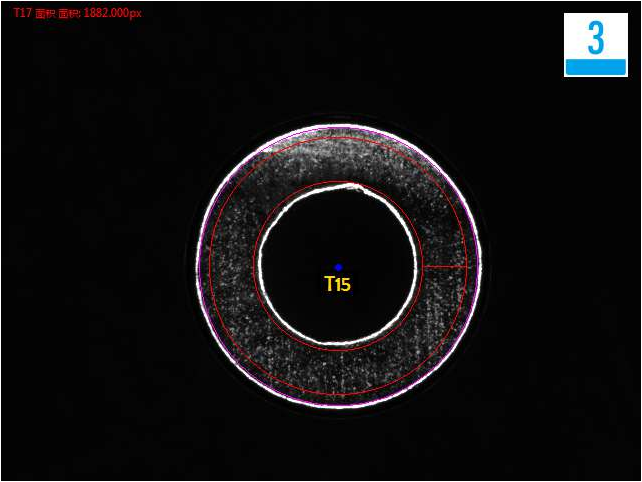

三:底部正光检测方式



底部正光检测刀纹不良品分析图:NG

磁性瓦外观检测

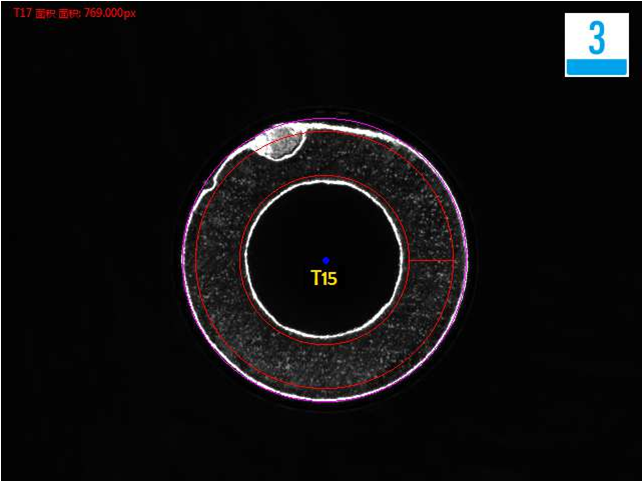

三:底部正光检测方式



底部正光检测掉边不良品分析图:NG

磁性瓦外观检测

三:底部正光检测方式



底部正光检测斜面不良品分析图:NG

磁性瓦外观检测

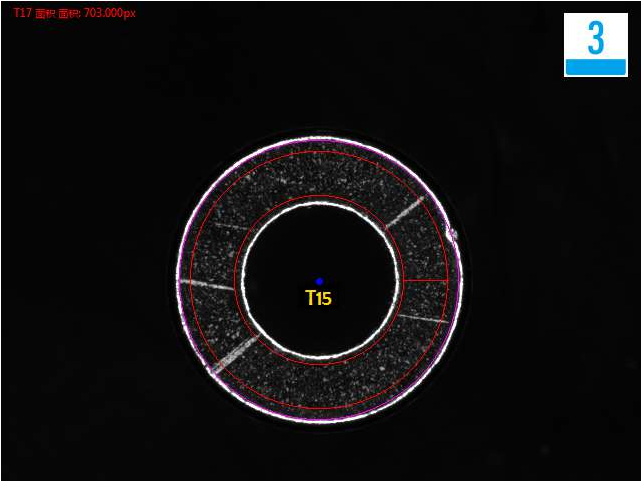

三:底部正光检测方式



底部正光检测开裂不良品分析图:NG

磁性瓦外观检测

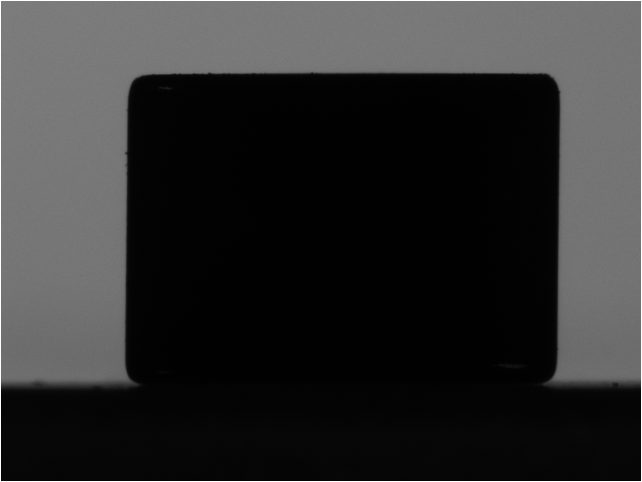

三:侧面背光检测方式



侧面背光检测效果原图:
磁性瓦外观检测

三:顶部正光检测方式



顶部正光检测开裂不良品分析图:NG
磁性瓦外观检测

三:顶部正光检测方式



顶部正光检测掉边不良品分析图:NG

磁性瓦外观检测

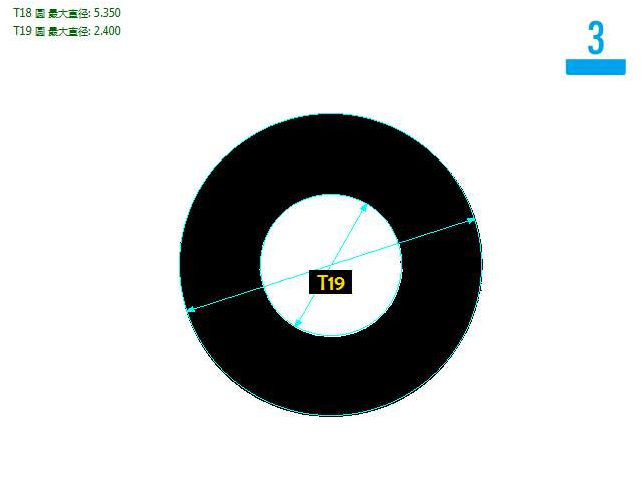

三:顶部背光检测方式



顶部背光检测效果分析图:OK

磁性瓦外观检测

.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA


以上就是圆环磁铁机器视觉检测方案,想要更多方案欢迎咨询思普泰克,安徽思普泰克智能制造科技有限公司研发的磁芯自动化机器视觉检测设备,又称,磁石光学筛选机,可应用于,磁性瓦外观检测,等磁性产品外观缺陷检测。如需产品自动化检测方案可联系客户服务热线:185-0550-8089
