导电薄膜采用机器视觉技术检测外观方案
导电薄膜采用机器视觉技术检测外观方案检测内容： 产品的外观检测 序号 检测位置 检测方式 是否可检 1 按键同心度 背光检测 可检 注明：以上检测项目，均需在影像下清晰可见才能检测。
一、检测内容及要求
检测内容：
产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 按键同心度 | 背光检测 | 可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于20-40件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号： SIPO非标定制XY检验平台 组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 1套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 1套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 1套 |
| 7 | 光源 | 定制光学自适应光源 | 2套 |
| 8 | 检测平台 | 专业XY检测平台 | 1套 |
| 9 | 控制系统 | SIPOTEK定制 | 1套 |
| 10 | PLC运动协作 |
|
1套 |

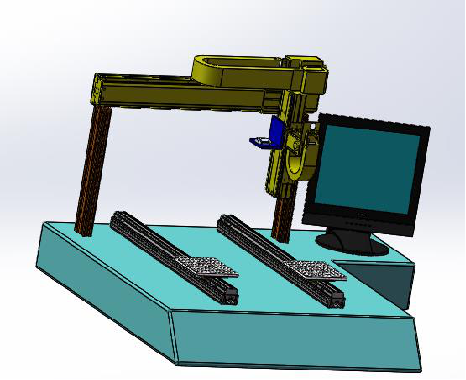

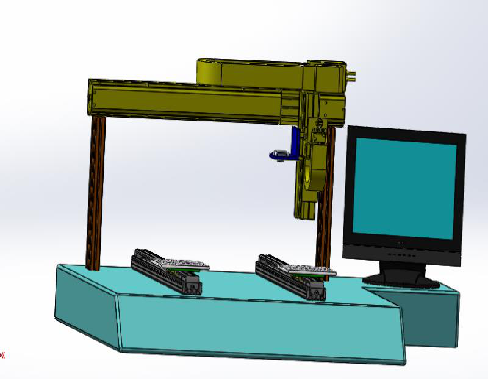

三、设备外观3D立体图
四、样件测试图片:

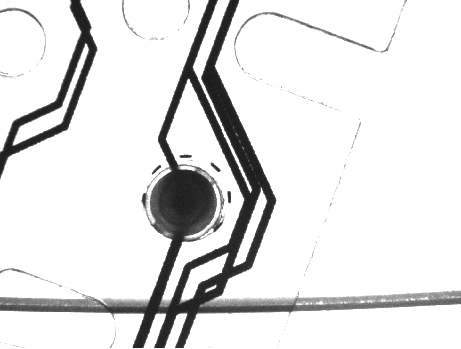

1.顶部背光检测不良品原图及分析图：NG 不良原因：不同心 分析结果：可检
五、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
了解更多机器视觉检测方案可登陆：https://www.sipoah.com
