视觉检测自动化设备检测手机卡托外观方案
一、检测内容及要求 检测内容： 最大尺寸长30mm*宽10mm的产品的荧光涂层检测 序号 检测位置 检测方式 是否可检 备注 1 多胶 正光 可检 2 缺胶 正光 可检 3 针脚变形 正光 可检 4 针脚压平
一、检测内容及要求
检测内容：
最大尺寸长30mm*宽10mm的产品的荧光涂层检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 多胶 | 正光 | 可检 |
|
| 2 | 缺胶 | 正光 | 可检 |
|
| 3 | 针脚变形 | 正光 | 可检 |
|
| 4 | 针脚压平 | 正光 | 可检 |
|
| 5 | 电镀不良 |
|
不可检 | 特征不明显，光源无法过滤 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：

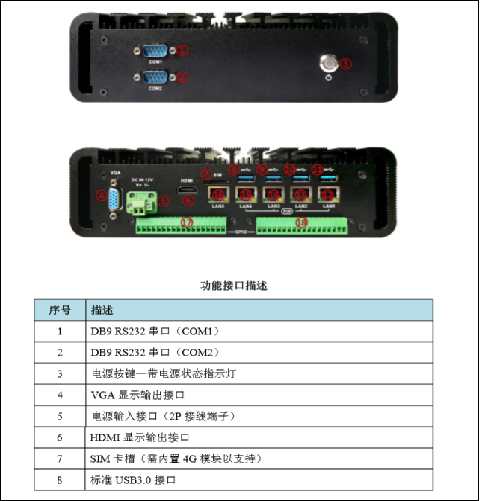

| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 1套 |
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 1套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 1套 |
| 7 | 光源 | 定制光学自适应光源 | 1套 |
| 8 | 检测平台 | 客供 | 1套 |

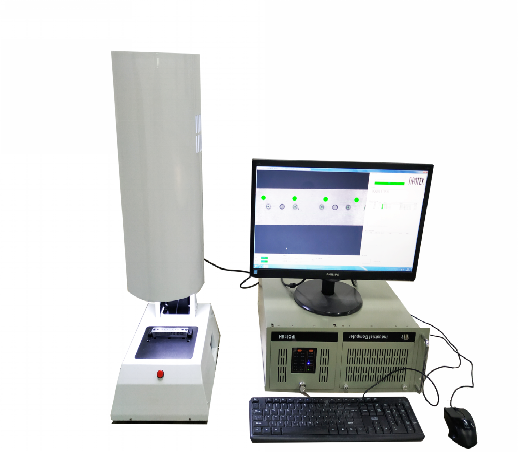

三、设备外观3D立体图
四、样件测试图片:

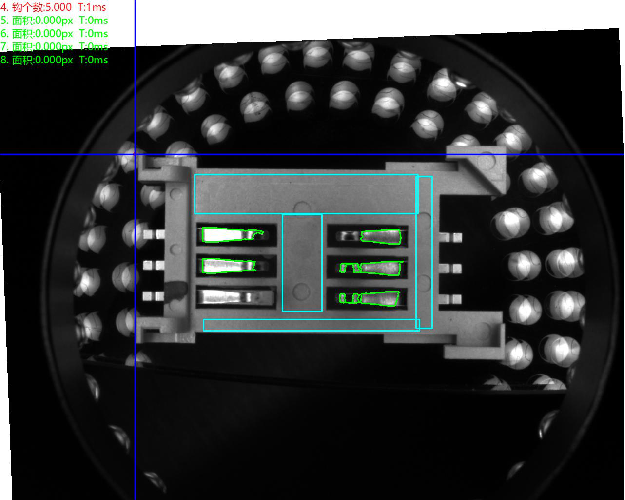

1.正光检测产品原图：

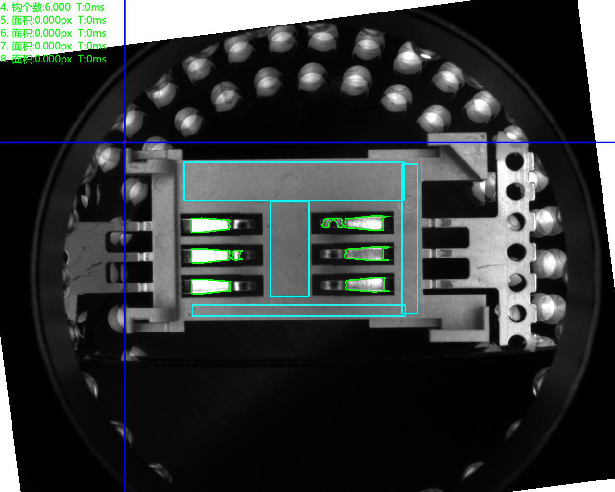

2.正光检测良品分析图：OK

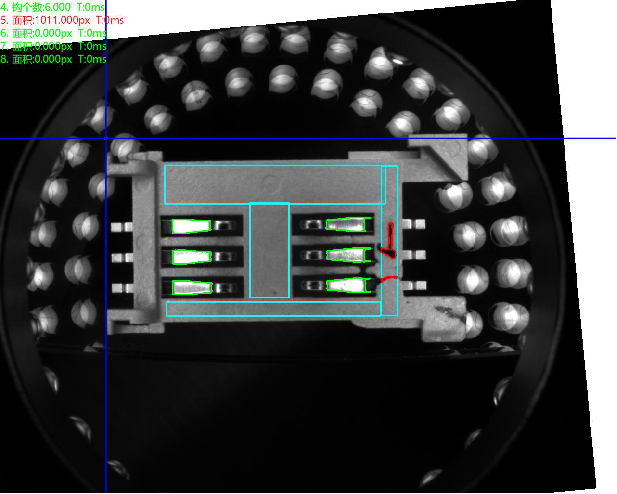

3.正光检测不良品分析图：NG 不良特征：多胶

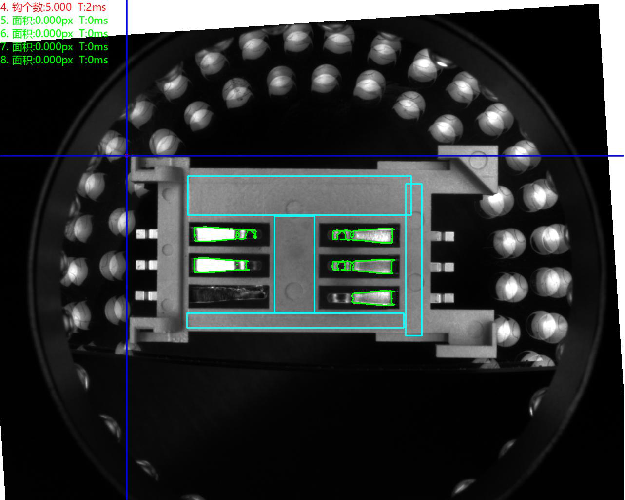

4.正光检测不良品分析图：NG 不良特征：针脚压平
5.正光检测不良品分析图：NG 不良特征：缺胶
五、系统安装要求:
设备放置的检测空间: 在贵司设备上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
