CCD视觉检测设备的特点及工作原理

返回列表 来源:admin 浏览: 发布日期:2020-02-14 15:37
CCD视觉检测设备依赖于CCD成像摄像头和检测系统,其中检测系统尤其重要。检测系统基于客户对产品的检测要求,安徽思普泰克根据客户的要求开发检测系统有效提高检测效率。 下面跟随安徽思普泰克一起了解CCD视觉检测设备的特点及工作原理。

  一、CCD视觉检测设备的特点

  1.实时显示检测画面,中文界面,可以浏览几次不合格品的图像,具有能够存储和实时察看错误工件图像的功能;
  2.系统根据操作者选择不同尺寸的工件,调用相应视觉程序进行尺寸检测,并输出结果;
  3.摄像机的拍照速度自动与被测物的速度相匹配,拍摄到理想的图像;
  4.零件的尺寸范围为2.4mm到12mm,厚度可以不同;
  5.针对不同尺寸的零件,排序装置和输送装置可以精确调整料道的宽度,使零件在固定路径上运动并进行视觉检测;

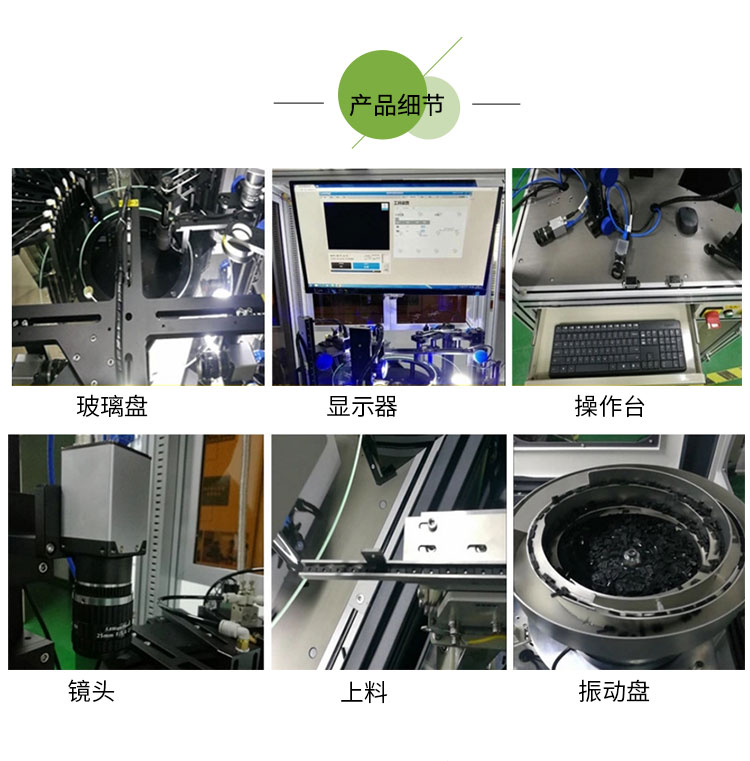

CCD视觉检测设备

  ⒍废品漏检率为0;
  7.具有对错误工件及时准确发出剔除控制信号、剔除废品的功能;
  8.视觉检测系统可通过显示图像监视检测过程,也可通过界面显示的检测数据动态查看检测结果;
  9.能生成错误结果信息文件,包含对应的错误图像,并能打印输出。
  10.系统能够自检其主要设备的状态是否正常,配有状态指示灯;同时能够设置系统维护人员、使用人员不同的操作权限;
  11.机器视觉系统分辨率达到2448×2048,动态检测精度可以达到0.02mm;

  二、CCD视觉检测设备工作原理

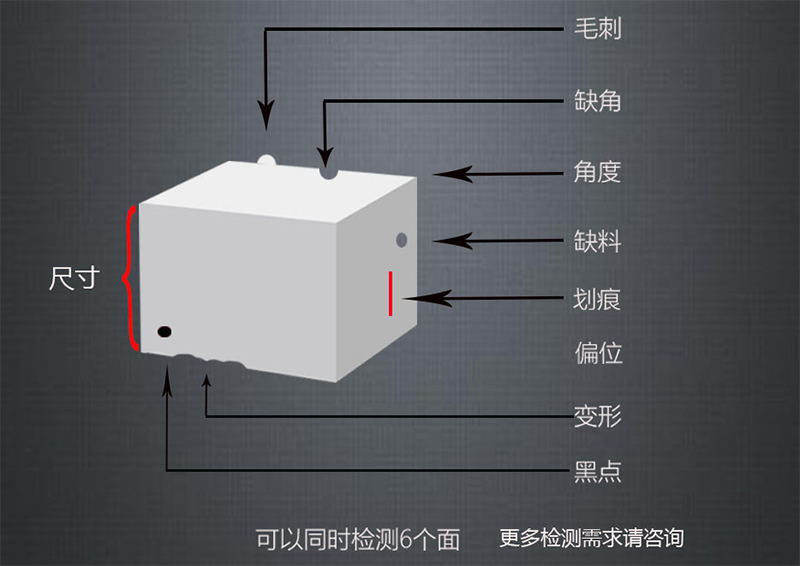

CCD视觉检测设备
  1、另一个启动脉冲打开灯光照明,灯光的开启时间应该与摄像机的曝光时间匹配。
  2、工件定位检测器探测到物体已经运动至接近摄像系统的视野中心,向图像采集部分发送触发脉冲。
  3、图像采集部分将数字图像存放在处理器或计算机的内存中。
  4、摄像机停止目前的扫描,重新开始新的一帧扫描,或者摄像机在启动脉冲来到之前处于等待状态,启动脉冲到来后启动一帧扫描。
  5、图像采集部分按照事先设定的程序和延时,分别向摄像机和照明系统发出启动脉冲。
  6、摄像机开始新的一帧扫描之前打开曝光机构,曝光时间可以事先设定。
  7、摄像机曝光后,正式开始一帧图像的扫描和输出。
  8、处理结果控制流水线的动作、进行定位、纠正运动的误差等。
  9、图像采集部分接收模拟视频信号通过A/D将其数字化,或者是直接接收摄像机数字化后的数字视频数据。
  10、处理器对图像进行处理、分析、识别,获得测量结果或逻辑控制值。

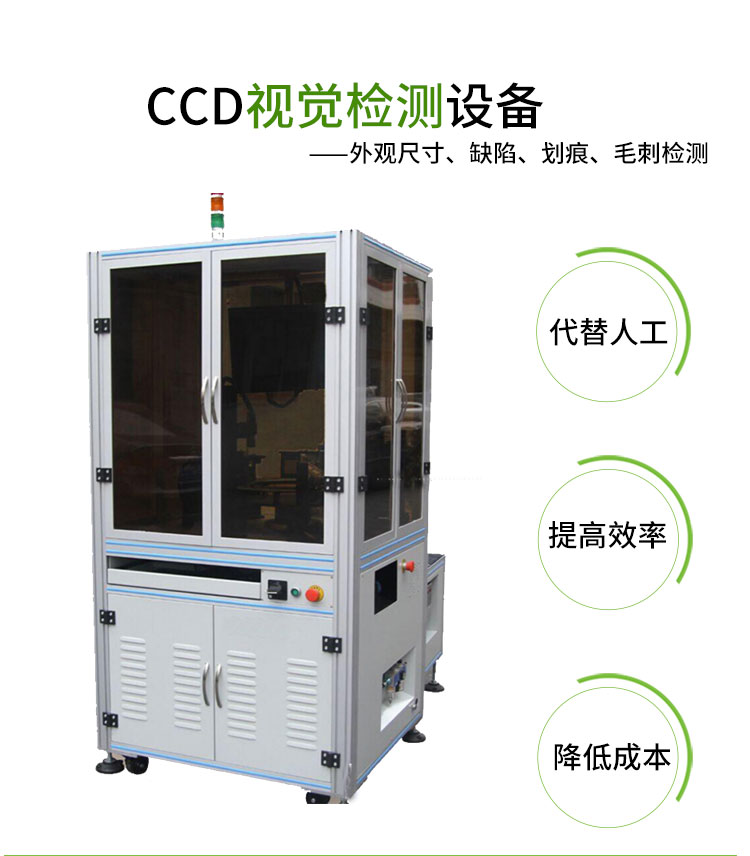

CCD视觉检测设备
