表面缺陷检测系统检测塑胶件外观方案!

作者 : 安徽思普泰克发布时间 : 2020-04-15 浏览 : 246 次
注明:表面缺陷检测系统检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
      产品的外观检测
序号 检测位置 检测方式 是否可检 备注
1 缺料1 侧面背光 可检

2 模具压扁 可检

3 顶针坏掉 可检

4 缺料4 侧面正光 可检 此步骤需要检测前后两面,所以需要正反各一个相机
5 色差                    不可检


注明:表面缺陷检测系统检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

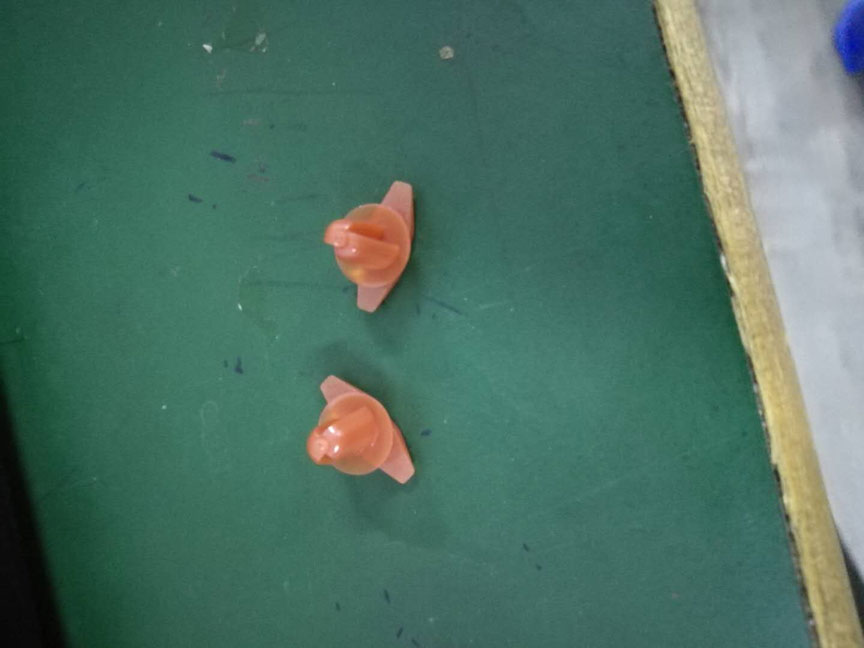

样品图:

表面缺陷检测系统

二、设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 SONY工业相机 3套
5 相机调节伺服模组 SIPOTEK定制 3套
6 工业镜头 FA高清光学工业镜头 3套
7 光源 定制光学自适应光源 3套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套
表面缺陷检测系统外观3D立体图

表面缺陷检测系统
三、样件测试图片:

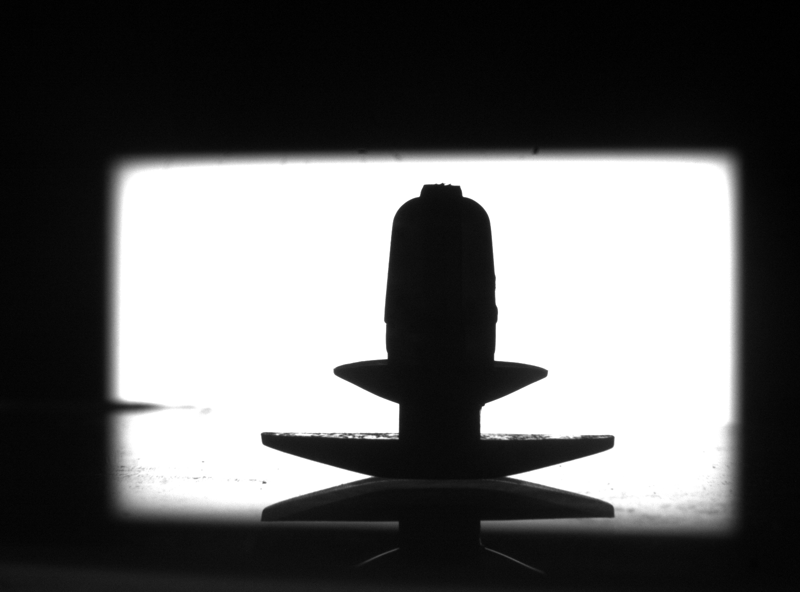

侧面背光检测原图:

表面缺陷检测系统

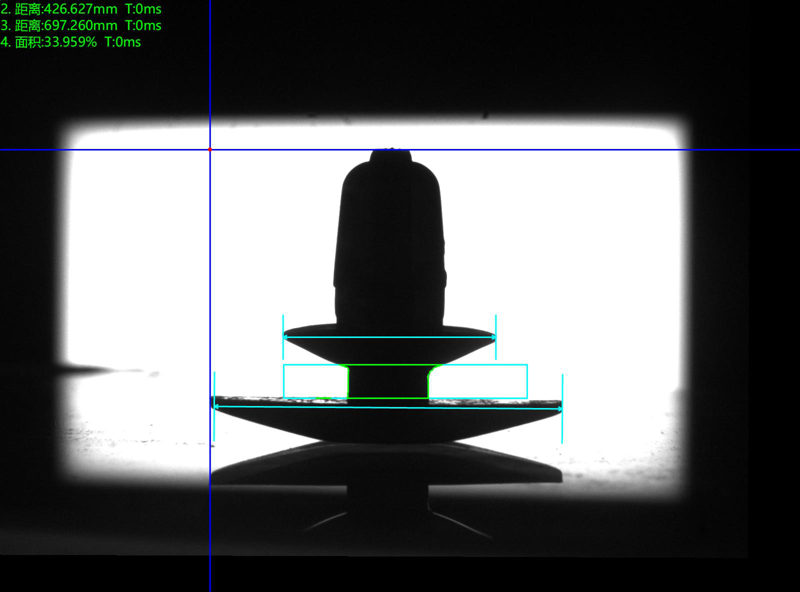

侧面背光检测良品分析图:OK

表面缺陷检测系统

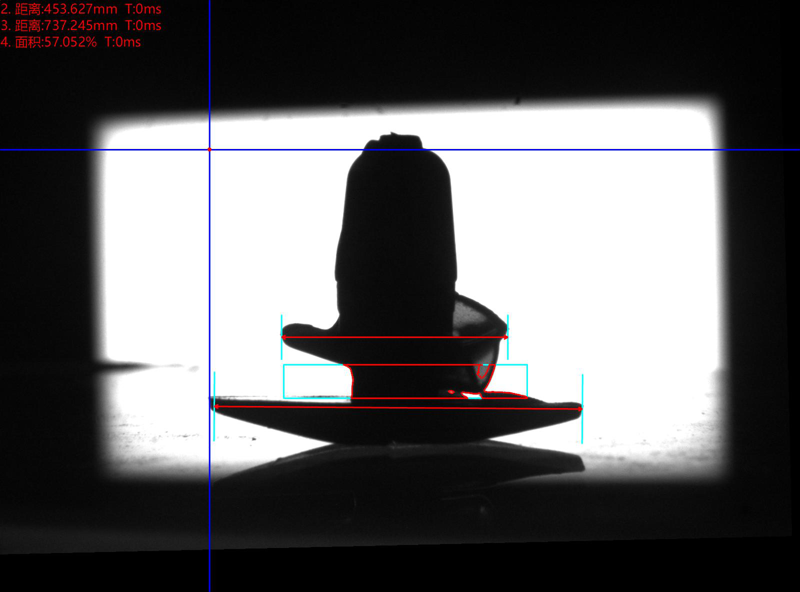

侧面背光检测不良品分析图:NG      不良特征:磨具压扁     分析结果:可检

表面缺陷检测系统

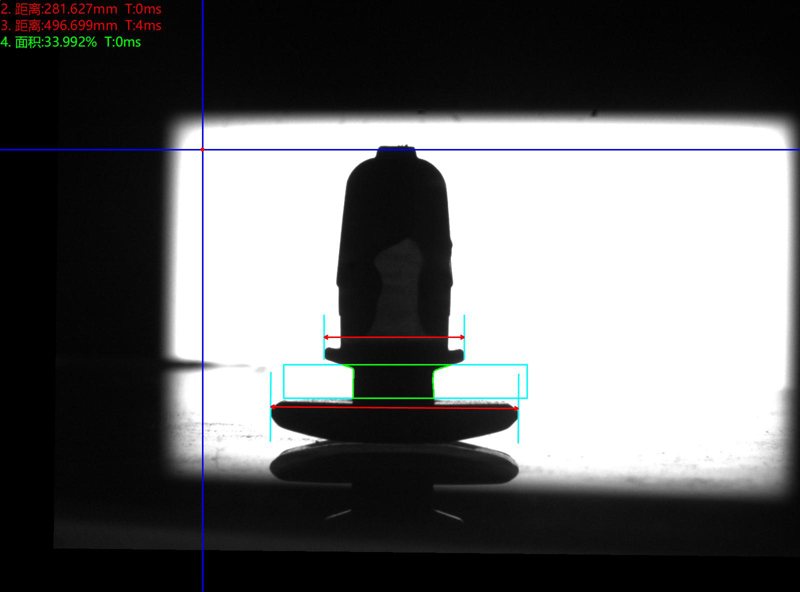

侧面背光检测不良品分析图:NG      不良特征: 顶针坏     分析结果:可检

表面缺陷检测系统

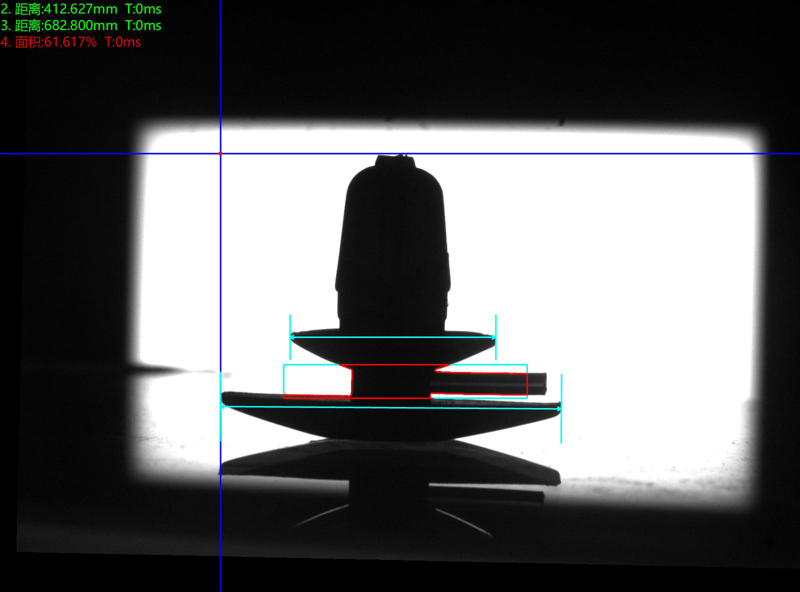

侧面背光检测不良品分析图:NG      不良特征:缺料1   分析结果:可检

表面缺陷检测系统

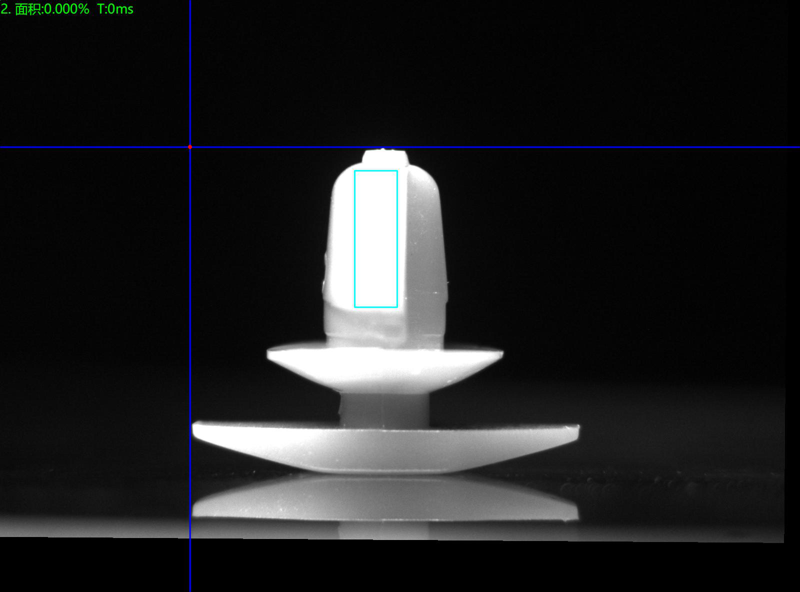

侧面正光检测正面良品分析图:OK

表面缺陷检测系统

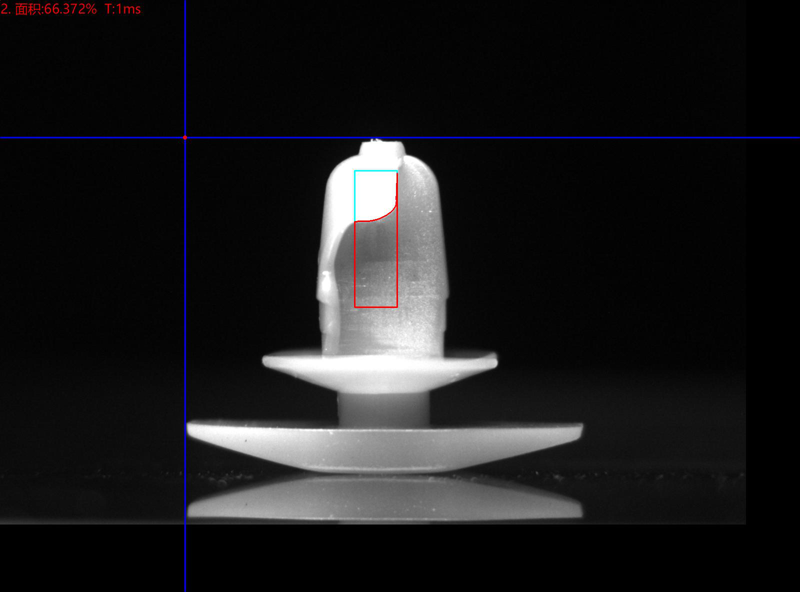

侧面正光检测不良品正面分析图:NG      不良特征:缺料4   分析结果:可检

表面缺陷检测系统


侧面正光检测良品反面分析图:OK

表面缺陷检测系统

侧面正光检测不良品正面分析图:NG      不良特征:缺料4   分析结果:可检

表面缺陷检测系统

四、
表面缺陷检测系统安装要求:

设备放置的检测空间:  在流水线上并入安装思普泰克视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
