塑胶玩具自动化检测设备检测塑胶件外观方案!

作者 : 安徽思普泰克发布时间 : 2020-02-28 浏览 : 181 次
注明:塑胶玩具自动化检测设备,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于100件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
序号 检测位置 检测方式 是否可检
1 缺料、假针、金属针在产品里 正光检测 可检
2 针少于0.3mm 背光检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于100件(取决于产品送料速度)。

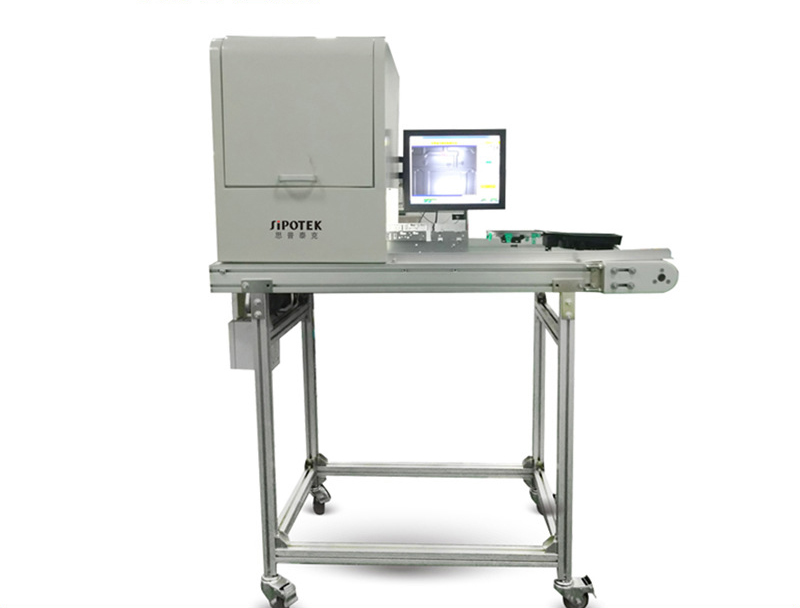

二、设备组成及主要机构

设备型号:SP-T300标准定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传
2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 Barsler工业相机 7套

5 相机调节模组 SIPOTEK定制 7套

6 工业镜头 FA高清光学工业镜头 7套

7 光源 定制光学自适应光源 7套

8 检测平台 专业光学玻璃载台 1套

9 伺服电机 松下·PANASONIC 1套

10 控制系统 SIPOTEK定制 1套

11 PLC运动协作 松下·PANASONIC 1套



塑胶玩具自动化检测设备

三、样件测试图片:

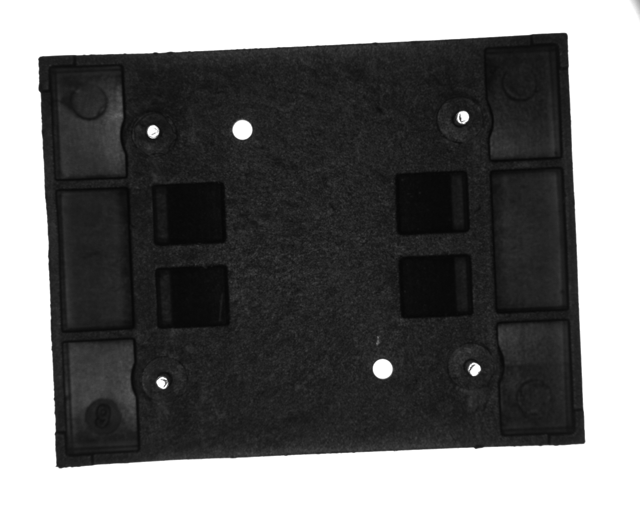

顶部正光检测原图:
塑胶玩具自动化检测设备

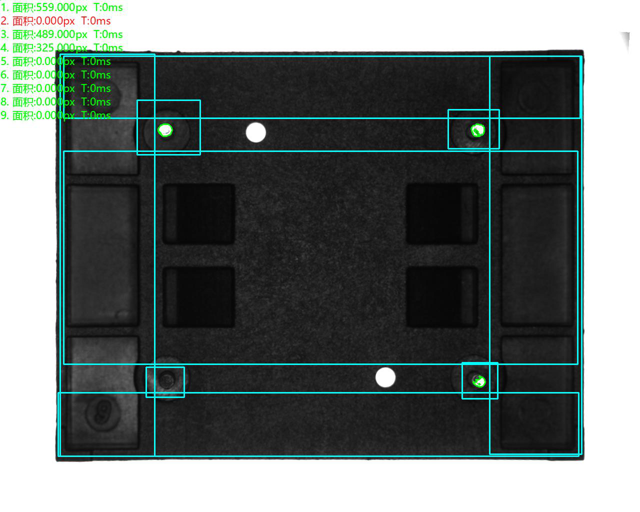

顶部正光检测良品分析图:OK
塑胶玩具自动化检测设备
顶部正光检测不良品分析图:NG   不良特征:假针      分析结果:可检

顶部正光检测不良品分析图
顶部正光检测不良品分析图:NG   不良特征:金属针在产品里      分析结果:可检
顶部正光检测不良品分析图

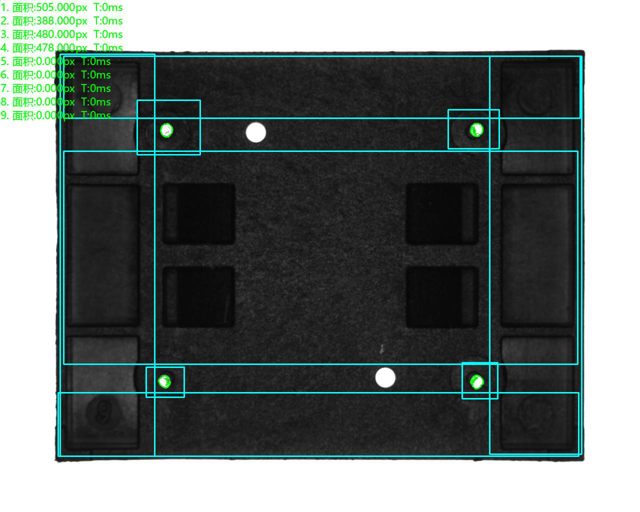

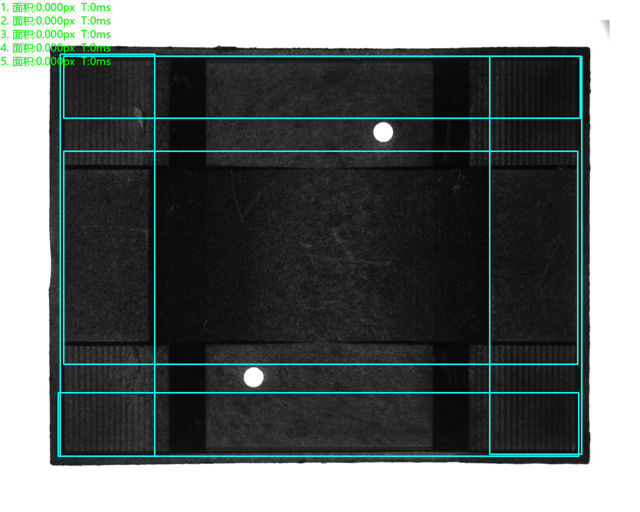

底部正光检测良品分析图:OK

底部正光检测良品分析图

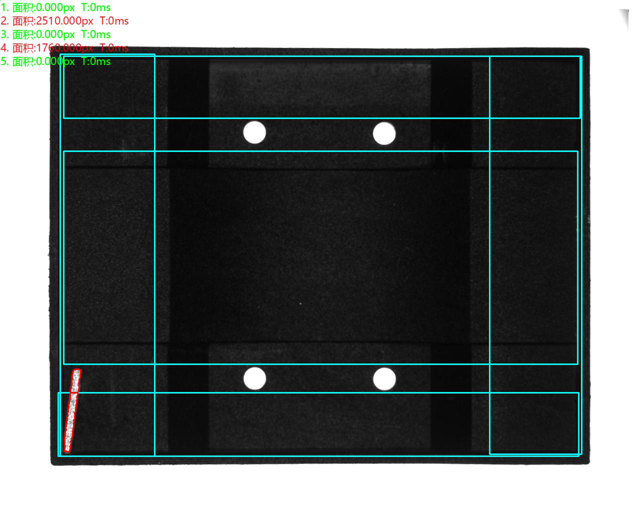

底部正光检测不良品分析图:NG   不良特征:金属针在产品里      分析结果:可检

塑胶玩具自动化检测设备

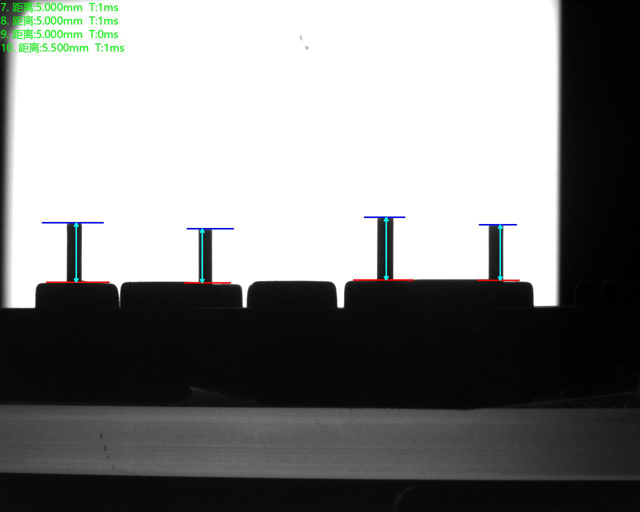

侧面背光检测良品分析图:OK

塑胶玩具自动化检测设备

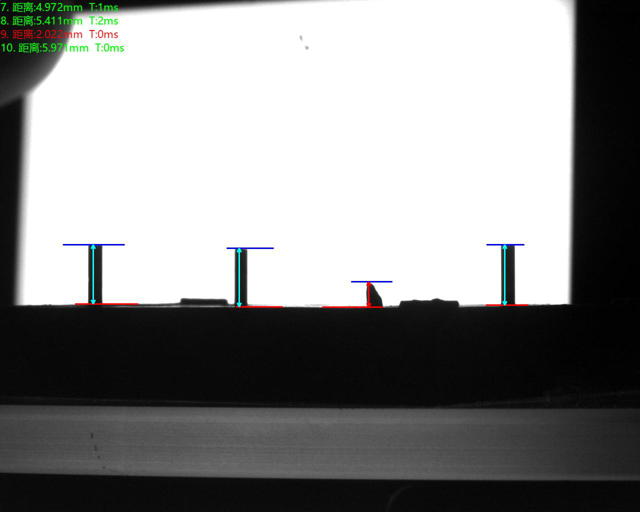

侧面背光检测不良品分析图:NG   不良特征:针少于0.3mm      分析结果:可检

塑胶玩具自动化检测设备

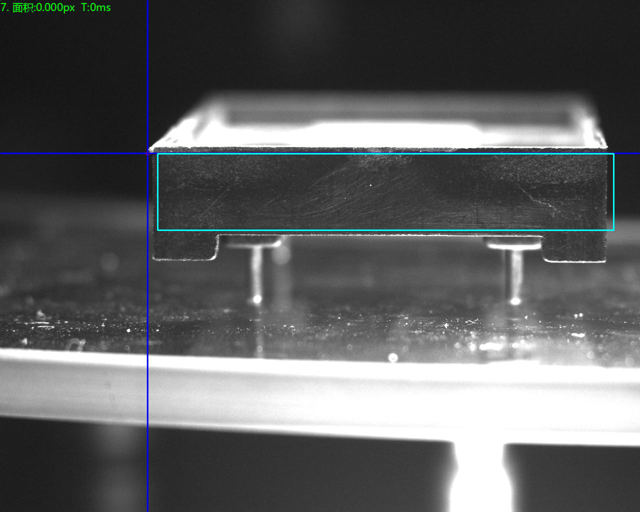

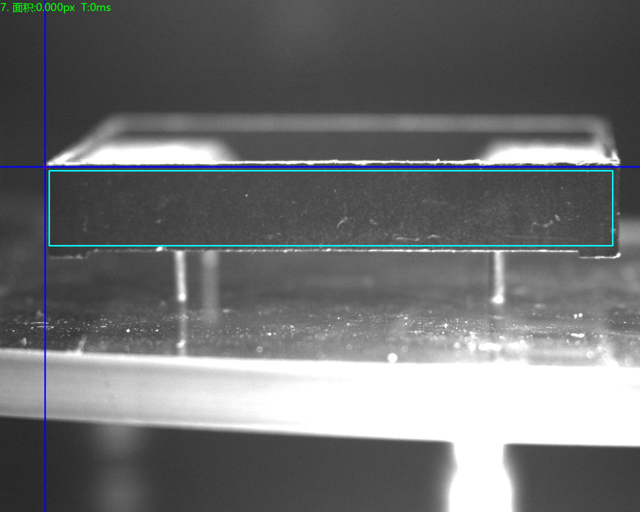

侧面正光检测良品分析图:OK

塑胶玩具自动化检测设备

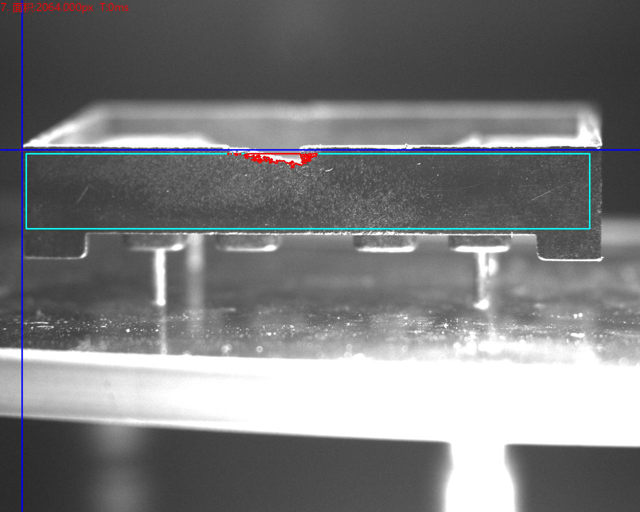

侧面正光检测不良品分析图:NG   不良特征:缺料      分析结果:可检

塑胶玩具自动化检测设备

侧面正光检测良品分析图:OK

塑胶玩具自动化检测设备

侧面正光检测良品分析图:OK

塑胶玩具自动化检测设备


侧面正光检测不良品分析图:NG   不良特征:缺料      分析结果:可检

塑胶玩具自动化检测设备

侧面正光检测良品分析图:OK

塑胶玩具自动化检测设备


四、系统安装要求:
设备放置的检测空间:  安装思普泰克视觉检测系统的整体检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
