o型圈外观视觉检测设备检测工业产品外观案例!
一、检测内容及要求
检测内容:
最大尺寸长2.05mm*直径1.7mm的产品的外观检测
注明:安徽思普泰克研发的o型圈外观视觉检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于160件(取决于产品送料速度)。
样品图片

o型圈外观视觉检测设备外观


三、样件测试图片:
顶部正光检测原图:

o型圈外观视觉检测设备使用工业照相机将被检测的目标转换成图像信号,根据像素分布和亮度、颜色等信息,转变成数字化信号,图像处理系统对这些信号进行各种运算来抽取目标的特征,如面积、数量、位置、长度,再根据预设的允许度和其他条件输出结果,包括尺寸、个数等。
o型圈外观视觉检测设备适用于检测橡胶圈、螺丝、手机配件、不锈钢、铝材、塑胶,电感,电容,硅胶,螺母,垫片等各种器件
序号 | 检测位置 | 检测方式 | 是否可检 |
1 | 尺寸检测 | 背光检测 | 可检 |
注明:安徽思普泰克研发的o型圈外观视觉检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于160件(取决于产品送料速度)。

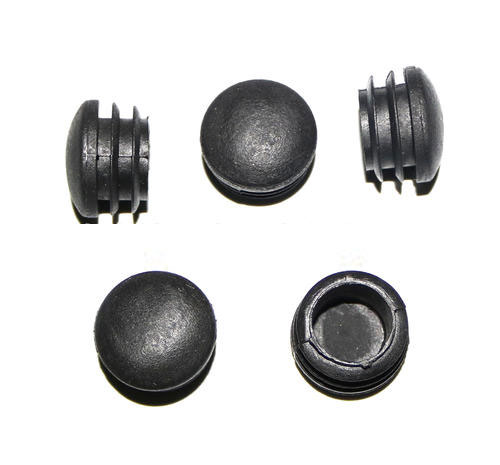

样品图片

二、o型圈外观视觉检测设备组成及主要机构
设备型号:SP-T300非标定制机 外形尺寸:900*800*1850mm
组成部件清单:
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
4 | 工业相机 | Barsler工业相机 | 1套 |
|
5 | 相机调节伺服模组 | SIPOTEK定制 | 1套 |
|
6 | 工业镜头 | FA高清光学工业镜头 | 1套 |
|
7 | 光源 | 定制光学自适应光源 | 1套 |
|
8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
10 | 控制系统 | SIPOTEK定制 | 1套 |
|
11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|
o型圈外观视觉检测设备外观


三、样件测试图片:

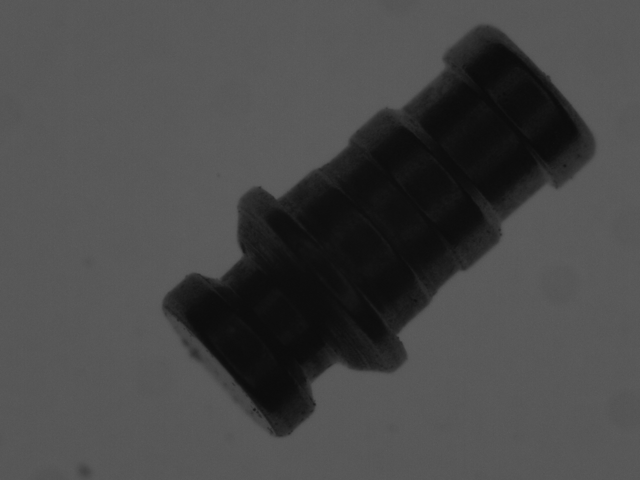

顶部正光检测原图:

顶部正光检测良品分析图:OK

四、o型圈外观视觉检测设备安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准整体检测设备,需要保证有足够的空间以安装设备。
环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源: 交流220V,50Hz, 耗电<1KVA。
o型圈外观视觉检测设备使用工业照相机将被检测的目标转换成图像信号,根据像素分布和亮度、颜色等信息,转变成数字化信号,图像处理系统对这些信号进行各种运算来抽取目标的特征,如面积、数量、位置、长度,再根据预设的允许度和其他条件输出结果,包括尺寸、个数等。
o型圈外观视觉检测设备适用于检测橡胶圈、螺丝、手机配件、不锈钢、铝材、塑胶,电感,电容,硅胶,螺母,垫片等各种器件
