五金配件检测设备自动化检测方案

返回列表 来源:admin 浏览: 发布日期:2019-12-31 14:59
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 尺寸


侧部背光 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于250件(取决于产品送料速度)。

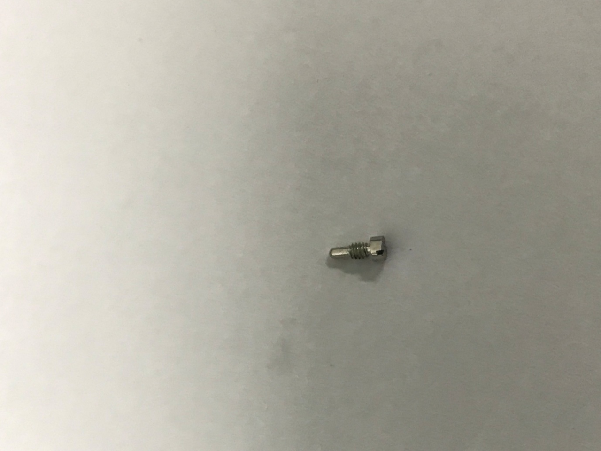

样品图:

五金配件检测设备自动化检测方案

二、设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 FA高清光学工业镜头 1套
7 工业镜头 定制360°环形检测工业镜头 0套
8 光源 定制光学自适应光源 1套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
9 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套

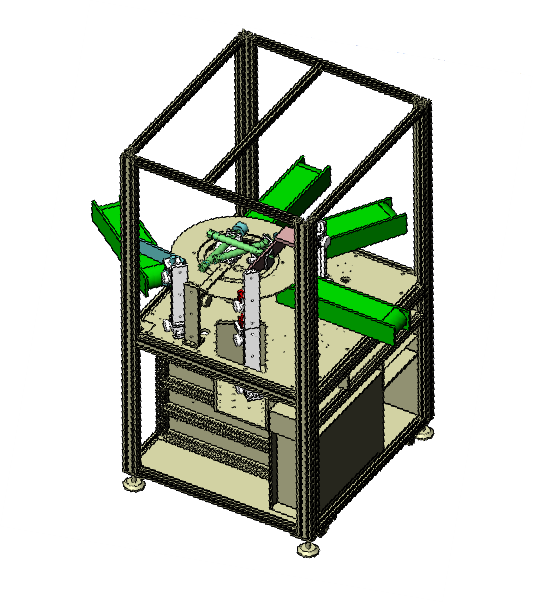

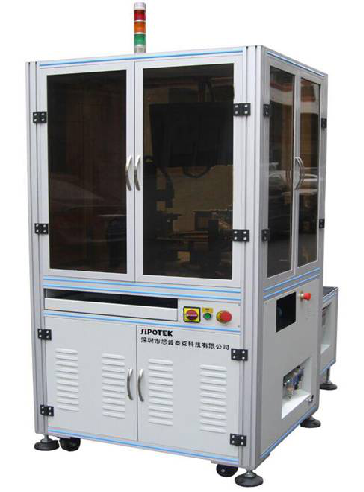

设备外观3D立体图
五金配件检测设备五金配件检测设备




三、样件测试图片:

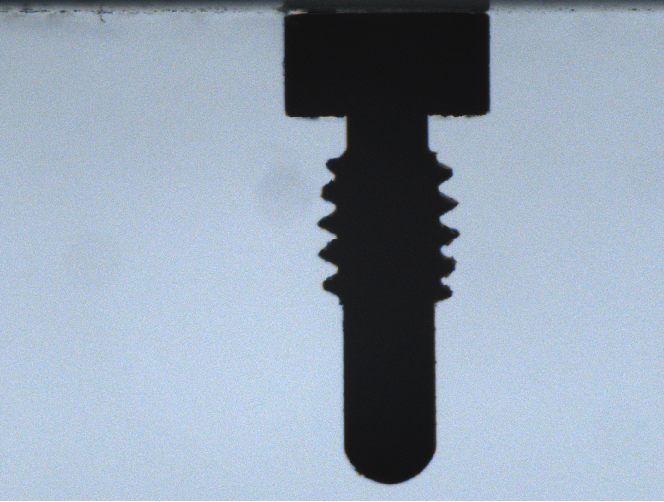

侧部背光检测原图:

五金配件检测设备自动化

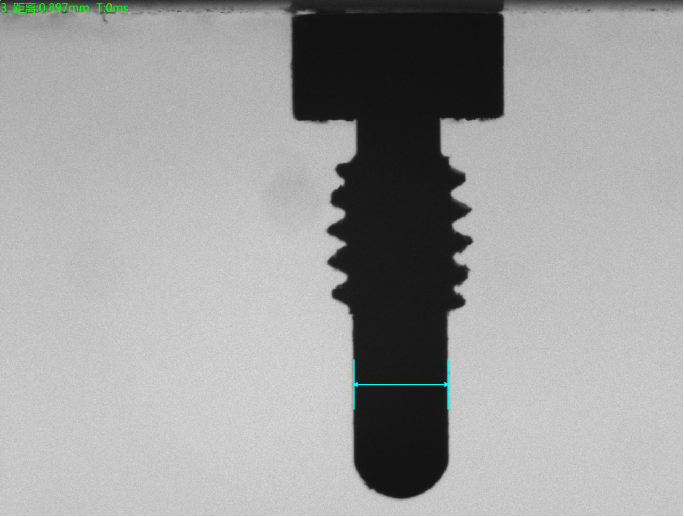

侧部背光检测良品分析图:OK

五金配件检测设备

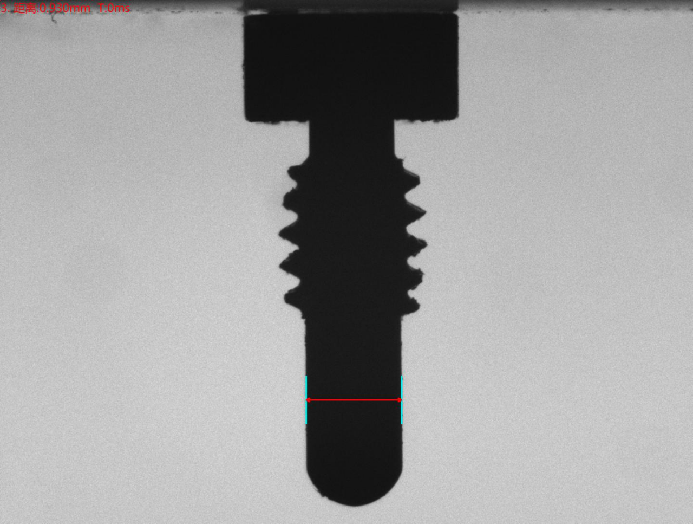

侧部背光检测不良品分析图:NG         不良原因:尺寸不良

侧部背光检测
