轴承自动化视觉检测设备检测螺丝器件外观方案

返回列表 来源:admin 浏览: 发布日期:2019-12-31 14:57
一、检测内容及要求

检测内容:
       最大尺寸直径9.42mm*高22.27mm的产品的尺寸检测
序号 检测位置 检测方式 是否可检
1 底部缺陷 正光检测 可检
2 表面发白 正光检测 可检
3 压坏 背光检测 可检
4





5 穴发白,CHAO里面发白

轻微不可检

注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

样品图:

轴承自动化视觉检测设备检测螺丝器件外观方案

二、设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Basler工业相机 3套
5 相机调节伺服模组 SIPOTEK定制 3套
6 工业镜头 FA高清光学工业镜头 2套
7 工业镜头 远心工业镜头 1套
8 光源 定制光学自适应光源 4套
9 检测平台 专业光学玻璃载台 1套
10 伺服电机 松下·PANASONIC 1套
11 控制系统 SIPOTEK定制 1套
12 PLC运动协作 松下·PANASONIC 1套

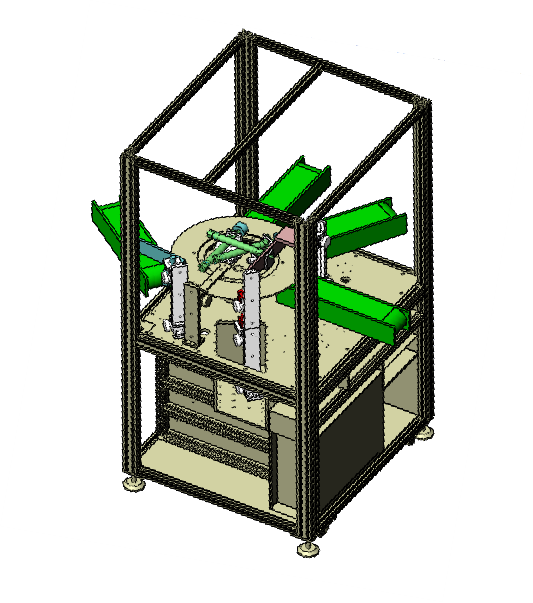

设备外观3D立体图

轴承自动化视觉检测设备轴承自动化视觉检测设备

三、样件(1、2、3、5)测试图片:

底部正光检测原图:

轴承自动化视觉检测设备检测螺丝器件外观方案

底部正光检测不良品分析图:NG     分析结果:可检
1:穴堵塞,穴黑。

轴承自动化视觉检测设备

 2:穴发黄

轴承自动化视觉检测设备

3:偏针,槽偏心

轴承自动化视觉检测设备
4:穴黑

轴承自动化视觉检测设备

底部正光检测不良品分析图:NG     分析结果:可检

5:穴堵塞。

轴承自动化视觉检测设备

 6:表面压伤,印伤

表面压伤,印伤

7:穴发白

穴发白

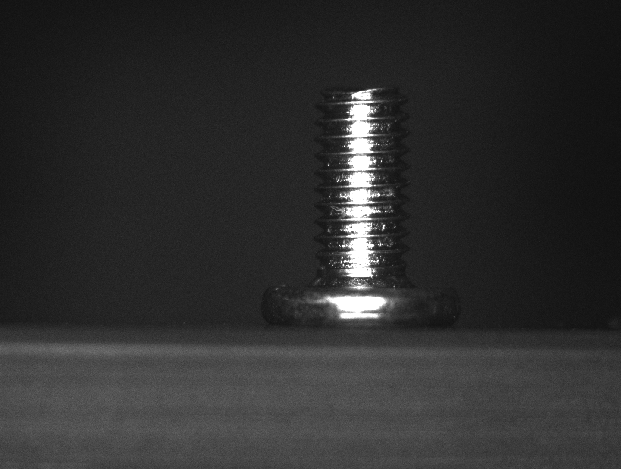

侧面正光检测原图:

侧面正光检测

侧面正光检测良品分析图:OK

侧面正光检测

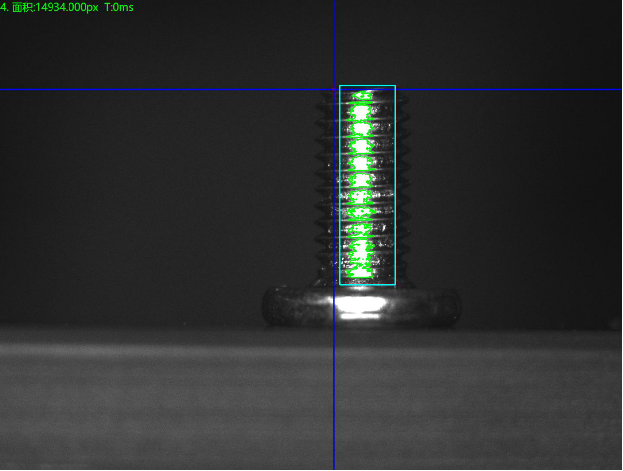

侧面正光检测不良品分析图:NG    不良特征: 牙黑     分析结果:可检

侧面正光检测

侧面背光检测原图:

侧面背光检测

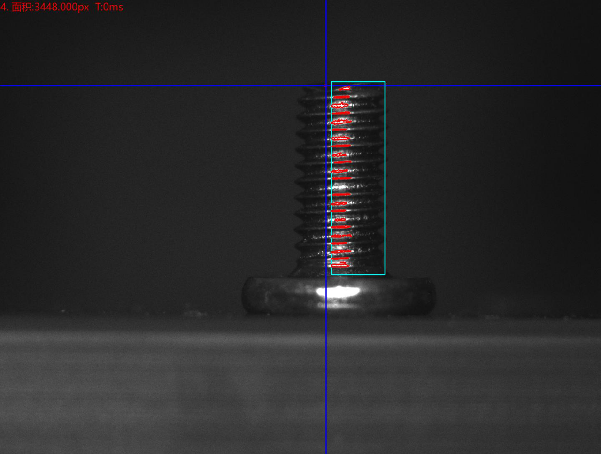

侧面背光检测不良品分析图:NG    不良特征: 烂牙     分析结果:可检

侧面背光检测


更多产品检测方案可登陆思普泰克智能制造官网查阅:www.sipoah.com
