精密五金冲压件外观检测采用自动化检测设备检测方案
精密五金冲压件外观检测采用自动化检测设备检测方案,注明：以上检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
一、检测内容及要求
检测内容：
产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 脏污 | 白色正光检测 | 可检 |
| 2 | 锈点 | 白色正光检测 | 可检 |
| 3 | 刮花 | 低角度蓝光检测 | 可检 |
| 4 | 压伤 | 低角度蓝光检测 | 可检 |
| 5 | 过治具不行 | 背光检测 | 可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。

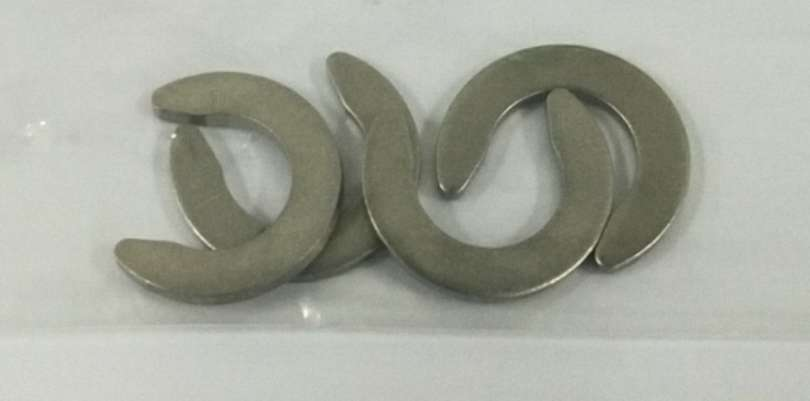

样品图：
二、设备组成及主要机构
设备型号：SP-T300标准检测设备 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 5套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 5套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 5套 |
| 7 | 光源 | 定制光学自适应光源 | 5套 |
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |

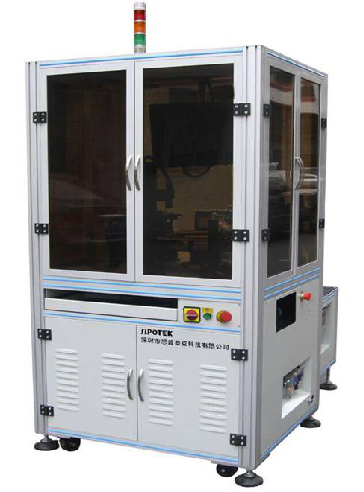

二、设备外观3D立体图
三、样件测试图片:

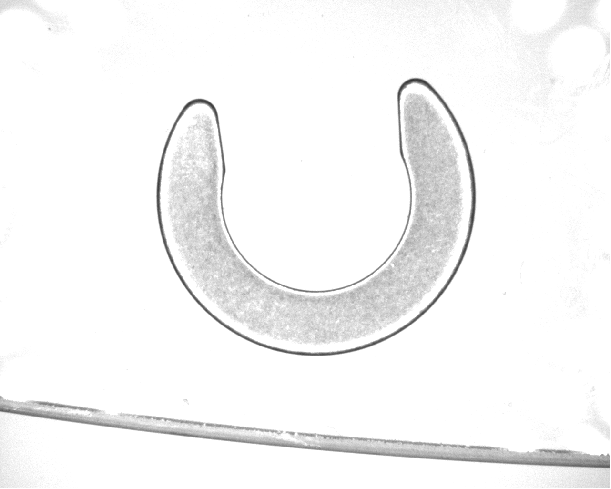

1.底部正光检测原图：

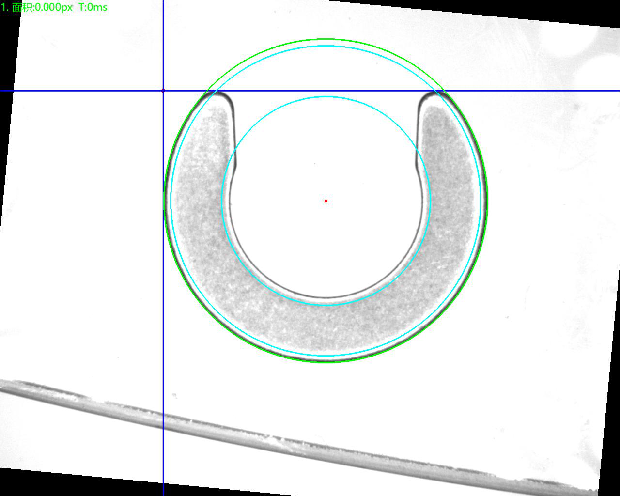

底部正光检测良品分析图：OK

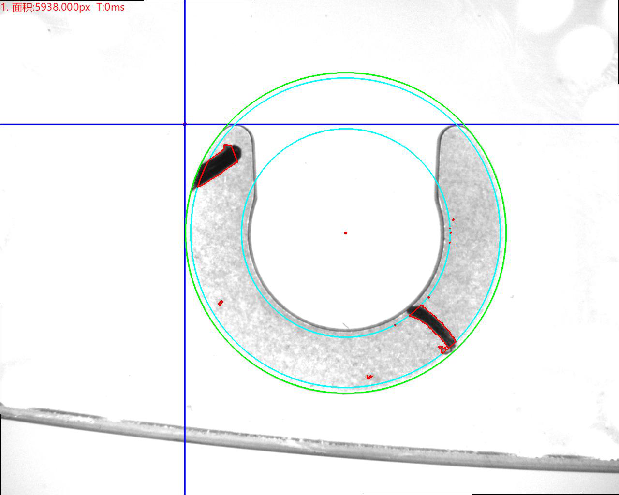

底部正光检测不良品分析图：NG 不良原因：脏污

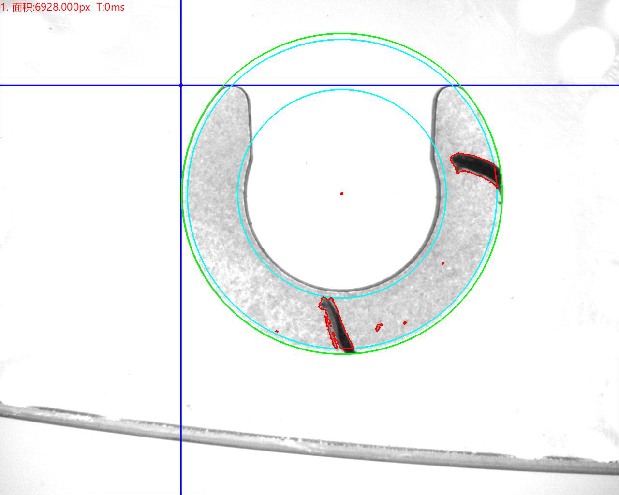

底部正光检测不良品分析图：NG 不良原因：脏污
底部蓝光检测原图：

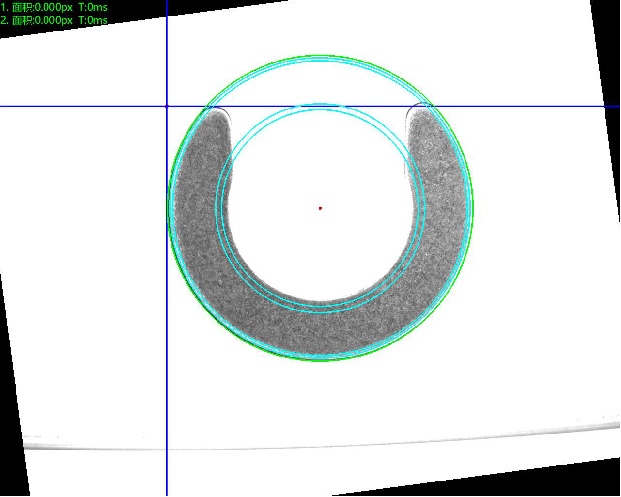

底部蓝光检测良品分析图：OK

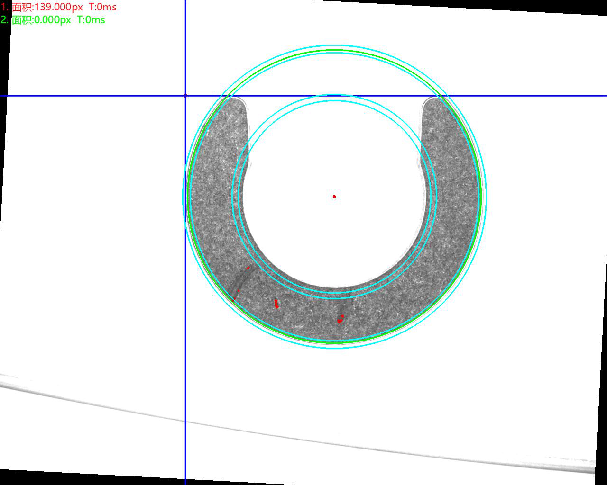

底部蓝光检测不良品分析图：NG 不良原因：压伤
顶部正光检测原图：
顶部正光检测良品分析图：OK
顶部正光检测不良品分析图：NG 不良原因：脏污
安徽思普泰克智能制造科技有限公司研发的轴承自动化视觉检测设备可应用于，精密五金冲压件外观检测,五金产品缺陷筛选等。如需咨询自动化检测设备产品价格可联系客户服务热线：商务咨询：178-5603-5060（微信同号）
