视觉检测自动化设备检测盖板外观缺陷方案

返回列表 来源:admin 浏览: 发布日期:2019-12-31 14:17
一、检测内容及要求

检测内容:
       产品的外观检测
序号

检测方式 是否可检
1 盖板铆钉打伤 正光源检测 可检
2 盖板方圆脚 正光源检测 可检
3 盖板焊针发黄 正光源检测 可检
4 盖板开裂 正光源检测 可检
5 盖板缺焊针 正光源检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于60件(取决于产品送料速度)。

二、设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 2套
5 相机调节模组 SIPOTEK定制 2套
6 工业镜头 FA高清光学工业镜头 2套
7 光源 定制光学自适应光源 2套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套

三、样件测试图片:

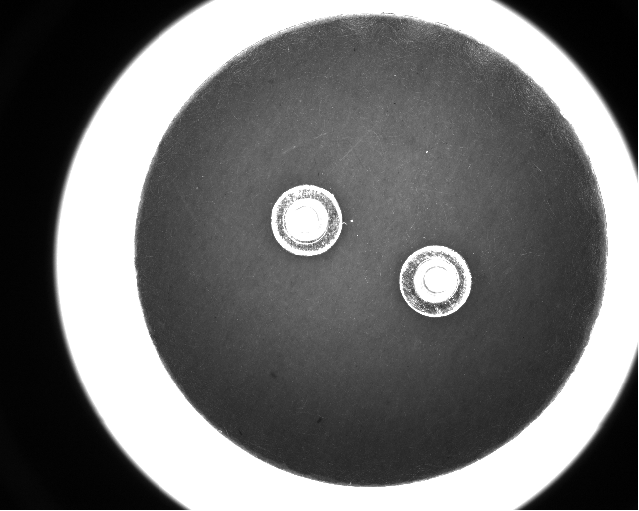

顶部正光检测良品原图:

视觉检测自动化设备检测盖板外观缺陷方案

顶部正光检测良品分析图:OK

视觉检测自动化设备检测盖板外观缺陷方案


顶部正光检测不良品分析图:NG             不良特征:无垫片

视觉检测自动化设备

顶部正光检测不良品分析图:NG             不良特征:华司缺口

视觉检测自动化设备

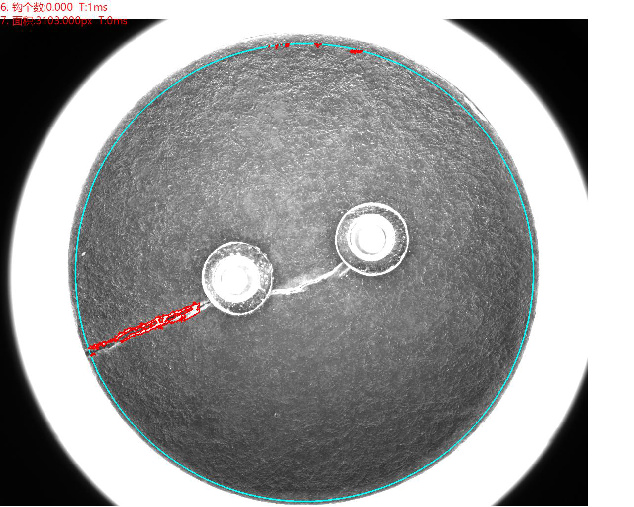

顶部正光检测不良品分析图:NG             不良特征:盖板开裂

视觉检测自动化设备

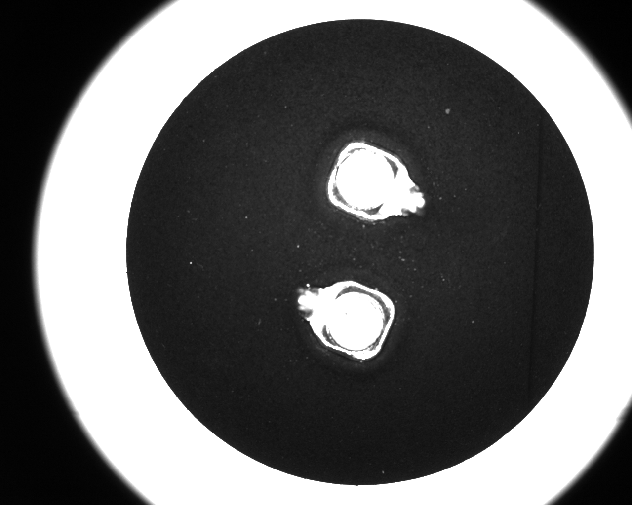

底部正光检测良品原图:

视觉检测自动化设备

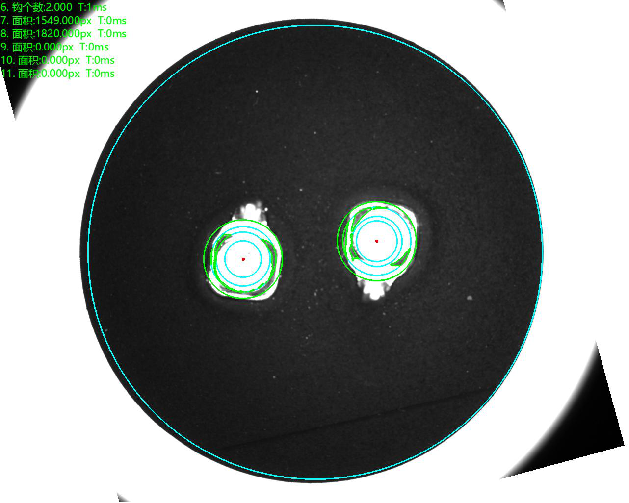

底部正光检测良品分析图:OK

底部正光检测
底部正光检测

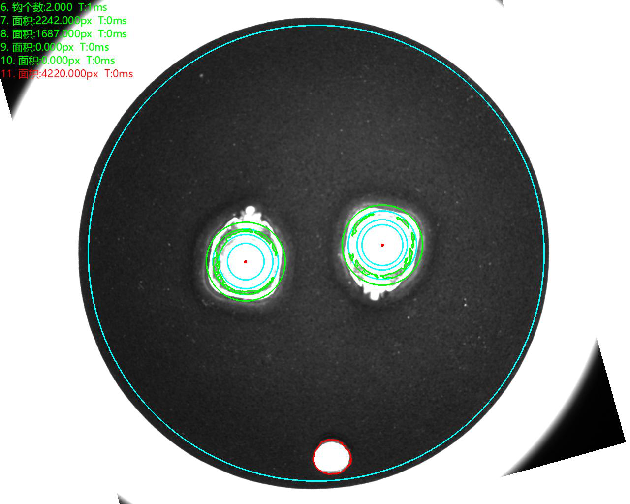

底部正光检测不良品分析图:NG             不良特征:盖板多孔

底部正光检测

底部正光检测不良品分析图:NG             不良特征:针脚发黄

底部正光检测


底部正光检测不良品分析图:NG             不良特征:盖板缺口

底部正光检测

底部正光检测不良品分析图:NG             不良特征:方圆脚

底部正光检测

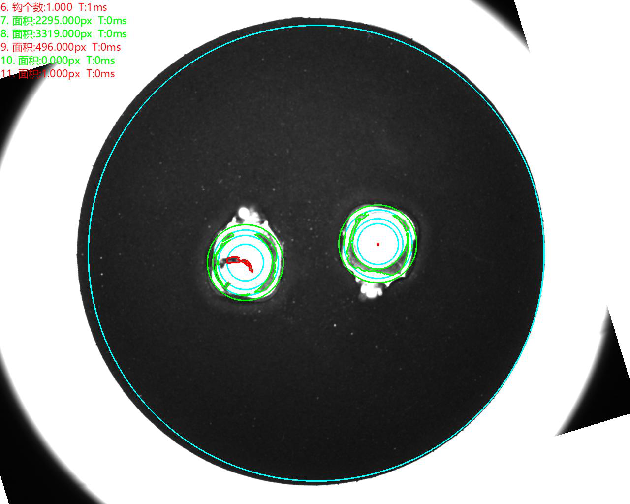

底部正光检测不良品分析图:NG             不良特征:铆钉压伤

思普泰克智能制造

底部正光检测不良品分析图:NG             不良特征:焊脚反向

思普泰克智能制造

底部正光检测不良品分析图:NG             不良特征:缺焊脚

思普泰克智能制造
