一:检测内容及要求



检测工件面积:

               整体高度0.37*直径2.45mm的样件检测

检测内容:

               1:底部检测脏污、缺口、漏银

               2:顶部检测缺银、脏污、断裂

               漏银侧面无法检测,底面可检

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量150-200(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 2,底部检测脏污、缺口、漏银。顶部检测缺银、脏污、断裂

5:工业镜头: 2FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)

.1: 设备外观3D立体图

机器视觉检测设备

三:底部检测方式

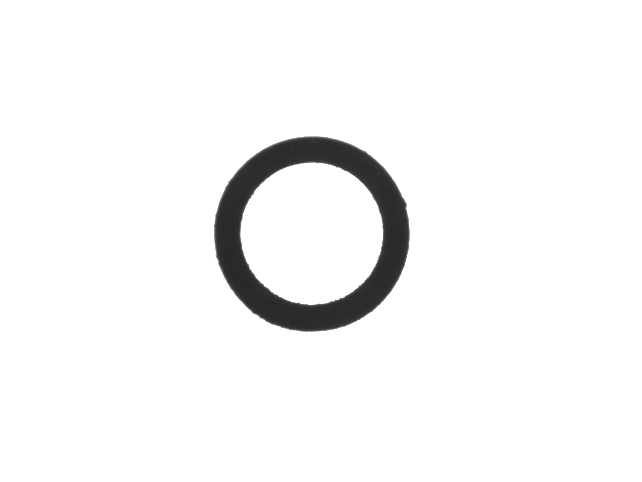

 底部检测效果原图:

机器视觉检测方案

三:底部检测方式

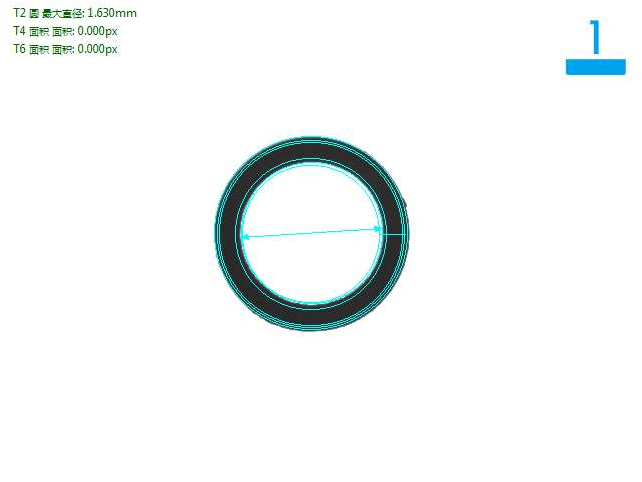

底部检测良品分析图:OK

机器视觉检测方案

三:底部检测方式

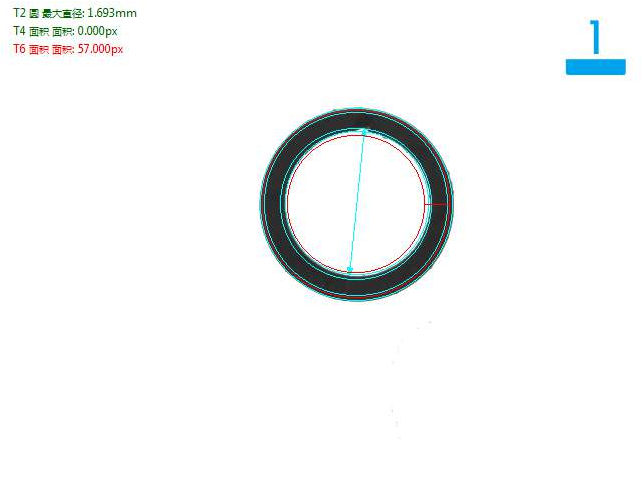

底部检测缺口不良品分析图:NG

机器视觉检测方案

三:1底部检测方式

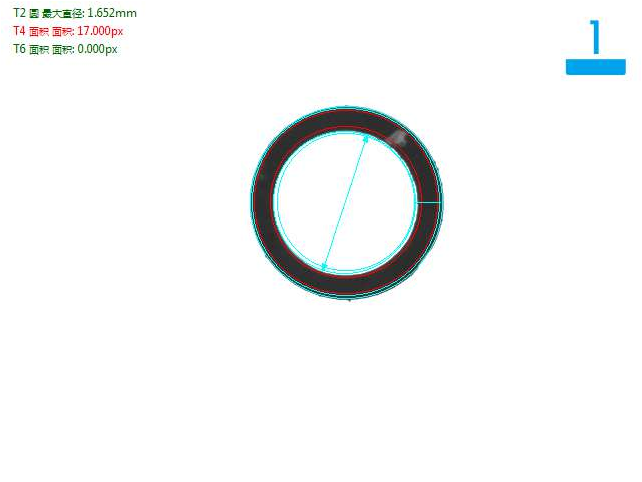

底部检测脏污不良品分析图:NG

机器视觉检测方案

三:1底部检测方式

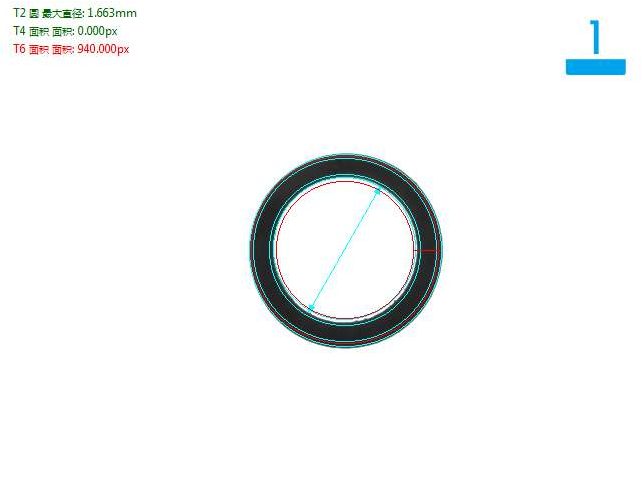

底部检测漏银不良品分析图:NG

机器视觉检测方案

三:2顶部检测方式

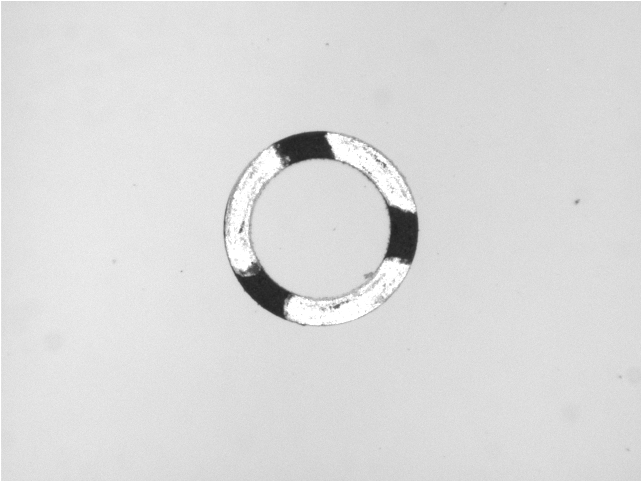

顶部检测效果原图:

机器视觉检测方案

三:2顶部检测方式

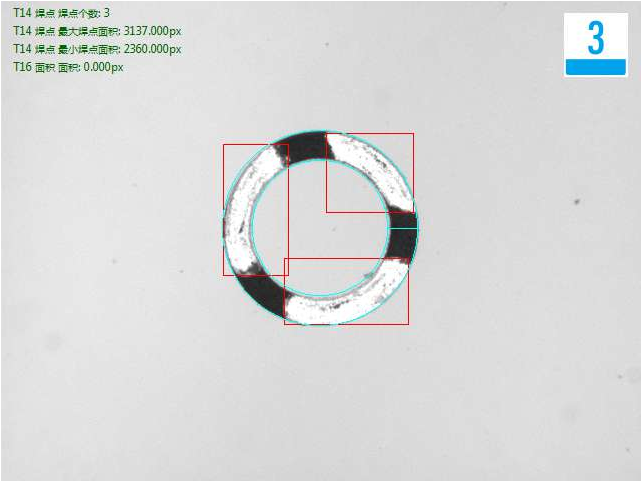

顶部检测良品分析图:OK

三:2顶部检测方式

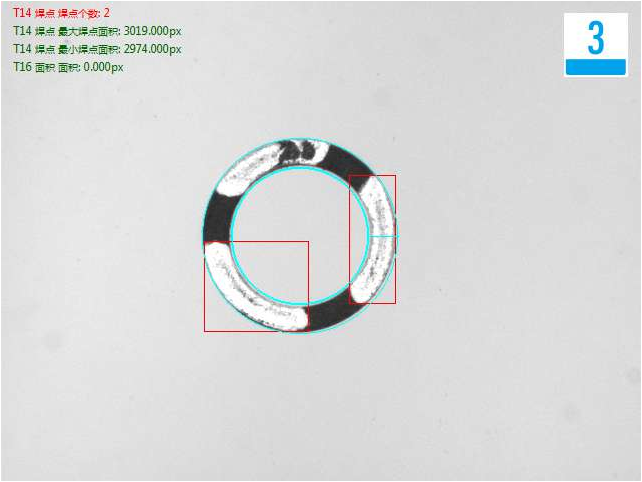

顶部检测缺银不良品分析图:NG



.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA

以上是垫片机器视觉检测方案,想要了解更多,欢迎咨询思普泰克智能制造科技有限公司。
