纽扣五金件视觉检测设备

商务咨询：178-5603-5060（微信同号）

纽扣五金件视觉检测设备，主要检测划痕、脏污、压印、水印、变形、电镀发白等。

一：检测内容及要求



检测工件面积：

               高2.8mm*Φ10mm的样件的外观检测

检测内容：

               1.底部正光检测外观

               2.底部正光检测外观

               3.顶部正光检测外观

               4.顶部正光检测外观





注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量250-350件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构



整体构成：尺寸：  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 4套,  2个底部正光 2个顶部正光

5:工业镜头: 4套，4个FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

二.1： 设备外观3D立体图

三：1 底部正光检测方式



底部检测效果原图:

三：1 底部正光检测方式



底部检测良品效果分析图:  OK

三：1 底部正光检测方式



底部检测不良品效果分析图（变形）:NG

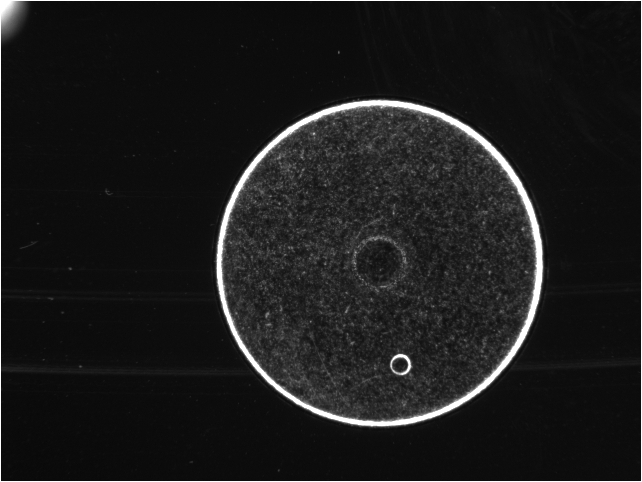

三：2 底部正光检测方式



底部检测效果原图:

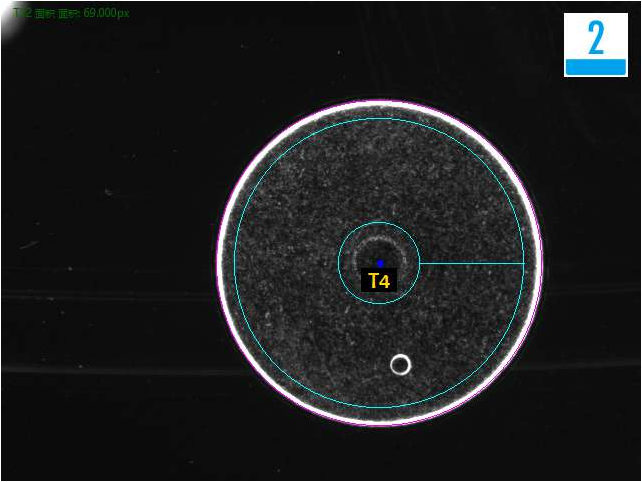

三：2 底部正光检测方式



底部检测良品效果分析图:  OK

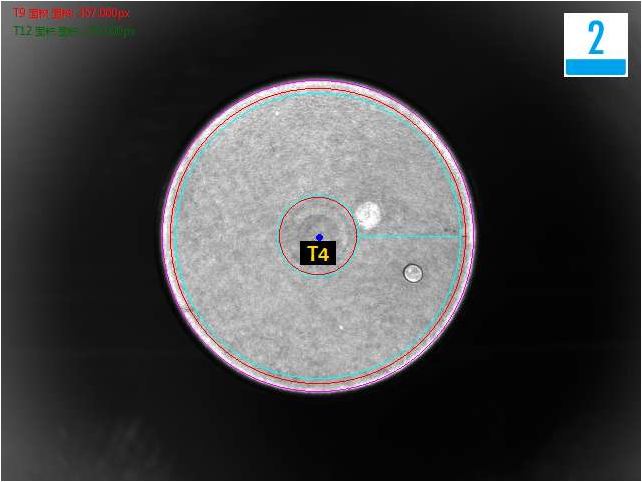

三：2 底部正光检测方式



底部检测不良品效果分析图（电镀发白）:NG

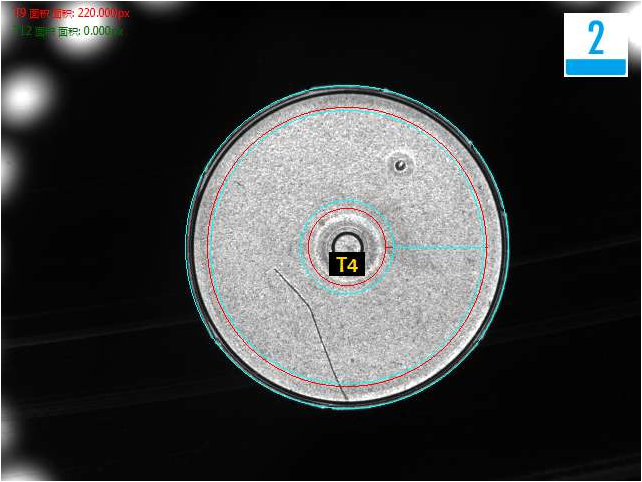

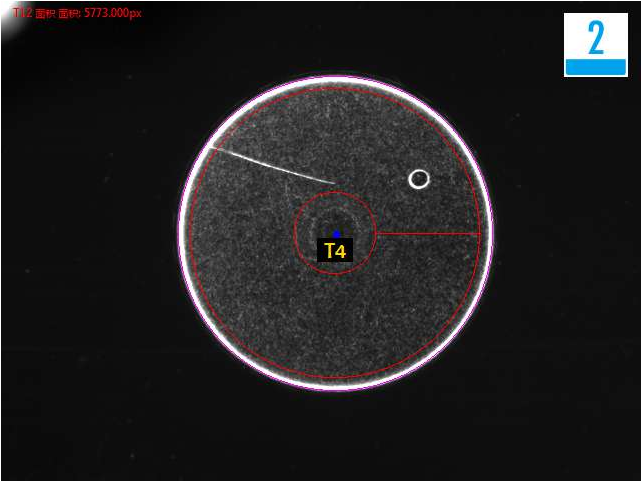

三：2 底部正光检测方式



底部检测不良品效果分析图（划伤）:NG

三：2 底部正光检测方式



底部检测不良品效果分析图（水印）:NG

三：2 底部正光检测方式



底部检测不良品效果分析图（脏污）:NG

三： 3 顶部正光检测方式



顶部检测效果原图:

三： 3 顶部正光检测方式



顶部检测良品效果分析图:  OK

三：3 顶部正光检测方式



顶部检测不良品效果分析图（水印）:NG

三：3 顶部正光检测方式



顶部检测不良品效果分析图（压印）:NG

三： 4 顶部正光检测方式



顶部检测效果原图:

三： 4 顶部正光检测方式



顶部检测良品效果分析图:  OK

三：4 顶部正光检测方式



顶部检测不良品效果分析图（脏污）:NG

三：4 顶部正光检测方式



顶部检测不良品效果分析图（划伤）:NG

三：4 顶部正光检测方式



顶部检测不良品效果分析图（腐蚀）:NG

四.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA

更多视觉检测设备案例欢迎咨询思普泰克。
