磁瓦外观检测设备检测金属外壳缺陷方案!

返回列表 来源:admin 浏览: 发布日期:2020-06-24 14:07
  金属手机外壳作为重要的手机配件,在生产过程中会不可避免的产生尺寸缺陷和表面外观缺陷,因此必须在生产过程中采用有效的检测手段来保证其产品质量。基于目前庞大的手机生产量,采用人工目检和在线抽检的方式已难以满足实际生产要求。机器视觉技术由于其高效、全自动、智能化的特点,逐渐用于自动化检测领域。

一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 区分正反面 正光检测 可检

注明:安徽思普泰克研发的磁瓦外观检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于180件(取决于产品送料速度)。

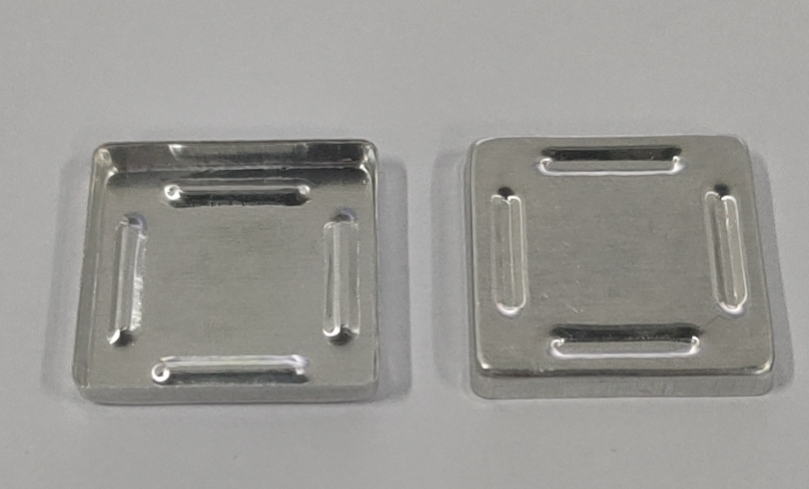

样品图:

磁瓦外观检测设备

二、磁瓦外观检测设备组成及主要机构

设备型号:    立式索尼套装检测设备                          外形尺寸:350*250*790mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 SONY工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 远心高清光学工业镜头 1套
7 环形光源 定制光学自适应光源 1套
8 控制系统 SIPOTEK定制 1套
9 检测治具 客供 1套
磁瓦外观检测设备外观-3D立体图-局部图

磁瓦外观检测设备

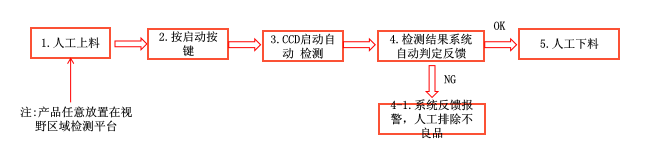

磁瓦外观检测设备检测流程

磁瓦外观检测设备
三、样品检测图片

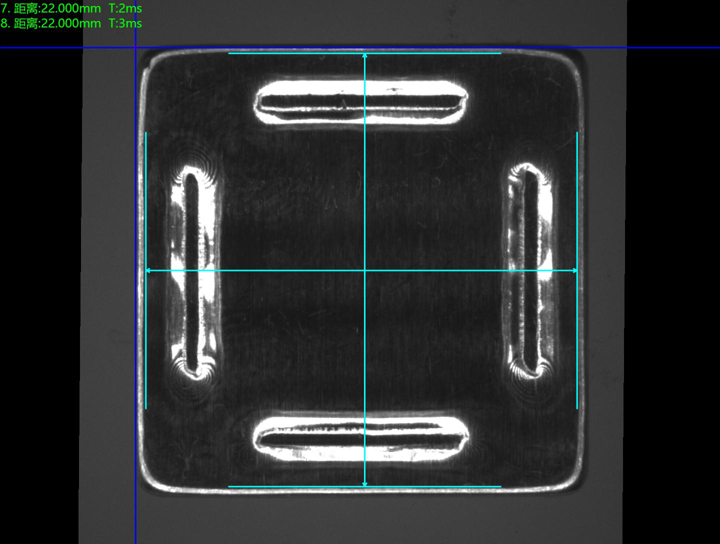

区分正反测试结果     顶部正光检测                      结论:可检

磁瓦外观检测设备

区分正反测试结果     顶部正光检测                      结论:可检           不良特征:反面

磁瓦外观检测设备

四、磁瓦外观检测设备安装要求

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
