电子元器件视觉检测设备检测电感外观方案

返回列表 来源:admin 浏览: 发布日期:2019-12-30 13:37

电感检测方案_深圳市思普泰克科技有限公司。
思普泰克专注机器视觉检测13年
针对产品外观尺寸,瑕疵,缺陷,划痕,污点,毛刺等检测
有无数检测案例,欢迎来电咨询,免费获取检测方案
咨询热线:18505508089
18326619295

电子元器件视觉检测设备检测电感外观方案

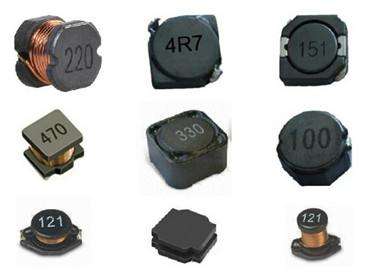

一:检测内容及要求



检测工件面积:

               电感样件的底部外观、顶部外观和尺寸检测

检测内容:

               1:底面检测破损、缺口.

               2:侧面检测高度、宽度.

               2:顶面检测破损、缺口.


注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量300-450(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.


二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 3,底面检测、侧面检测、顶部检测

5:工业镜头: 2FA工业镜头、1个远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)



.1: 设备外观3D立体图

电子元器件视觉检测设备检测电感外观方案



三:底面检测孔方式

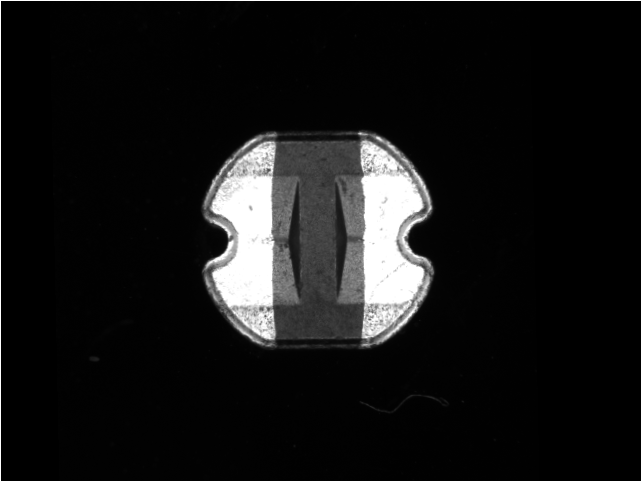

底面检测效果原图:

电子元器件视觉检测设备检测电感外观方案



三:底面检测孔方式

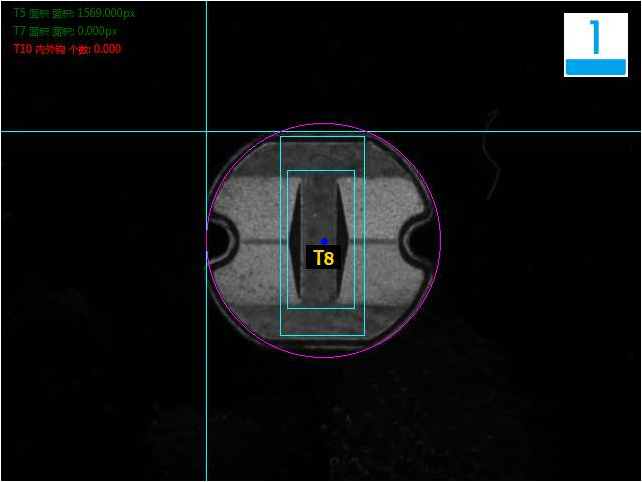

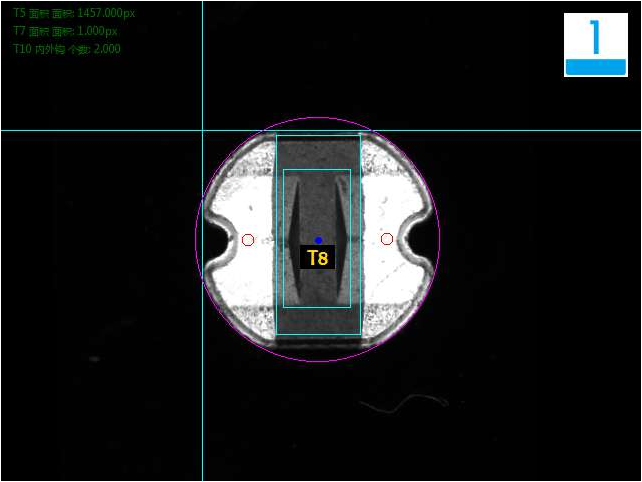

底面检测良品分析图:OK

电子元器件视觉检测设备检测电感外观方案

三:底面检测孔方式

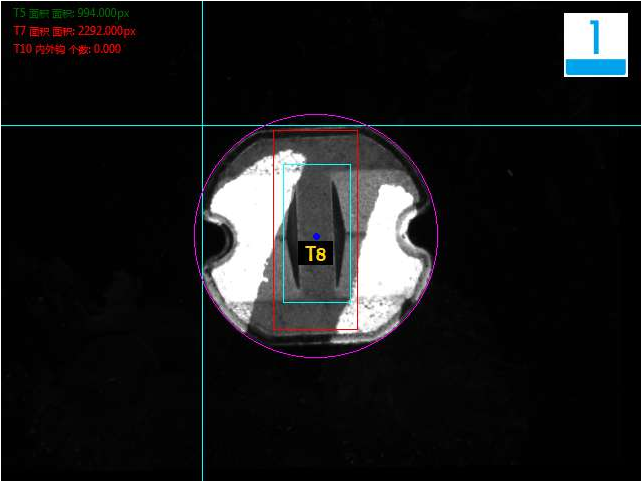

底面检测印反不良结果图:NG

电子元器件视觉检测设备检测电感外观方案

三:底面检测孔方式

底面检测印斜不良结果图:NG

电子元器件视觉检测设备

三:底面检测孔方式

底面检测连银不良结果图:NG

电子元器件视觉检测设备

三:侧面检测方式

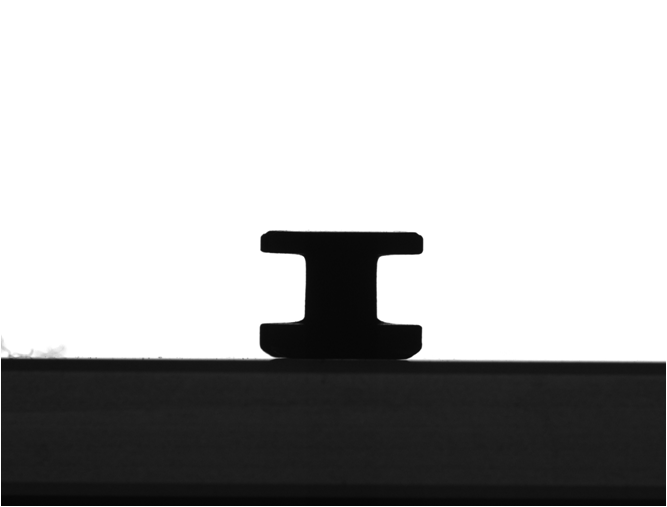

侧面检测效果原图:

电子元器件视觉检测设备

三:侧面检测方式

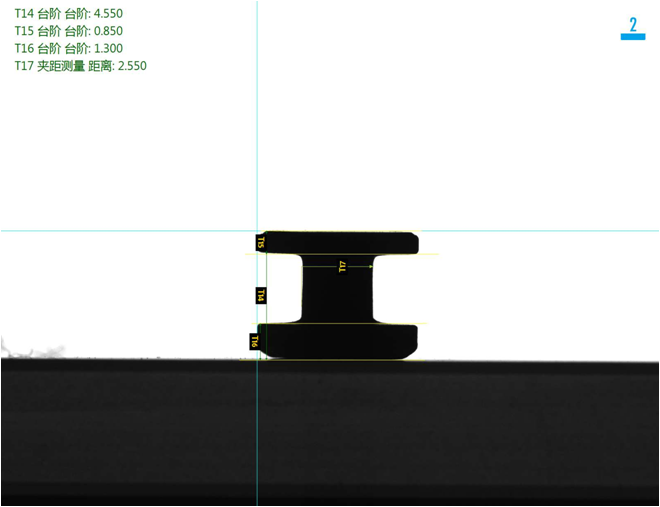

侧面检测良品分析图:OK

电子元器件视觉检测设备

三:顶部检测方式

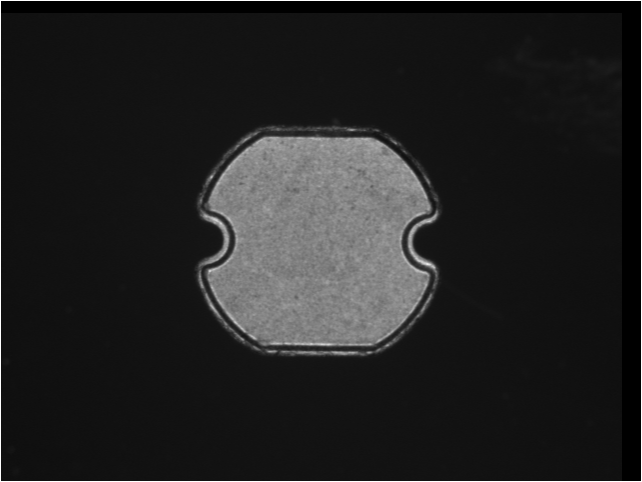

顶部检测效果原图:

电子元器件视觉检测设备

三:顶部检测方式

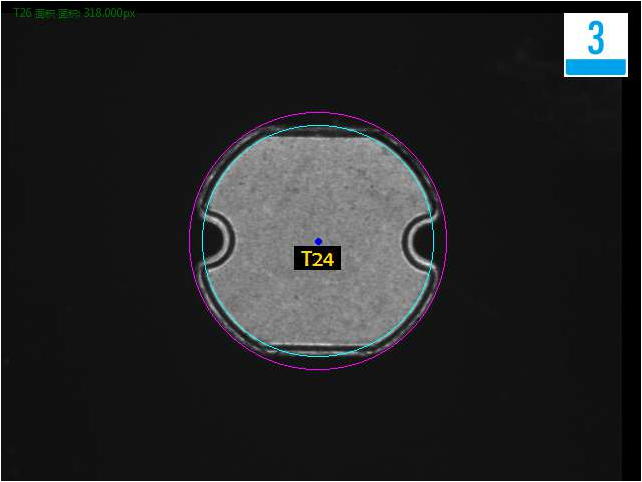

顶部检测良品分析图:OK

检测电感外观方案

三:顶部检测孔方式

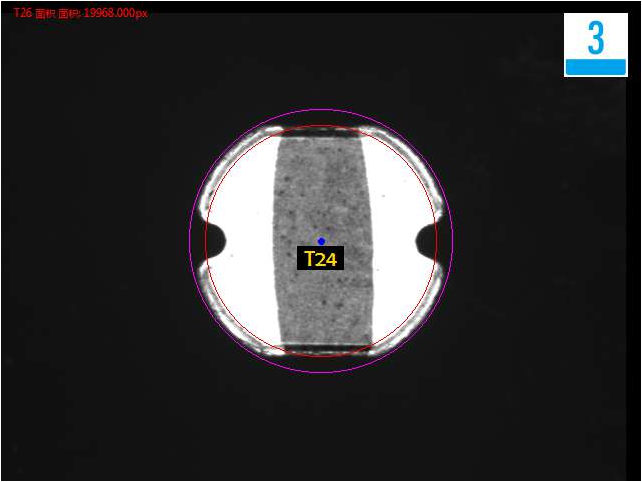

顶部检测印反不良结果图:NG

检测电感外观方案

.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA


以上就是电感检测方案,详情可咨询思普泰克:18505508089
18326619295
. 支持免费测样和方案制定。
