电子元器件视觉检测设备检测USB内插座方案

作者 : admin发布时间 : 2019-12-24 浏览 : 280 次
USB内插座 机器视觉检测方案 _深圳市思普泰克科技有限公司 一:检测内容及要求 检测工件面积: 宽度11mm* 长度 17.5mm 的平面样件的外观检测 检测内容: 1: 底面检测油污、杂色 2: 侧面

USB内插座机器视觉检测方案_思普泰克智能制造科技有限公司

一:检测内容及要求



检测工件面积:

              宽度11mm*长度17.5mm的平面样件的外观检测



检测内容:

               1:底面检测油污、杂色

               2:侧面检测高度、宽度

               3:顶部检测焊角有无、电镀、油污



注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 3,底部检测平面杂色、油污。侧面检测高度。顶部检测焊角电镀 、油污

5:工业镜头:3FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)

三:底部检测方式

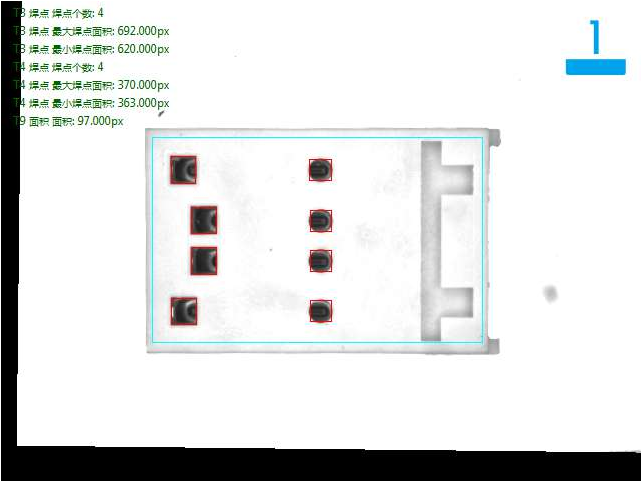

底部检测良品分析图:OK

电子元器件视觉检测设备检测USB内插座方案



三:底部检测方式

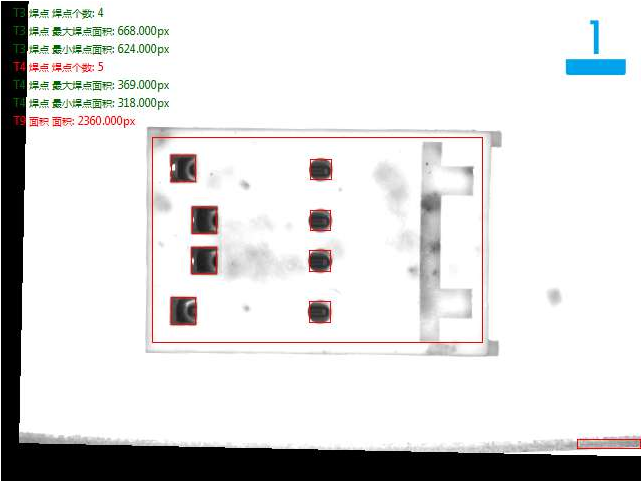

底部检测油污良品分析图:NG

电子元器件视觉检测设备检测USB内插座方案

三:底部检测方式

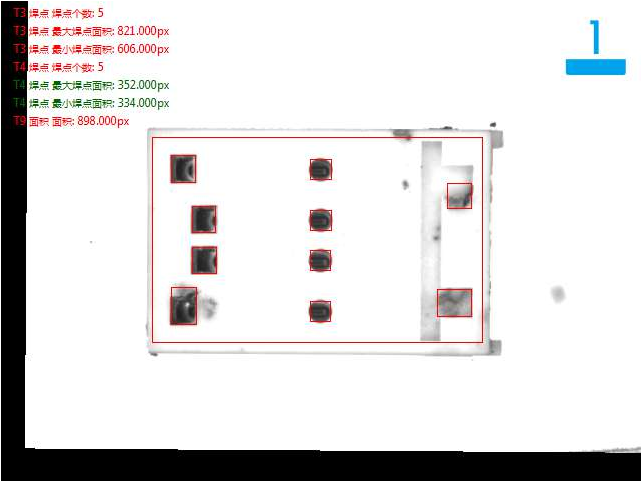

底部检测杂色不良品分析图:NG

电子元器件视觉检测设备检测USB内插座方案

三:2侧面检测方式

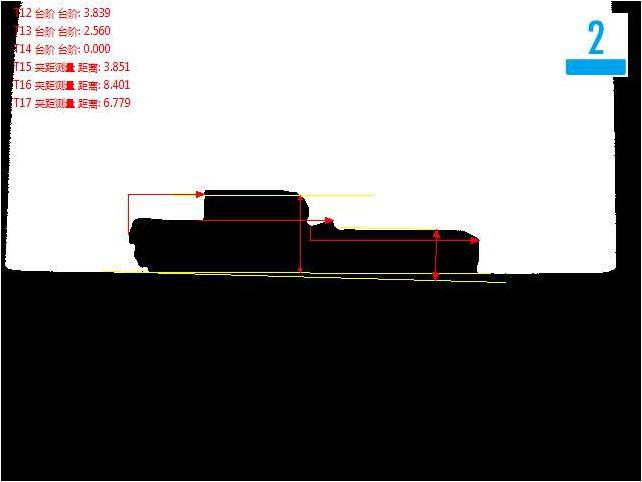

侧面检测良品分析图:OK

电子元器件视觉检测设备

三:2侧面检测方式



侧面检测不良品分析图:NG

电子元器件视觉检测设备

三:3顶部检测方式



顶部检测良品分析图:OK

电子元器件视觉检测设备

三:3顶部检测方式

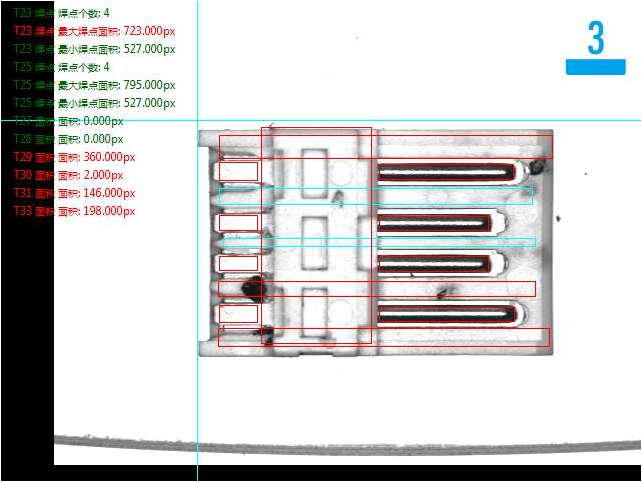

顶部检测油污不良品分析图:NG

顶部检测油污

三:3顶部检测方式

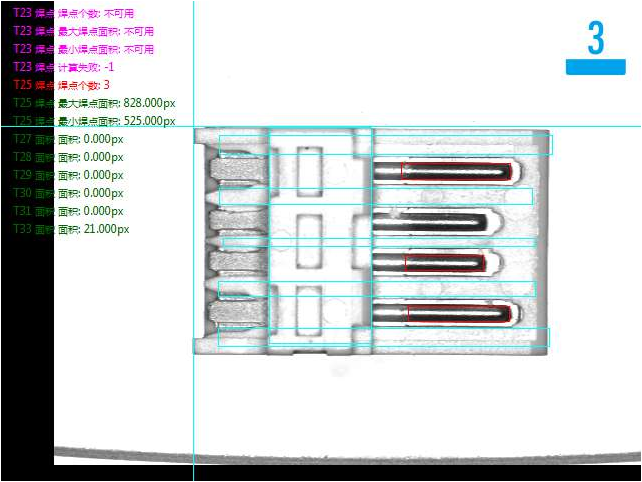

顶部检测缺针不良品分析图:NG

顶部检测缺针

三:3顶部检测方式



顶部检测针不良品分析图:NG

顶部检测缺针

三:3顶部检测方式



顶部检测电镀不良品分析图:NG

顶部检测电镀

.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA,气压0.35~0.7MPa

以上为USB内插座机器视觉检测方案,想要了解更多方案,欢迎咨询思普泰克https://www.sipoah.com/
