一：检测内容及要求

检测工件面积：

               整体直径24.5*高度50mm的圆柱样件的面积检测

检测内容：

               1:底部和顶部的内倒角和外倒角

               2:侧面的整体高度和中间位置高度

               3:顶部圆的最大直径和最小直径

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 4套,底部检测边缘倒角、顶部检测边缘倒角、侧面检测高度、背光

                     检测内外直径

5:工业镜头: 4套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

二.1： 设备外观3D立体图

三：1 底部检测方式

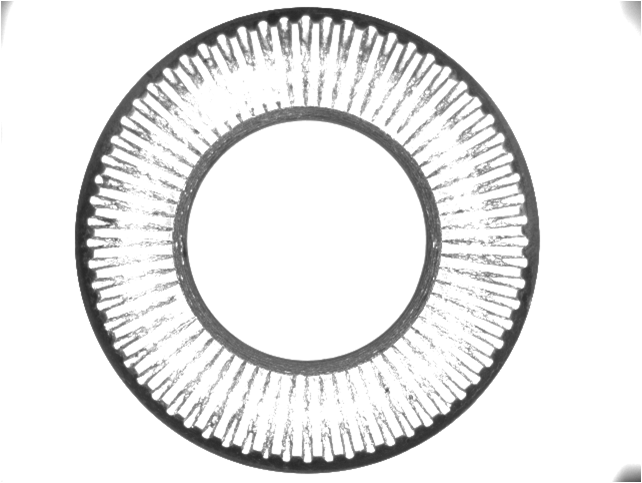

底部检测良品分析图:OK

三：2顶部检测方式

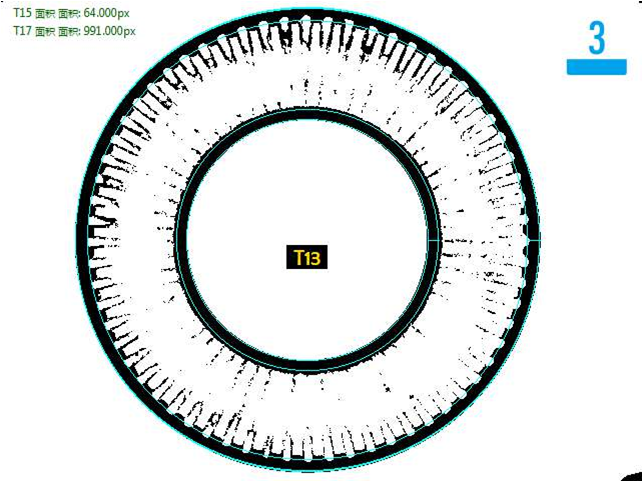

顶部检测良品分析图:OK

三：3侧面检测方式

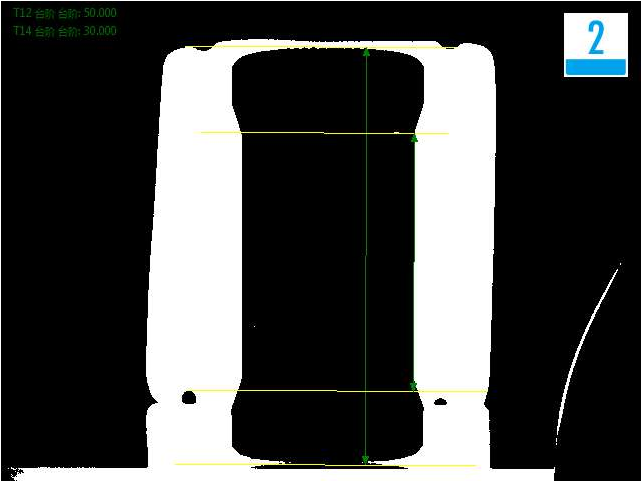

侧面检测良品分析图:OK

三：3侧面检测方式

侧面检测高度不良品分析图:NG

三：4顶部背光检测方式

背光检测良品分析图:OK

三：4顶部背光检测方式

背光检测内直径不良品分析图:NG

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA
