指纹环机器视觉检测方案

商务咨询：178-5603-5060（微信同号）

指纹环机器视觉检测方案_思普泰克智能制造科技有限公司


一：检测内容及要求

检测工件面积：

               整体高度16.78*8.53*1.07mm的样件的面积检测

检测内容：

               1:底部背光检测内孔长度、宽度

               2:底部正光检测中圈宽度

                 3:侧面背光检测中圈长度、侧面厚度、挂边厚度

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量100-150件(手工上料的送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 3套,底部检测一个正光、一个背光。侧面一个背光

5:工业镜头: 3套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

二.1： 设备外观3D立体图

三：1 底部背光检测方式

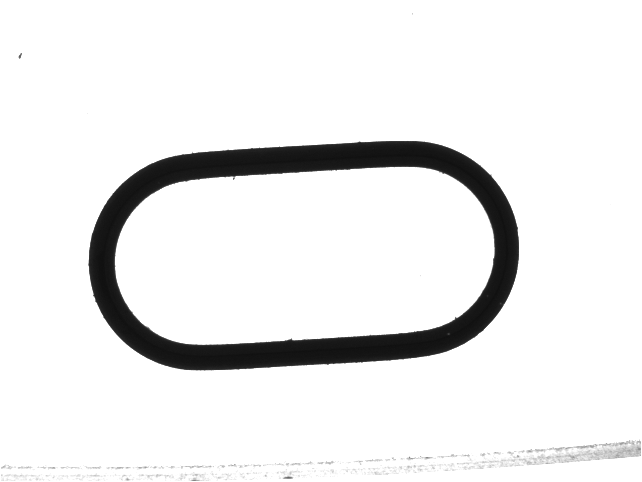

底部检测效果原图:

三：1 底部背光检测方式

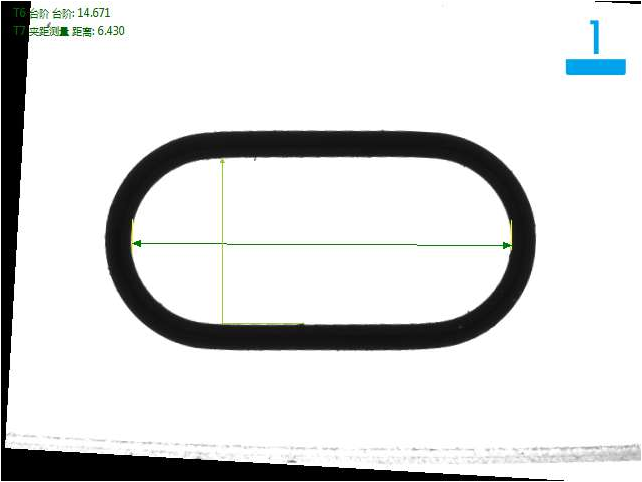

底部检测良品分析图:OK

三：1 底部背光检测方式

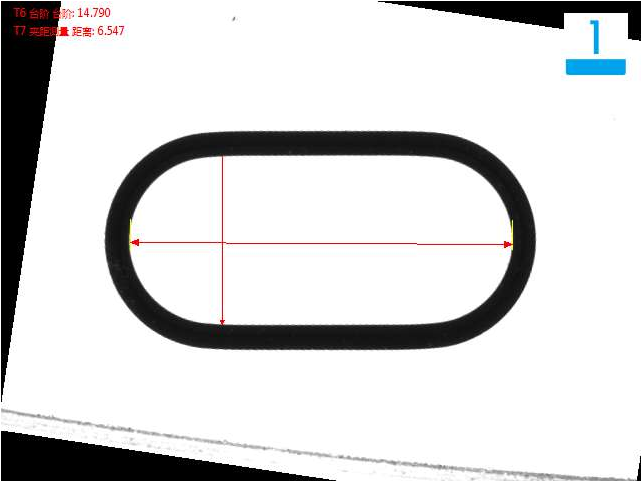

底部检测不良品分析图:NG

三：2底部正光检测方式

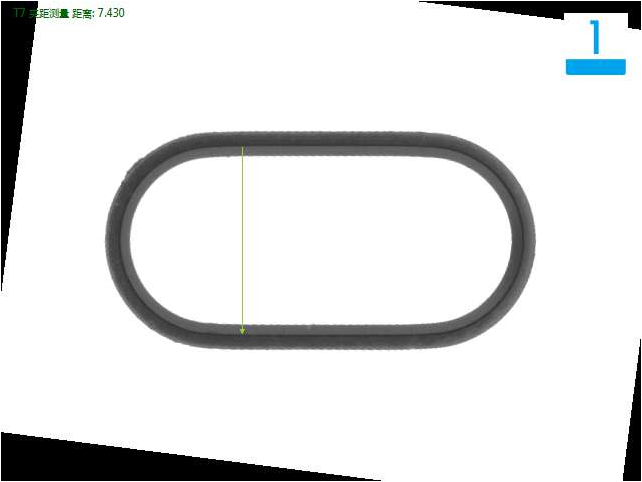

底部检测中圈宽度良品分析图:OK

三：3侧面背光检测方式

侧面检测良品分析图:OK

三：3侧面背光检测方式

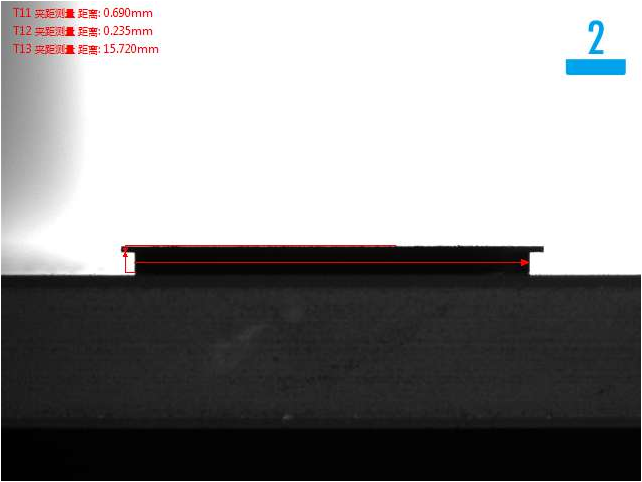

侧面检测不良品分析图:NG

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA

以上就是指纹环机器视觉检测方案_，详细了解欢迎咨询思普泰克https://www.sipoah.com/
