电机外观机器视觉技术检测方案

作者 : admin发布时间 : 2019-12-31 浏览 : 212 次
电机外观机器视觉技术检测方案一、检测内容及要求 检测内容: 产品的外观检测 序号 检测位置 检测方式 是否可检 1 弹片检测 侧面正光 可检 2 铜线竖立 3 混槽 侧面正光 可检 4 顶部介质有无
一、检测内容及要求

检测内容:
      产品的外观检测
序号 检测位置 检测方式 是否可检
1 弹片检测 侧面正光 可检
2 铜线竖立
3 混槽 侧面正光 可检
4 顶部介质有无               侧面背光 可检
注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于60件(取决于产品送料速度)。

二、设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传

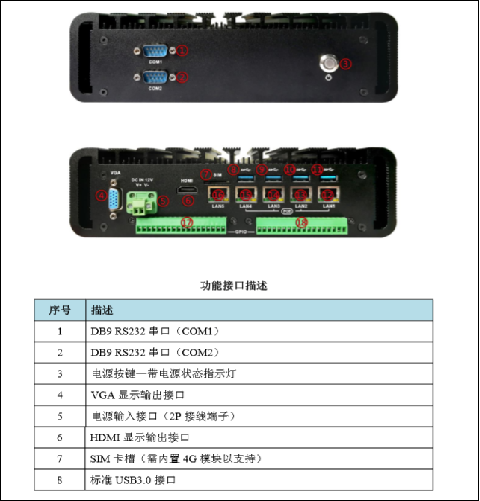

2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 SONY工业相机 3套

5 相机调节伺服模组 SIPOTEK定制 3套

6 工业镜头 FA高清光学工业镜头 3套

7 光源 定制光学自适应光源 3套

8 检测平台 客供 1套


三、设备外观3D立体图

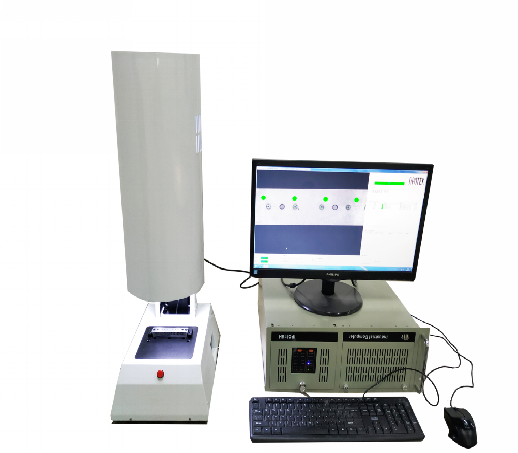

电机外观机器视觉技术检测方案电机外观机器视觉技术检测方案


四、样件测试图片:

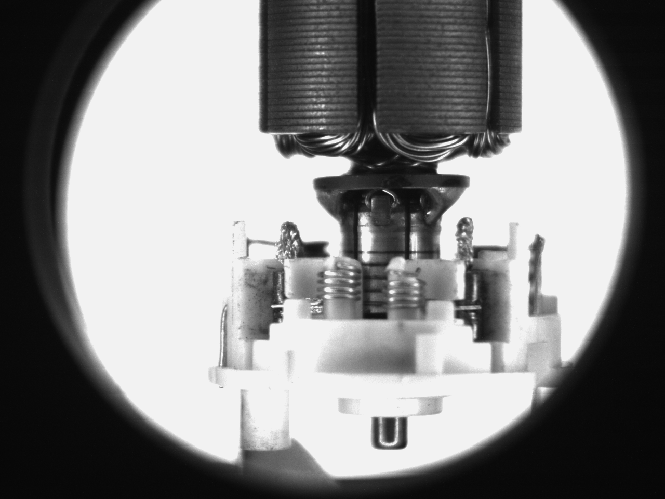

   1.正光检测原图:
电机外观机器视觉技术检测方案

 2.正光检测良品分析图:OK
电机外观机器视觉技术

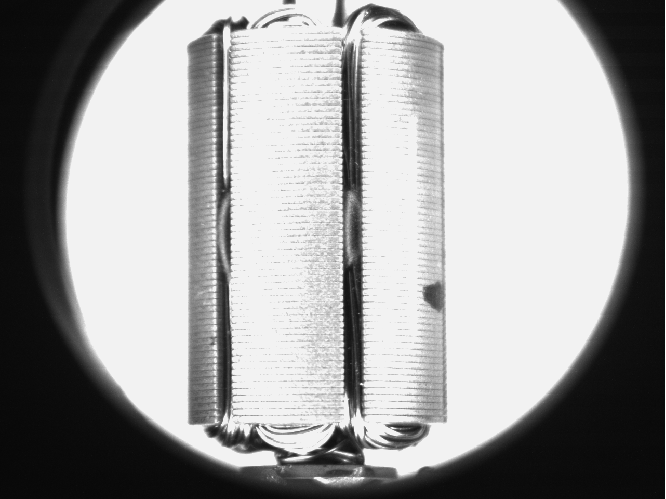

3.正光检测原图:
电机外观机器视觉技术

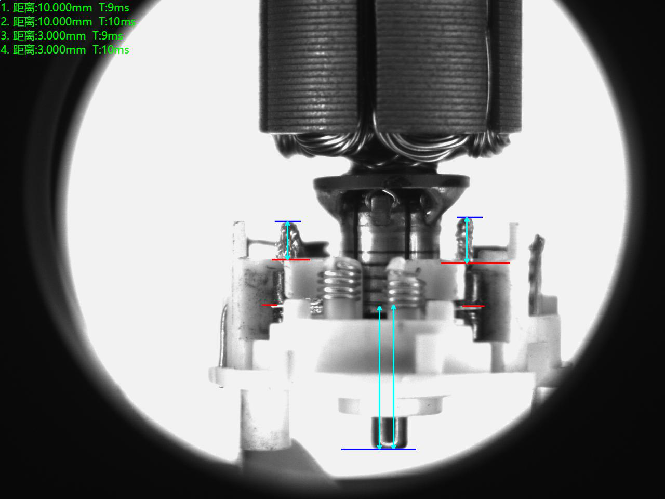

4.正光检测良品分析图:OK
正光检测

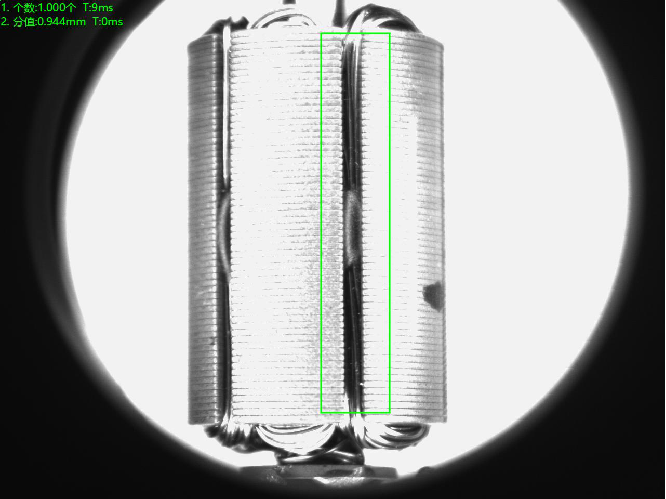

5.正光检测不良品分析图:NG
正光检测

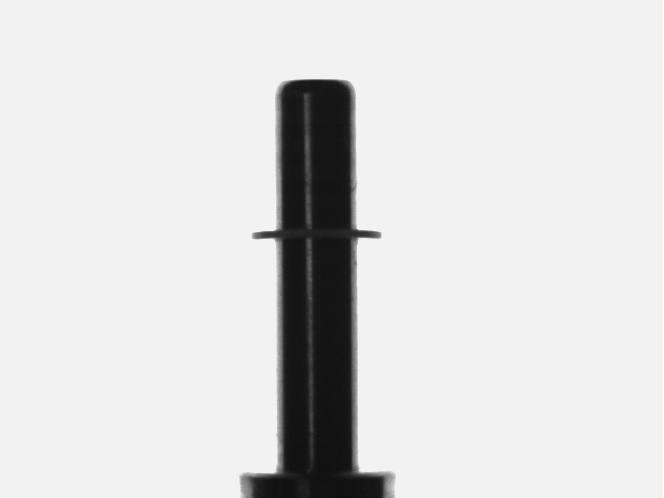

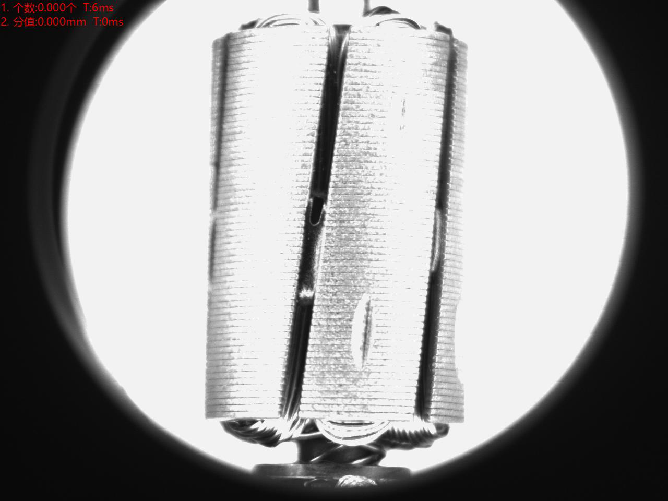

6.背光检测原图:
背光检测

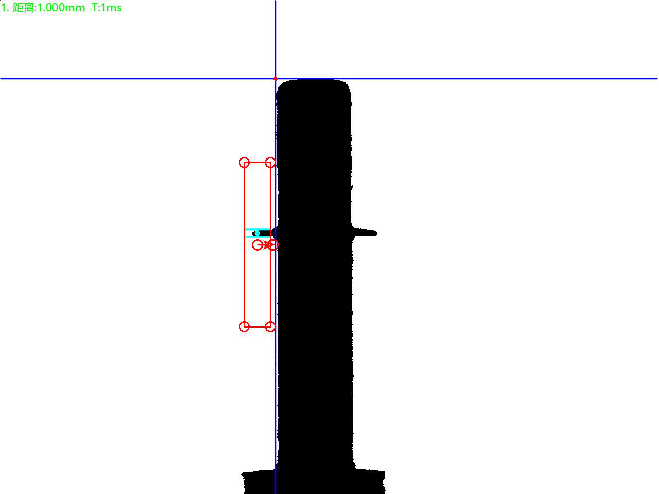

7.背光检测良品分析图:OK
背光检测

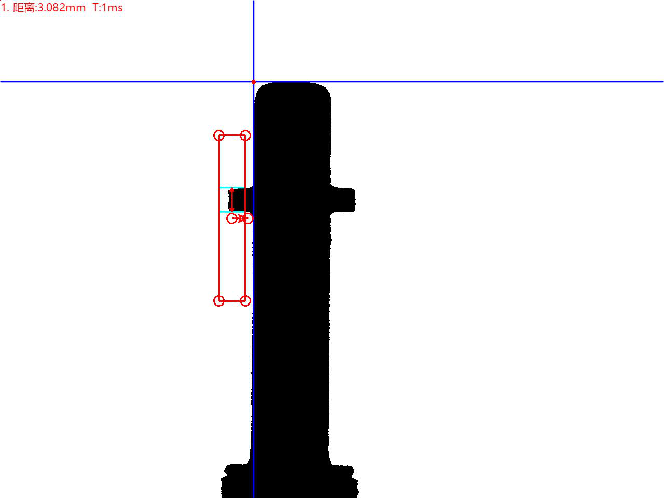

8.背光检测不良品分析图:NG
背光检测
五、系统安装要求:
设备放置的检测空间:  在流水线上并入安装思普泰克视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
