陶瓷零件机器视觉裂纹检测案例!

返回列表 来源:admin 浏览: 发布日期:2020-05-19 15:25
陶瓷是人类最早利用自然界所提供的原料制造而成的材料,早在1万年以前,人类对石器进行加工,使之成为器皿和精致的工具,从而进入了新石器时代。新石器时代后期,出现了利用黏土烧制的陶器。

在现代陶瓷材料被应用的领域越来越广,因此需要大量的生产在生产过程中少不了
不良产品的出现,面对大批量的产品外观检测人工检测显得力不从心人们开始寻找新的检测方式,随着计算机技术的发展机器视觉检测技术应运而生。安徽思普泰克一支致力于机器视觉检测设备的研发制造,拥有很多机器视觉自动化检测产品外观检测案例,下面跟大家分享陶瓷零件机器视觉裂纹检测案例!

一、检测内容及要求

检测内容:  外观、尺寸检测
序号 检测位置 检测方式 是否可检
1 缺损检测 正光检测 可检
2 漏电不良 正光检测 可检
3 混料 正光检测 可检

注明:思普泰克陶瓷零件机器视觉裂纹检测机检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量150件(取决于产品送料速度)。检测准确率:检后良品率≥99.99%。不良品剔除:可针对不良种类进行分拣。
样品图


二、设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传

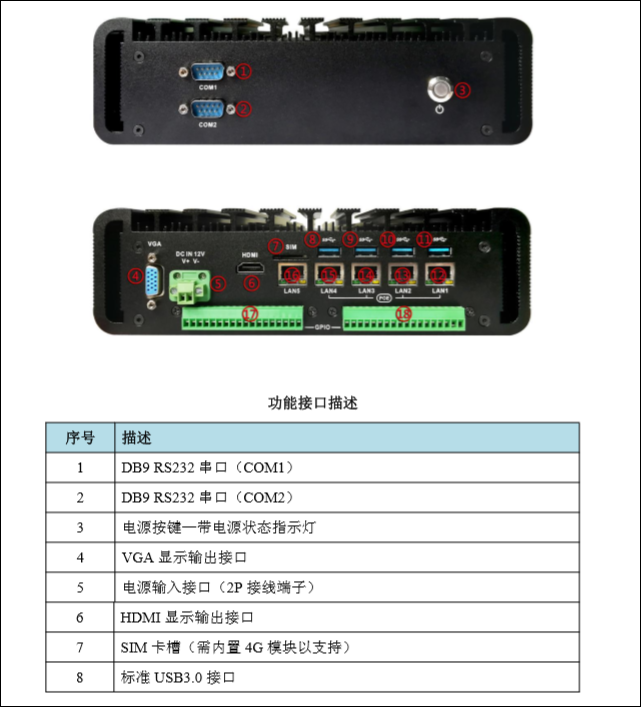

2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 Barsler工业相机 2套

5 相机调节伺服模组 SIPOTEK定制 1套

6 工业镜头 FA高清光学工业镜头 2套

7 光源 定制光学自适应光源 2套

8 检测平台 客供 1套

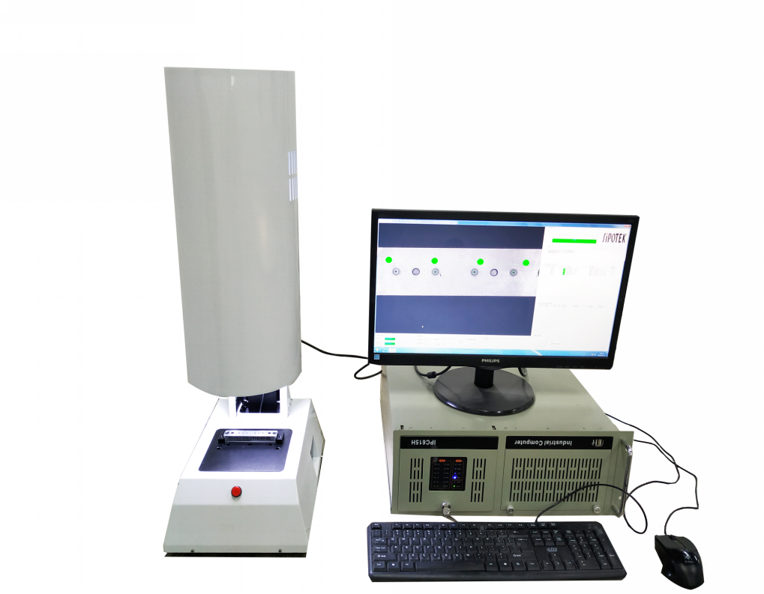

陶瓷零件机器视觉裂纹检测设备外观3D立体图

陶瓷零件机器视觉裂纹检测
陶瓷零件机器视觉裂纹检测
三、样件测试图片:

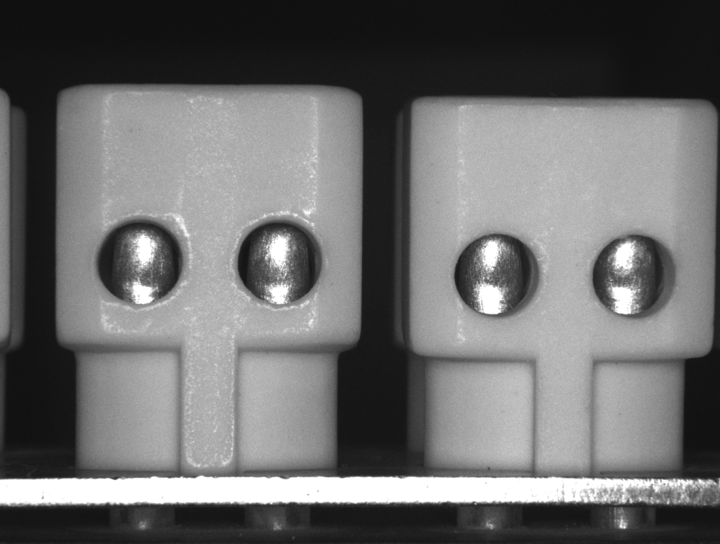

侧面正光检测原图:
陶瓷零件机器视觉裂纹检测

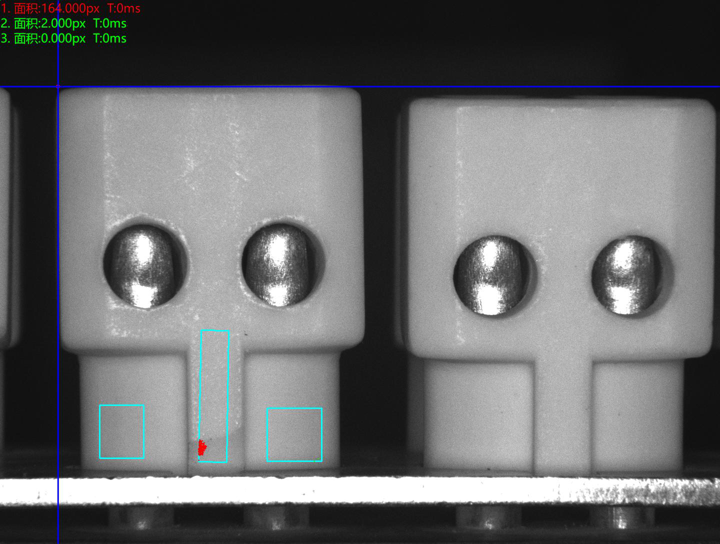

侧面正光检测分析图:OK

陶瓷零件机器视觉裂纹检测

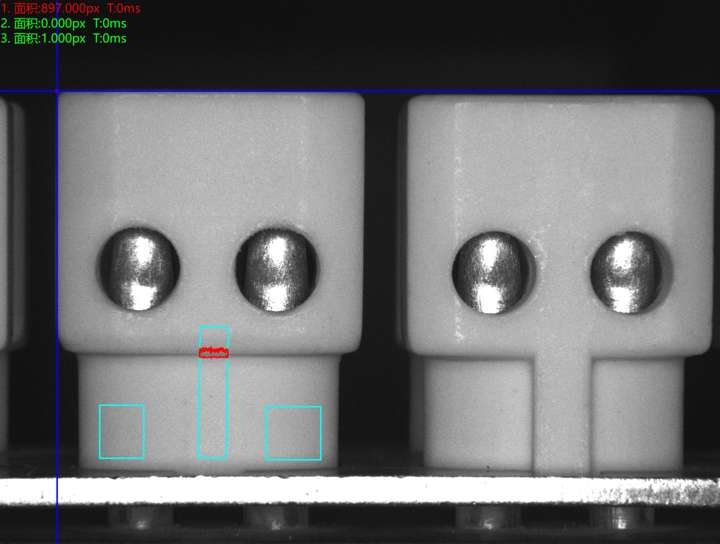

侧面正光检测不良品分析图:NG      不良特征:漏电不良     分析结果:可检

陶瓷零件机器视觉裂纹检测

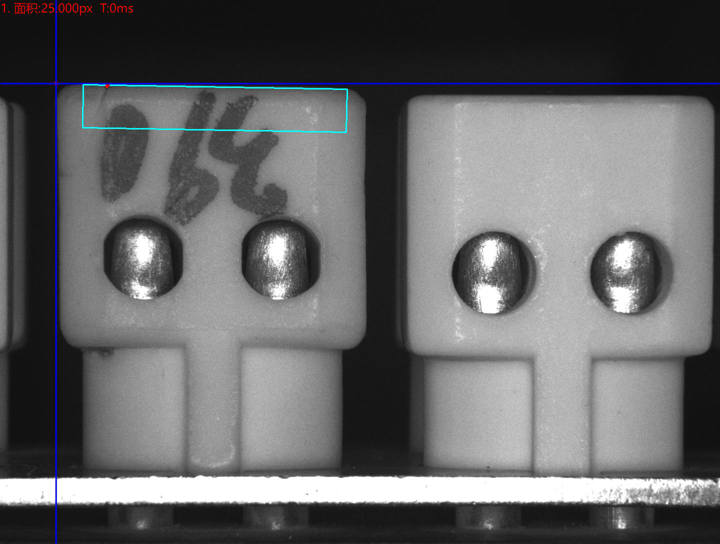

侧面正光检测不良品分析图:NG      不良特征:缺损     分析结果:明显缺损可检、轻微不可检

陶瓷零件机器视觉裂纹检测

底部正光检测不良品分析图:NG      不良特征:混料        分析结果:可检

陶瓷零件机器视觉裂纹检测

四、系统安装要求:


设备放置的检测空间:  在流水线外单独安装思普泰克视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
