机器视觉外观检测手环表带方案ppt
注明：机器视觉外观检测方案ppt，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于60件(取决于产品送料速度)。
一、检测内容及要求
检测内容：
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 表带长宽 | 正光检测 | 可检 |
| 2 | 表带宽度 | 正光检测 | 可检 |
| 3 | 圆孔直径 | 正光检测 | 可检 |
| 4 | 卡头直径 | 正光检测 | 可检 |
注明：机器视觉外观检测方案ppt，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于60件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 1套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 1套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 1套 |
|
| 7 | 光源 | 定制光学自适应光源 | 1套 |
|
| 8 | 检测平台 | SIPOTEK定制一键测量 | 1套 |
|

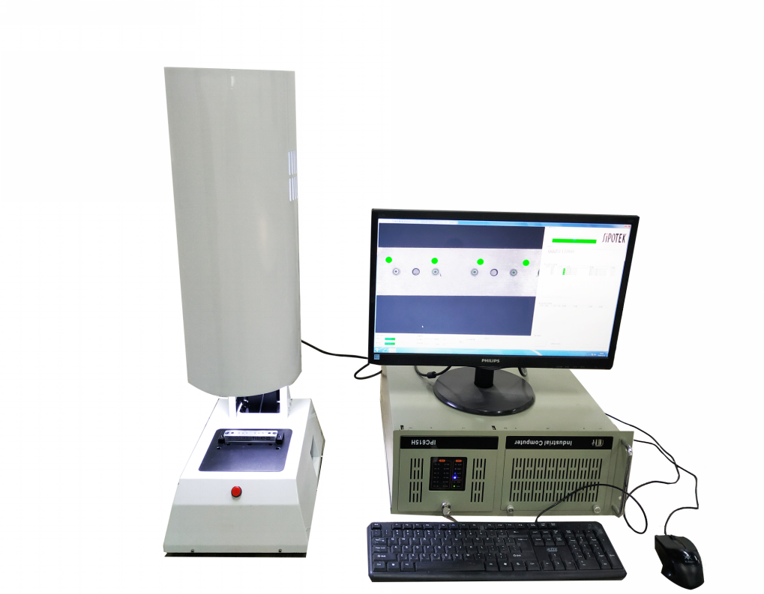

设备外观3D立体图
三、样件测试图片:

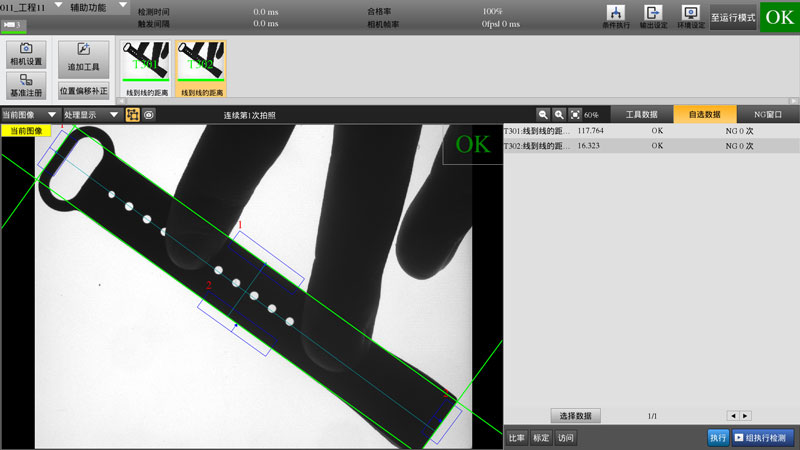

正光检测良品分析图：OK 长度：117.764 宽度：16.323
正光检测良品分析图：OK 长度：117.764 宽度：16.323

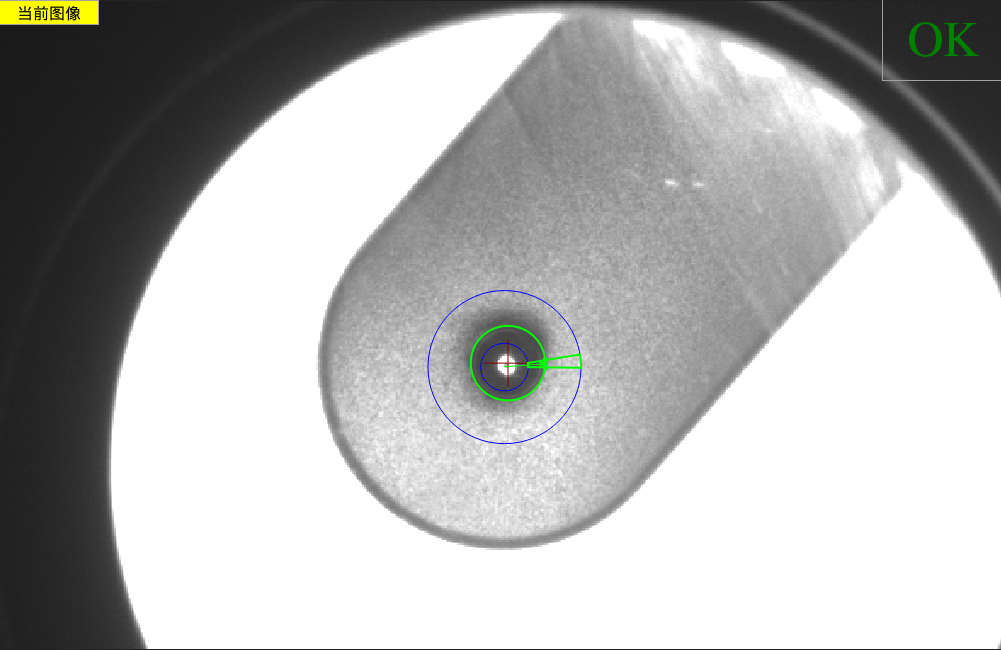

正光检测良品分析图：OK 直径：4.308
正光检测良品分析图：OK
三、样件测试图片:
正光检测良品分析图：OK 长度：117.764 宽度：16.323
正光检测良品分析图：OK 长度：117.764 宽度：16.323
正光检测良品分析图：OK 直径：4.308
正光检测良品分析图：OK

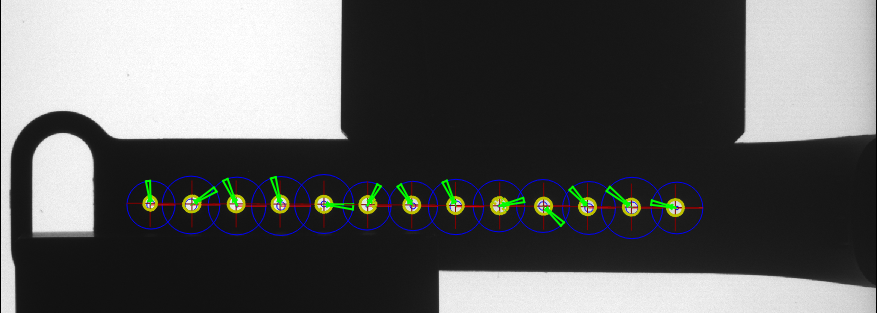

孔1直径1.628 孔2直径2.030 孔3直径2.005 孔4直径2.009 孔5直径2.003 孔6直径1.959 孔7直径1.997 孔8直径1.968 孔9直径1.990 孔10直径2.017 孔11直径2.014 孔12直径2.015 孔13直径2.007
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的一键测量平台，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
