什么是CCD视觉检测设备？
近些年来，CCD视觉检测设备的应用越来越广泛，在各个行业的加工生产中都有相关的使用案例，那么什么是CCD视觉检测设备呢？对于不了解这个行业的人来说，这个名词还是很容易让人
近些年来，CCD视觉检测设备的应用越来越广泛，在各个行业的加工生产中都有相关的使用案例，那么什么是CCD视觉检测设备呢？对于不了解这个行业的人来说，这个名词还是很容易让人一头雾水的。

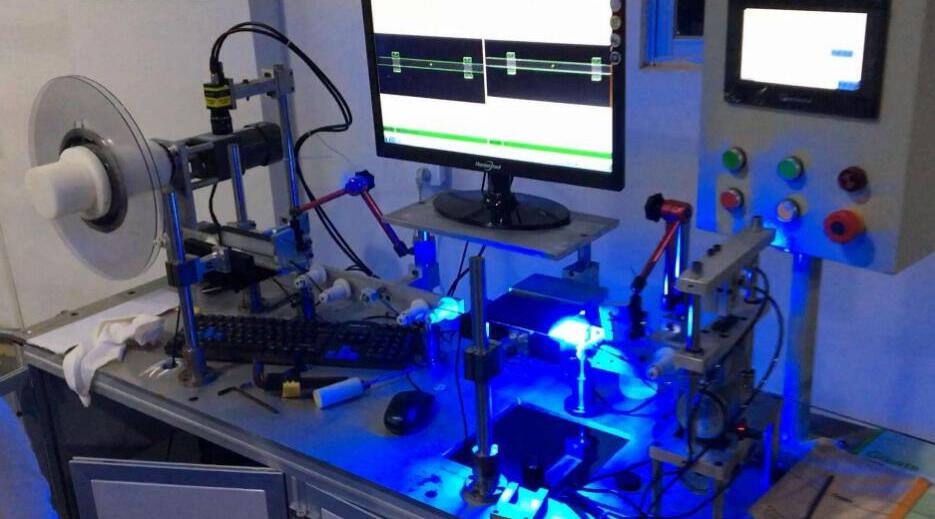

CCD视觉检测设备
CCD视觉检测设备
CCD视觉检测设备主要分为两种，一种是视觉外观缺陷检测设备，另外一种是视觉定位插针设备，下面对设备进行详细的介绍。
CCD视觉检测设备是为工业产品表面缺陷检测而设计的一种设备。CCD光电电荷转移有两种方式: CCD表面通道和体通道。表面沟道CCD的电荷转移路径接近半导体-绝缘体间相，工艺简单，动态范围大。然而，信号电荷的传输受表面状态的影响，传输速度和传输效率低，工作频率一般小于10兆赫。为了消除这种现象，提高视觉检测设备的工作速度，离子注入被用来转移通道的结构，因此，即使最小势能与界面分离并进入衬底内部，也会形成体内的传输通道，避免了表面状态的影响。
CCD结构有两种类型，即交错传输类型和帧传输类型。它们之间的主要区别是像素电荷转移方式和距离之间的区别。帧传递型有效像素的光敏区和电荷移位寄存器分别放置在两个区域。在光注入和电荷积累之后，使用非常短的脉冲通过传输门将感光区域中像素的电荷传输到电荷移位寄存器阵列。转印门完成转印后，将两个区域隔离，将光敏区域用作下一张图像的光注入，并且电荷移位寄存器将像素电荷逐行传输到电荷/电压转换器以形成视频信号。与隔行传输结构不同，感光区域和电荷被移动到寄存器中交叉在一起，因此有效感光像素的尺寸可以相对较大，并且会有更高的像素填充系数，大的动态范围。帧传输的缺点是在制造过程中快门速度低，晶片印模尺寸大，从而增加了制造成本。
交错传输类型是CCD的常见类型之一，如下图所示。它在两列有效感光像素之间插入一列光屏蔽电荷偏移寄存器和一列相应的转移门，在光注入和感光像素的电荷积累结束后，像素电荷通过每个列传输网格传输到相邻列电荷移位寄存器。然后，将一列电荷移位寄存器s同时向下移动到一行到寄存器，然后将行移位寄存器移动并输出。这种结构的主要优点是快门速度快，可以任意启动和停止感光像素的曝光。缺点是电荷移位寄存器与感光单元相邻，这减少了感光单元的有效感光面积，从而降低了像素的填充系数，动态范围和图像质量。
通过以上介绍，相信您对CCD视觉检测设备有了一定的了解，如果您有产品检测方面的需求，欢迎您来电咨询我们。
CCD视觉检测设备是为工业产品表面缺陷检测而设计的一种设备。CCD光电电荷转移有两种方式: CCD表面通道和体通道。表面沟道CCD的电荷转移路径接近半导体-绝缘体间相，工艺简单，动态范围大。然而，信号电荷的传输受表面状态的影响，传输速度和传输效率低，工作频率一般小于10兆赫。为了消除这种现象，提高视觉检测设备的工作速度，离子注入被用来转移通道的结构，因此，即使最小势能与界面分离并进入衬底内部，也会形成体内的传输通道，避免了表面状态的影响。
CCD结构有两种类型，即交错传输类型和帧传输类型。它们之间的主要区别是像素电荷转移方式和距离之间的区别。帧传递型有效像素的光敏区和电荷移位寄存器分别放置在两个区域。在光注入和电荷积累之后，使用非常短的脉冲通过传输门将感光区域中像素的电荷传输到电荷移位寄存器阵列。转印门完成转印后，将两个区域隔离，将光敏区域用作下一张图像的光注入，并且电荷移位寄存器将像素电荷逐行传输到电荷/电压转换器以形成视频信号。与隔行传输结构不同，感光区域和电荷被移动到寄存器中交叉在一起，因此有效感光像素的尺寸可以相对较大，并且会有更高的像素填充系数，大的动态范围。帧传输的缺点是在制造过程中快门速度低，晶片印模尺寸大，从而增加了制造成本。
交错传输类型是CCD的常见类型之一，如下图所示。它在两列有效感光像素之间插入一列光屏蔽电荷偏移寄存器和一列相应的转移门，在光注入和感光像素的电荷积累结束后，像素电荷通过每个列传输网格传输到相邻列电荷移位寄存器。然后，将一列电荷移位寄存器s同时向下移动到一行到寄存器，然后将行移位寄存器移动并输出。这种结构的主要优点是快门速度快，可以任意启动和停止感光像素的曝光。缺点是电荷移位寄存器与感光单元相邻，这减少了感光单元的有效感光面积，从而降低了像素的填充系数，动态范围和图像质量。
通过以上介绍，相信您对CCD视觉检测设备有了一定的了解，如果您有产品检测方面的需求，欢迎您来电咨询我们。
