图像视觉检测设备检测医用盖子方案!

作者 : 思普泰克智能制造发布时间 : 2020-01-07 浏览 : 243 次
注明:图像视觉检测设备,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
       最大尺寸宽12mm*高3mm的产品的尺寸检测
序号 检测位置 检测方式 是否可检
1 盖子脏污 正光检测 可检
2 盖子塑料或金属变形 正光检测 可检
3 盖子塑料或金属飞边 正光检测 可检
4 盖子缺料 正光检测 可检
5 装垫不到位 正光检测 可检
6 是否加垫 正光检测 可检
7 铝屑残留 正光检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

样品图:

图像视觉检测设备

二、设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:

序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传
2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 Barsler工业相机 2套

5 相机调节伺服模组 SIPOTEK定制 2套

6 工业镜头 FA高清光学工业镜头 2套

7 光源 定制光学自适应光源 2套

8 检测平台 专业光学玻璃载台 1套

9 伺服电机 松下·PANASONIC 1套

10 控制系统 SIPOTEK定制 1套

11 PLC运动协作 松下·PANASONIC 1套

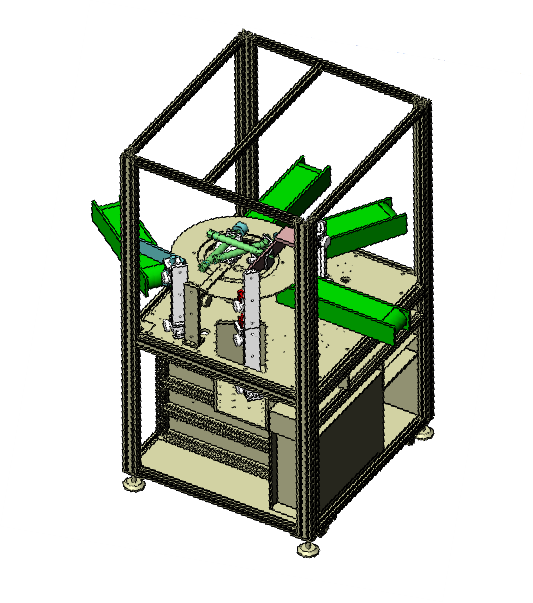

设备外观3D立体图

图像视觉检测设备图像视觉检测设备


三、样件测试图片:

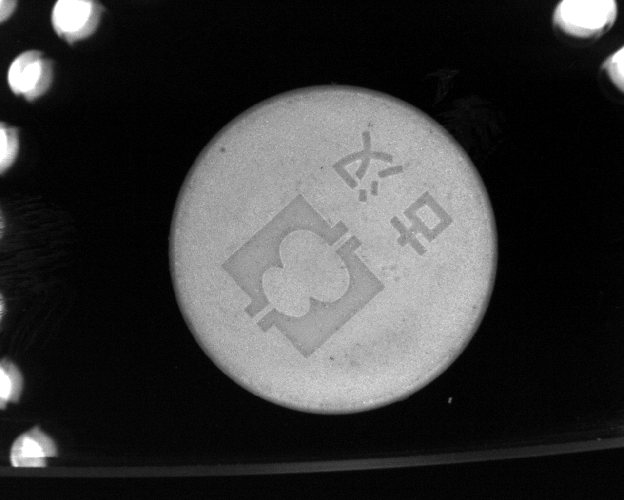

     底部正光检测原图:

图像视觉检测设备


底部正光检测良品分析图:OK

图像视觉检测设备

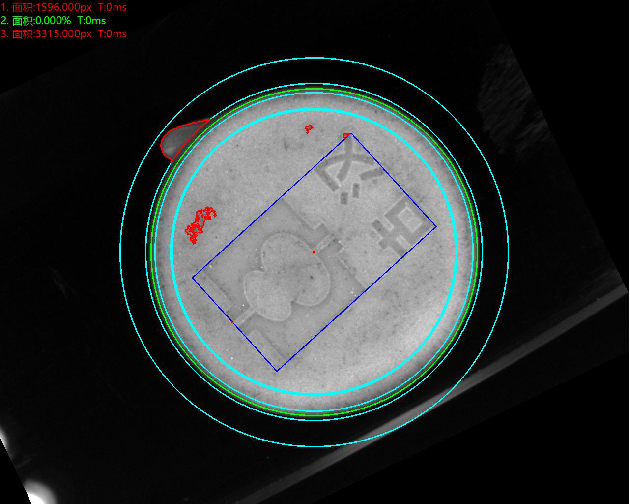

底部正光检测不良品分析图:NG         不良原因:飞边

图像视觉检测设备

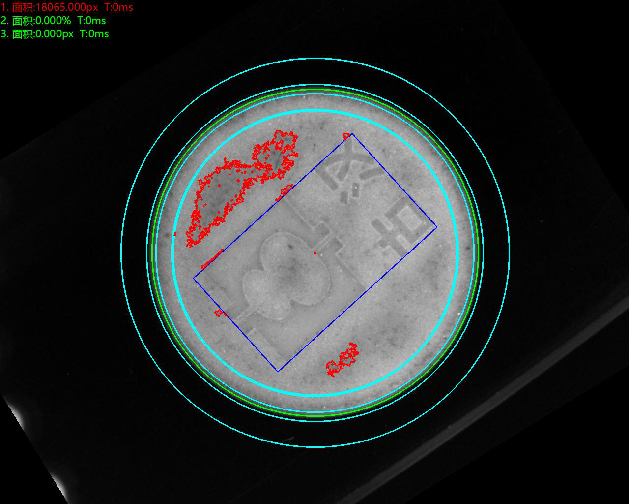

底部正光检测不良品分析图:NG         不良原因:脏污

图像视觉检测设备

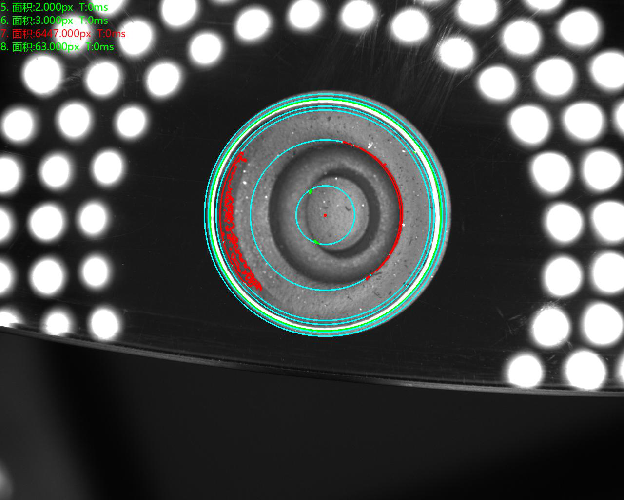

顶部正光检测不良品分析图:NG          不良原因:铝屑残留

图像视觉检测设备

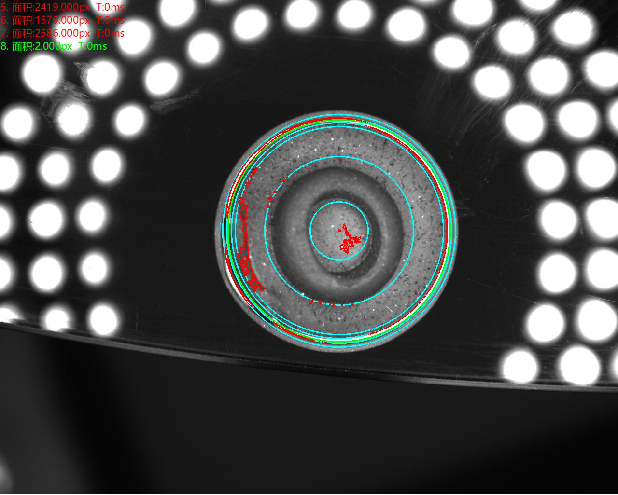

顶部正光检测不良品分析图:NG          不良原因:盖子缺料

图像视觉检测设备

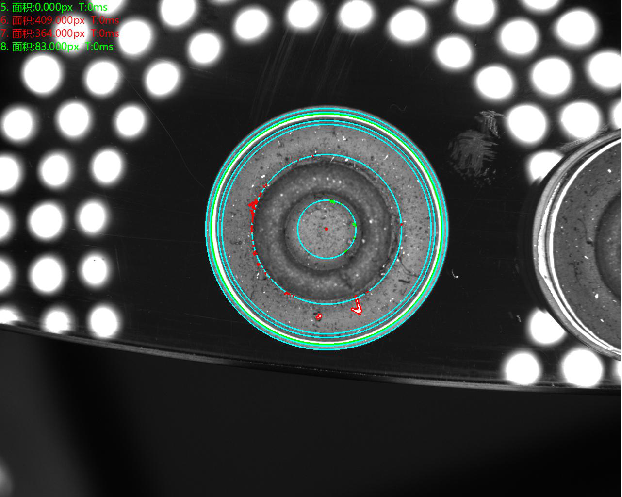

顶部正光检测不良品分析图:NG          不良原因:装垫不良

图像视觉检测设备

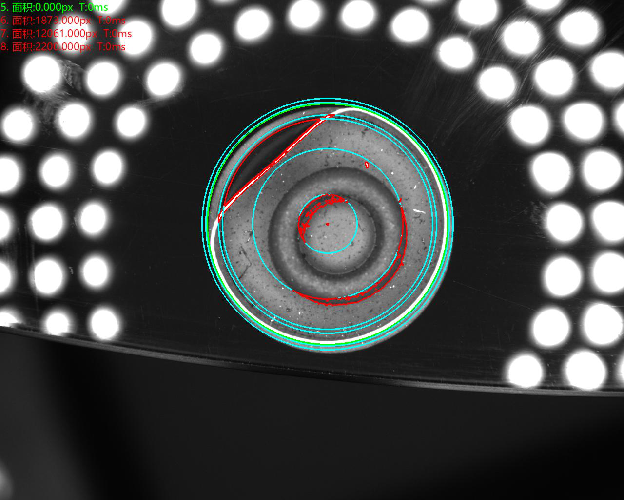

顶部正光检测不良品分析图:NG          不良原因:漏加垫

图像视觉检测设备

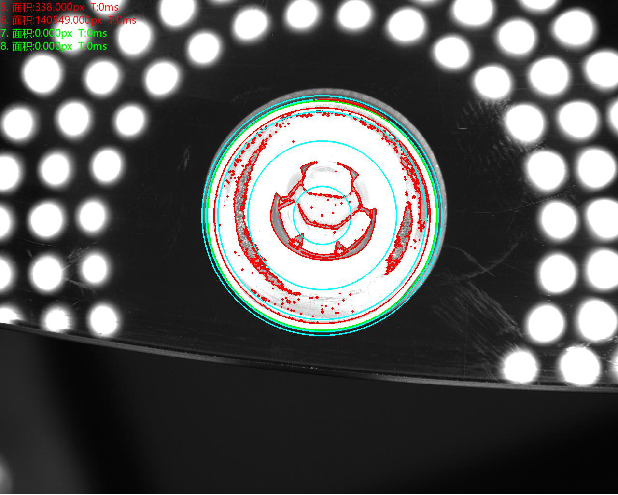

顶部正光检测不良品分析图:NG          不良原因:变形

图像视觉检测设备

四、系统安装要求:

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
